Laguna 2 centralny zamek nie działa? Gdzie jest moduł UCH?

Ten artykuł to kompleksowy przewodnik dla każdego właściciela Renault Laguna 2, który zmaga się z problemami centralnego zamka. Dowiesz się, gdzie dokładnie znajduje się kluczowy moduł UCH, jak samodzielnie go zlokalizować i zdemontować, a także poznasz objawy wskazujące na jego uszkodzenie, co pozwoli Ci trafnie zdiagnozować problem i uniknąć niepotrzebnych kosztów.

Twój centralny zamek w Lagunie 2 szwankuje? Zanim wydasz pieniądze, sprawdź te rzeczy!

Zanim pochopnie zaczniesz szukać winy w skomplikowanej elektronice i modułach, warto pamiętać, że nie każda awaria centralnego zamka w Renault Laguna 2 oznacza od razu problem z modułem UCH. Często przyczyną są znacznie prostsze i tańsze w naprawie usterki. Moje doświadczenie podpowiada, by zawsze zaczynać od najprostszych diagnoz, co może zaoszczędzić Ci sporo czasu i pieniędzy.

Czy winna jest zawsze elektronika? Najczęstsze mechaniczne przyczyny awarii zamka.

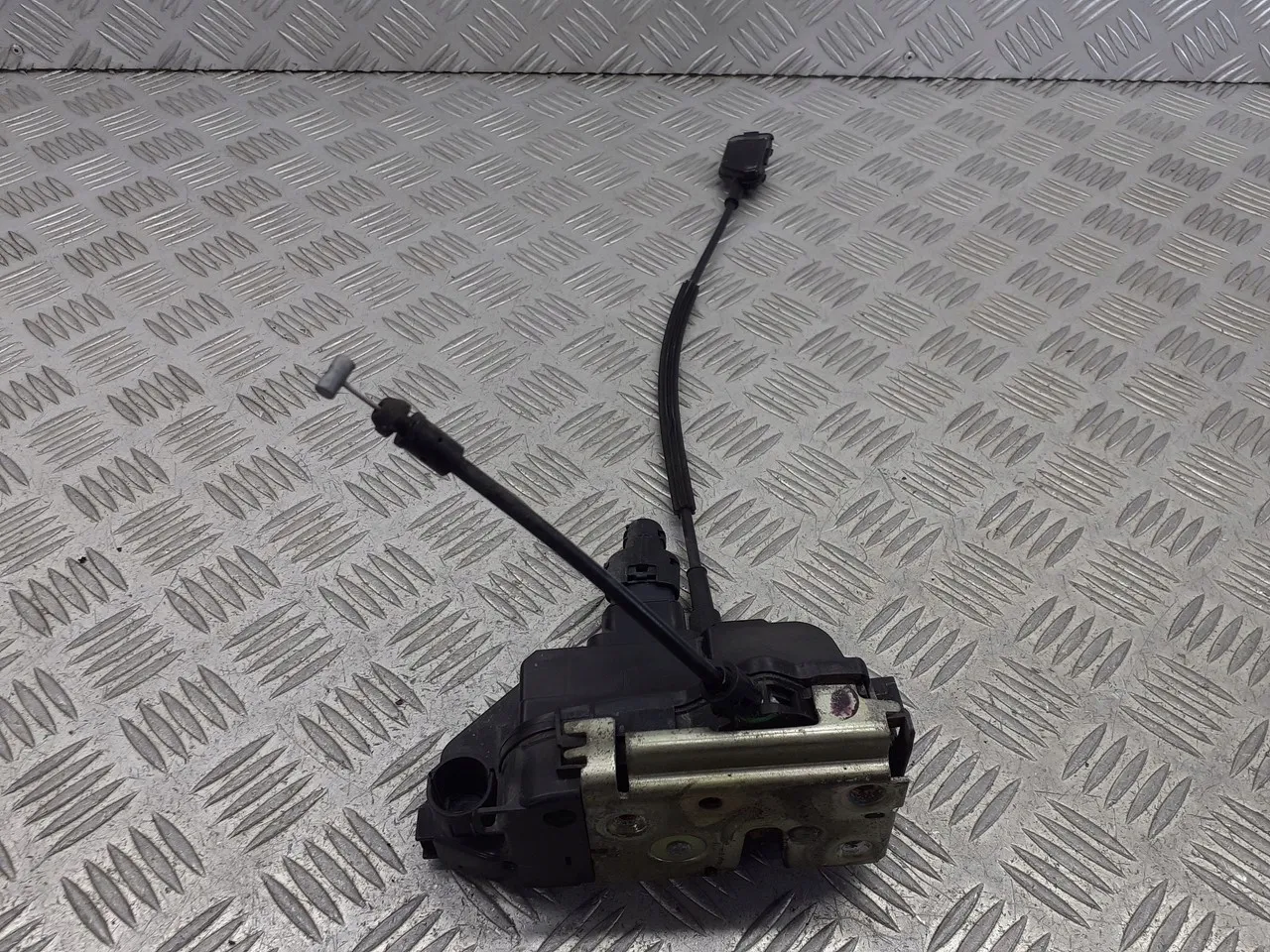

Wielokrotnie spotykałem się z sytuacjami, gdzie właściciele Laguny 2 byli przekonani o awarii modułu UCH, a problem tkwił w prozaicznych, mechanicznych usterkach. Jeśli centralny zamek nie działa tylko w jednych drzwiach, a pozostałe funkcjonują bez zarzutu, to niemal pewne jest, że winowajcą jest uszkodzony siłownik zamka w tych konkretnych drzwiach. Innym częstym problemem są przerwane przewody w przelotce drzwiowej to ta gumowa osłona, która łączy karoserię z drzwiami. Ciągłe otwieranie i zamykanie drzwi powoduje zginanie się przewodów, co po latach może doprowadzić do ich pęknięcia. W odróżnieniu od awarii modułu UCH, te problemy są zazwyczaj zlokalizowane do pojedynczych drzwi i nie wpływają na działanie innych systemów w samochodzie.

Karta Renault cichy winowajca. Jak rozpoznać, że problem leży w pilocie?

To jest prawdziwy klasyk w Lagunie 2! Bardzo często to nie moduł UCH, a sama karta Renault (pilot) jest źródłem problemów z centralnym zamkiem. Typowe usterki to zimne luty na płytce drukowanej karty, uszkodzony procesor lub po prostu zużyte przyciski. Jak to rozpoznać? Jeśli po naciśnięciu przycisków na karcie auto nie reaguje w ogóle, ale centralny zamek działa poprawnie, gdy użyjesz przycisku w konsoli środkowej (tego do zamykania/otwierania wszystkich drzwi od wewnątrz), to z dużą dozą prawdopodobieństwa problem leży w karcie. Warto spróbować użyć drugiej karty, jeśli ją posiadasz. Jeśli ona działa, to diagnoza jest jasna. Czasem wystarczy przelutowanie styków, a czasem konieczna jest regeneracja lub wymiana karty.

Bezpieczniki i przekaźniki 5 minut, które może zaoszczędzić Ci wizyty u mechanika.

Zawsze, ale to zawsze zacznij od sprawdzenia bezpieczników. To absolutna podstawa diagnostyki elektrycznej i często najszybsze rozwiązanie. Moduł UCH, jako jednostka sterująca wieloma systemami, jest oczywiście chroniony przez bezpieczniki. W Lagunie 2 skrzynkę bezpieczników znajdziesz zazwyczaj pod deską rozdzielczą po stronie kierowcy, często w okolicy lewego kolana. Sprawdź te, które odpowiadają za system komfortu, centralny zamek czy ogólnie elektronikę kabiny. Wystarczy rzut oka na każdy bezpiecznik jeśli drucik w środku jest przerwany, bezpiecznik jest spalony i wymaga wymiany. To naprawdę może zająć tylko kilka minut, a potencjalnie zaoszczędzić Ci wizyty u mechanika i niepotrzebnych kosztów.

Gdzie jest mózg operacji? Dokładna lokalizacja sterownika centralnego zamka (modułu UCH) w Lagunie 2

W Renault Laguna 2 nie znajdziesz oddzielnego, dedykowanego sterownika wyłącznie dla centralnego zamka, tak jak to bywało w starszych konstrukcjach. Jego funkcje są zintegrowane w jednym, kluczowym komponencie, który nazywamy modułem UCH (Unité Centrale Habitacle). To właśnie on jest mózgiem operacji, jeśli chodzi o wiele systemów komfortu w Twoim samochodzie.

Po stronie kierowcy, czyli gdzie dokładnie? Odsłaniamy tajemnicę deski rozdzielczej.

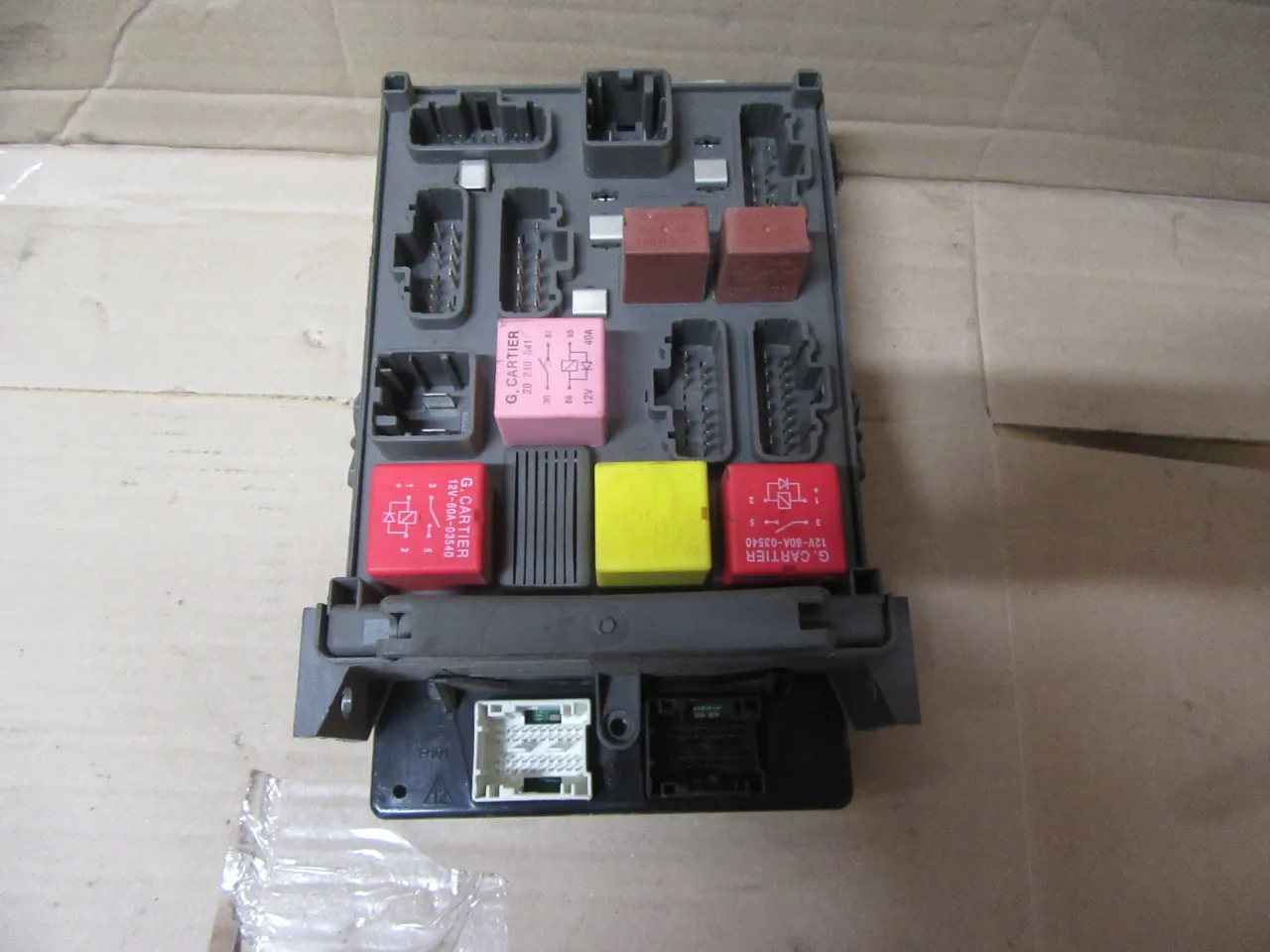

Aby rozwiać wszelkie wątpliwości: moduł UCH w Renault Laguna 2 znajduje się po stronie kierowcy, w kabinie pasażerskiej. Jest on umiejscowiony w pobliżu skrzynki z bezpiecznikami, pod deską rozdzielczą, po lewej stronie, w okolicy pedałów. Wyobraź sobie, że siadasz za kierownicą moduł będzie schowany głęboko pod deską, mniej więcej na wysokości Twojego lewego kolana, nieco bliżej środka samochodu niż sama skrzynka bezpieczników. Dostęp do niego nie jest od razu widoczny i wymaga demontażu kilku elementów, o czym opowiem za chwilę.

Czy lokalizacja różni się między wersją przed i po liftingu? Rozwiewamy wątpliwości.

To bardzo dobre pytanie, które często pojawia się w kontekście Laguny 2. Z mojego doświadczenia wynika, że ogólna lokalizacja modułu UCH pozostaje spójna zarówno dla wersji przed liftingiem (faza 1), jak i po liftingu (faza 2). Zawsze znajdziesz go po stronie kierowcy, pod deską rozdzielczą. Mogą występować minimalne różnice w detalach montażu osłon czy kształcie plastikowych elementów, które trzeba zdemontować, aby się do niego dostać, ale samo umiejscowienie modułu UCH jako takiego nie uległo zmianie. Możesz więc spokojnie kierować się tą instrukcją, niezależnie od rocznika Twojej Laguny 2.

Jak dostać się do modułu UCH? Instrukcja demontażu krok po kroku

Dostęp do modułu UCH wymaga nieco cierpliwości i podstawowych umiejętności manualnych. Pamiętaj, aby działać ostrożnie, aby nie uszkodzić delikatnych plastikowych elementów. Z odpowiednimi narzędziami i spokojem, demontaż jest jak najbardziej wykonalny w warunkach domowych.

Narzędzia, które będą Ci potrzebne przygotuj swój warsztat.

Zanim zaczniesz, upewnij się, że masz pod ręką następujące narzędzia. Dobrze przygotowany warsztat to podstawa sukcesu!

• Śrubokręty (krzyżakowy, płaski, Torx w zależności od śrub w Twoim modelu)
• Plastikowe łopatki do demontażu tapicerki (niezbędne, aby uniknąć zarysowań i uszkodzeń plastików)
• Mała grzechotka z nasadkami (np. 10mm może być potrzebna do odkręcenia skrzynki bezpieczników)
• Latarka czołowa lub inna lampa robocza (przestrzeń jest ciasna i ciemna)

Demontaż osłon pod kierownicą bezpieczna droga do skrzynki bezpieczników.

Oto jak krok po kroku zdemontować dolną osłonę deski rozdzielczej, aby uzyskać dostęp do skrzynki bezpieczników i modułu UCH:

1. Zlokalizuj śruby mocujące dolną osłonę deski rozdzielczej po stronie kierowcy. Zazwyczaj są to śruby Torx lub krzyżakowe, umieszczone na dole osłony oraz po bokach. Odkręć je wszystkie.
2. Delikatnie podważ krawędzie osłony za pomocą plastikowych łopatek. Osłona jest często mocowana na kilku zatrzaskach, które trzeba ostrożnie uwolnić. Działaj powoli i z wyczuciem, aby nie połamać plastikowych zaczepów.
3. Przed całkowitym zdjęciem osłony, sprawdź, czy nie są do niej przymocowane jakieś przewody elektryczne. Często znajdziesz tam gniazdo diagnostyczne OBD, przełączniki do regulacji lusterek czy inne elementy. Odłącz wszystkie wtyczki, naciskając na ich blokady.
4. Ostrożnie zdejmij osłonę i odłóż ją w bezpieczne miejsce, aby nie przeszkadzała podczas dalszych prac.

Odsłanianie modułu UCH jak go odłączyć i wyjąć bez uszkodzeń?

Po zdjęciu osłon, kolejnym krokiem jest dotarcie do samego modułu UCH. Pamiętaj, że moduł UCH jest często schowany za skrzynką bezpieczników, więc może być konieczne jej częściowe odchylenie.

1. Po zdjęciu osłon, zlokalizuj skrzynkę bezpieczników. Zazwyczaj jest ona zamocowana na kilku śrubach (często 10mm).
2. Odkręć śruby mocujące skrzynkę bezpieczników. Nie musisz jej całkowicie wyjmować, ale delikatnie ją opuść lub odsuń na bok, aby uzyskać lepszy dostęp do modułu UCH znajdującego się za nią.

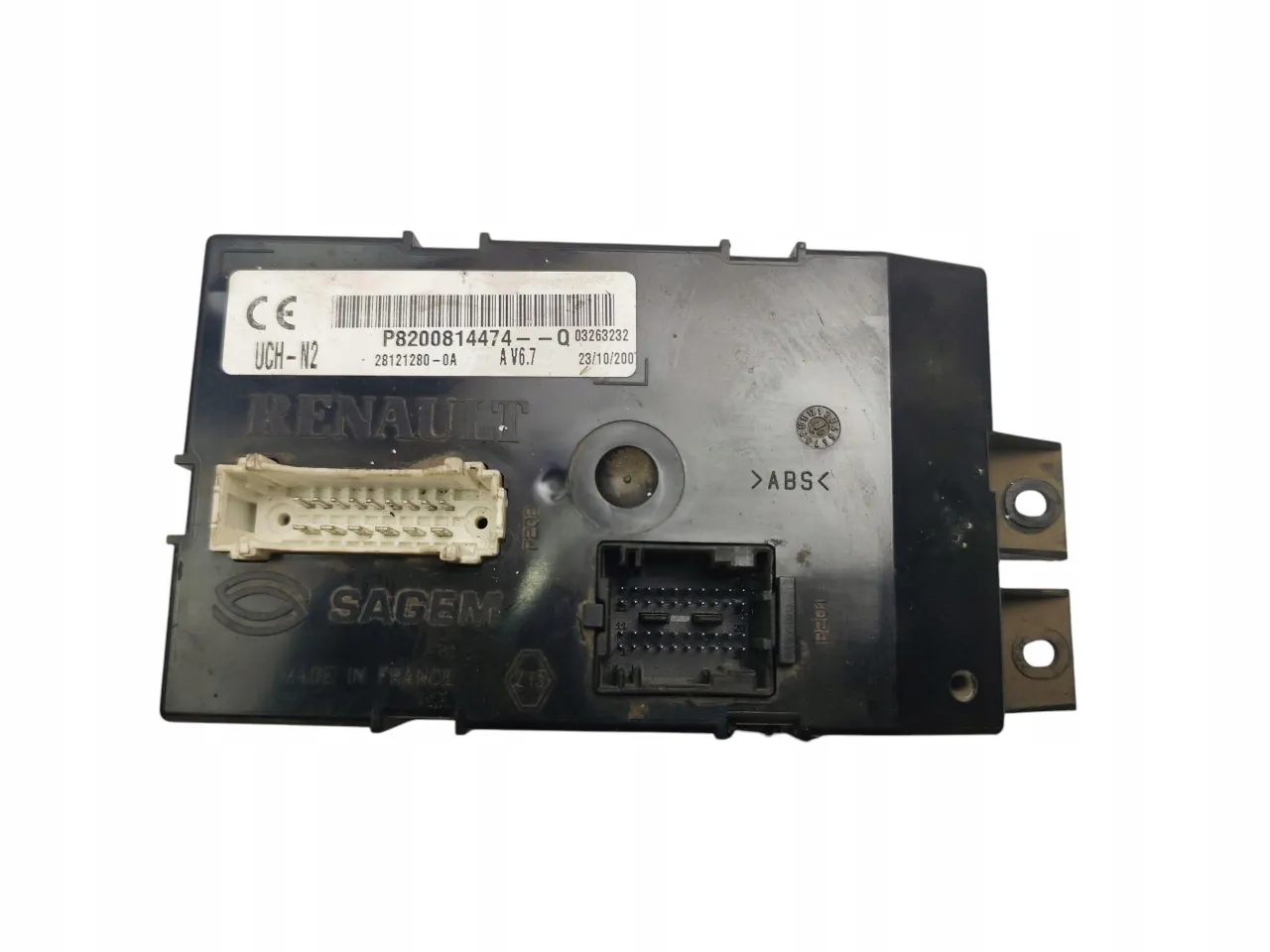

3. Zlokalizuj moduł UCH. Jest to zazwyczaj czarna, prostokątna skrzynka z wieloma kolorowymi złączami elektrycznymi. Będzie umieszczony nieco głębiej niż skrzynka bezpieczników.
4. Ostrożnie odblokuj i odłącz wszystkie wtyczki elektryczne od modułu UCH. Zwróć szczególną uwagę na mechanizmy blokujące wtyczki często są to dźwignie, które trzeba pociągnąć lub zatrzaski, które należy nacisnąć. Nie szarp, aby nie uszkodzić przewodów ani złączy.
5. Jeśli moduł UCH jest dodatkowo przykręcony lub zamocowany na zatrzaskach do karoserii, odkręć/zwolnij te elementy.
6. Delikatnie wyjmij moduł UCH z jego miejsca montażu. Teraz masz do niego pełny dostęp.

To na pewno moduł UCH? Objawy, które jednoznacznie wskazują na jego uszkodzenie

Jak już wspomniałem, moduł UCH w Lagunie 2 to prawdziwe centrum dowodzenia w kabinie. Steruje on nie tylko centralnym zamkiem, ale także wieloma innymi systemami. Dlatego też, jeśli jego awaria jest poważna, objawy często wykraczają poza sam zamek, dając nam wyraźne sygnały.

Gdy auto milczy całkowity brak reakcji zamków, szyb i wycieraczek.

Jeśli zauważysz, że oprócz problemów z centralnym zamkiem, nagle przestają działać inne kluczowe systemy, takie jak elektryczne szyby, wycieraczki, kierunkowskazy, a nawet oświetlenie wewnętrzne, to jest to bardzo silny sygnał wskazujący na uszkodzenie samego modułu UCH. Pamiętaj, że UCH to "centralna jednostka sterująca wieloma funkcjami w kabinie pasażerskiej". Kiedy ten "mózg" przestaje działać poprawnie, efekty są szeroko zakrojone i dotyczą wielu, pozornie niepowiązanych ze sobą elementów. To jeden z najbardziej jednoznacznych objawów poważnej awarii modułu UCH.

Problemy z immobilizerem kiedy Laguna 2 nie chce odpalić po awarii UCH.

Moduł UCH ma ścisłe powiązanie z systemem immobilizera w Renault Laguna 2. To on odpowiada za autoryzację rozruchu silnika, komunikując się z kartą i komputerem silnika. Dlatego też, jeśli moduł UCH ulegnie uszkodzeniu, może to skutkować poważnymi problemami z uruchomieniem silnika lub nawet jego całkowitym unieruchomieniem. Auto może w ogóle nie reagować na próbę odpalenia, rozrusznik może kręcić, ale silnik nie zaskoczy, lub na desce rozdzielczej pojawi się komunikat o błędzie immobilizera. To kolejny, bardzo poważny objaw, który niemal jednoznacznie wskazuje na problem z modułem UCH.

Różnica między uszkodzonym zamkiem w drzwiach a awarią sterownika jak to odróżnić?

Rozróżnienie tych dwóch typów usterek jest kluczowe dla właściwej diagnozy. Oto proste porównanie:

• Uszkodzony zamek w drzwiach: Problem dotyczy zazwyczaj tylko jednych drzwi. Mogą się one nie zamykać, nie otwierać, lub "odbijać" natychmiast po próbie zamknięcia. Reszta zamków w samochodzie oraz inne systemy (szyby, wycieraczki) działają poprawnie. Czasem problemem są też przewody w przelotce drzwiowej, ale objawy są podobne zlokalizowane do jednego punktu.
• Awaria modułu UCH: Problemy z centralnym zamkiem są ogólne. Może to być całkowity brak reakcji wszystkich zamków, losowe działanie wszystkich zamków (szczególnie nasilające się w chłodne dni), lub natychmiastowe "odbijanie" zamka po próbie zamknięcia, ale występujące we wszystkich drzwiach jednocześnie. Co więcej, awarii zamków często towarzyszą inne usterki, takie jak niedziałające szyby, wycieraczki, oświetlenie wewnętrzne, a nawet problemy z immobilizerem i uruchomieniem silnika. Ten "pakiet" usterek to niemal pewny znak, że winowajcą jest moduł UCH.

Wymiana czy naprawa modułu UCH? Co musisz wiedzieć przed podjęciem decyzji

Gdy już zdiagnozujesz, że to moduł UCH jest przyczyną problemów, stajesz przed dylematem: wymiana czy naprawa? To nie jest prosta decyzja, ponieważ moduł ten jest integralną częścią systemu bezpieczeństwa pojazdu. Musisz być świadomy pewnych ograniczeń i wymagań technicznych.

Dlaczego zwykła podmiana "plug and play" nie zadziała? Kluczowa rola immobilizera.

Wielu początkujących mechaników, czy też właścicieli aut, popełnia błąd, myśląc, że wystarczy kupić używany moduł UCH i po prostu go podłączyć. Niestety, w Renault Laguna 2 taka operacja w trybie "plug and play" nie zadziała. Dlaczego? Ponieważ moduł UCH jest ściśle powiązany z systemem immobilizera. Oznacza to, że każdy moduł UCH jest "sparowany" z konkretnym samochodem i jego kartami (pilotami). Zakup używanego modułu UCH i jego zamontowanie bez odpowiedniego programowania (przypisania do auta i kart) uniemożliwi uruchomienie silnika. Samochód po prostu nie rozpozna nowego modułu jako autoryzowanego komponentu i zablokuje rozruch.

Na co zwrócić uwagę, kupując używany moduł UCH numery, które muszą się zgadzać.

Jeśli zdecydujesz się na zakup używanego modułu UCH, musisz być bardzo ostrożny. Kluczową kwestią jest zgodność numerów seryjnych modułu. Przy wymianie należy zwrócić uwagę na zgodność numerów seryjnych modułu. Numeracja ta jest zazwyczaj umieszczona na naklejce na obudowie modułu. Idealnie, numery te powinny być identyczne lub bardzo zbliżone. Różnice w numerach mogą oznaczać inną wersję oprogramowania, inną konfigurację lub po prostu brak kompatybilności, co utrudni, a czasem wręcz uniemożliwi poprawne zaprogramowanie modułu do Twojego samochodu. Zawsze porównuj numery ze swoim oryginalnym modułem przed zakupem.

Przeczytaj również: Renault Clio 4 koło zapasowe: Gdzie jest i jak je wyjąć?

Klonowanie sterownika na czym polega i dlaczego to najlepsze rozwiązanie?

W obliczu złożoności wymiany, klonowanie modułu UCH często okazuje się najlepszym i najbezpieczniejszym rozwiązaniem. Na czym to polega? Specjalista, za pomocą odpowiedniego sprzętu diagnostycznego, odczytuje wszystkie dane (w tym kluczowe informacje o immobilizerze i konfiguracji pojazdu) ze starego, uszkodzonego modułu UCH. Następnie te dane są zapisywane do "nowego" (najczęściej używanego, sprawnego) modułu UCH. Dzięki temu nowy moduł staje się "klonem" starego i jest w pełni kompatybilny z Twoim samochodem, łącznie z immobilizerem. Konieczne jest sklonowanie danych ze starego (uszkodzonego) modułu do nowego (dawcy) lub zaprogramowanie go od nowa przy użyciu specjalistycznego sprzętu. Klonowanie pozwala zachować wszystkie oryginalne ustawienia pojazdu i uniknąć problemów z uruchomieniem. Alternatywnie, jeśli uszkodzenie nie jest zbyt poważne, możliwa jest również regeneracja oryginalnego sterownika, co również jest często bardziej opłacalne i bezproblemowe niż próba programowania nowego modułu od zera.
