Podłącz sterownik centralnego zamka Golf 4. Poradnik eksperta DIY

Ten poradnik krok po kroku pokaże Ci, jak samodzielnie podłączyć uniwersalny sterownik centralnego zamka w Twoim Volkswagenie Golfie IV. Dowiesz się, jak zidentyfikować kluczowe przewody, bezpiecznie wykonać połączenia i uniknąć typowych błędów, oszczędzając czas i pieniądze na wizycie u mechanika. Z mojego doświadczenia wynika, że z odpowiednim przygotowaniem i cierpliwością, każdy jest w stanie poradzić sobie z tym zadaniem.

Zanim zaczniesz: Co musisz przygotować do montażu sterownika w Twoim Golfie 4?

Zanim zabierzemy się za właściwe podłączanie, kluczowe jest odpowiednie przygotowanie. Dobre narzędzia i przemyślany wybór sterownika to podstawa sukcesu. Pamiętaj, że pośpiech jest złym doradcą, zwłaszcza gdy mamy do czynienia z elektryką samochodową.

Niezbędna skrzynka z narzędziami bez tego ani rusz

Bez odpowiednich narzędzi ani rusz. Upewnij się, że masz wszystko pod ręką, zanim zaczniesz demontować elementy wnętrza. Oto lista, którą zawsze mam przy sobie, gdy zabieram się za tego typu prace:

• Śrubokręty (krzyżakowy i płaski) przydadzą się do demontażu plastików.
• Szczypce (np. kombinerki, do cięcia przewodów) do obróbki kabli.
• Nożyk do izolacji lub ściągacz izolacji do precyzyjnego usuwania izolacji z przewodów.
• Taśma izolacyjna (najlepiej materiałowa, samochodowa) do solidnego zabezpieczania połączeń.
• Złączki elektryczne (np. szybkozłączki, konektory) lub lutownica i cyna wybierz metodę połączeń, która jest dla Ciebie najwygodniejsza i najbardziej niezawodna. Ja osobiście preferuję lutowanie dla trwałości.
• Multimetr (miernik uniwersalny) to absolutny must-have! Bez niego identyfikacja przewodów będzie strzelaniem w ciemno, a to prosta droga do uszkodzenia elektroniki.
• Latarka czołowa lub inna lampka robocza praca w ciasnych i ciemnych zakamarkach wymaga dobrego oświetlenia.
• Klucze nasadowe (jeśli potrzebne do demontażu elementów wnętrza) niektóre śruby mogą wymagać klucza nasadowego.

Uniwersalny sterownik zamka na co zwrócić uwagę przy wyborze?

Wybór odpowiedniego uniwersalnego sterownika centralnego zamka jest kluczowy. Przede wszystkim upewnij się, że wybrany model obsługuje sterowanie masą (ujemnym impulsem), ponieważ tak właśnie działa centralny zamek w Golfie IV. Większość nowoczesnych sterowników uniwersalnych ma możliwość konfiguracji typu impulsu, ale zawsze warto to sprawdzić w specyfikacji.

Zwróć uwagę również na liczbę kanałów standardowo potrzebujesz dwóch (otwieranie i zamykanie), ale jeśli planujesz podłączenie dodatkowych funkcji, takich jak domykanie szyb czy otwieranie bagażnika, upewnij się, że sterownik oferuje odpowiednią liczbę wyjść. Dodatkowo, sprawdź jakość pilotów powinny być solidne i wygodne w użytkowaniu. Niektóre sterowniki oferują również funkcję "szukania samochodu" (mruganie kierunkowskazami), co może być przydatne na dużych parkingach.

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia elektroniki?

Praca z instalacją elektryczną samochodu zawsze wiąże się z pewnym ryzykiem. Aby uniknąć kosztownych uszkodzeń elektroniki lub, co gorsza, pożaru, zawsze pamiętaj o kilku podstawowych zasadach bezpieczeństwa. Zacznij od odłączenia ujemnej klemy akumulatora. To jest absolutna podstawa! Dzięki temu masz pewność, że nie spowodujesz przypadkowego zwarcia podczas pracy z przewodami.

Upewnij się, że wszystkie połączenia są solidnie wykonane i odpowiednio zaizolowane. Używaj taśmy izolacyjnej dobrej jakości lub termokurczliwych koszulek. Nigdy nie pozostawiaj odsłoniętych przewodów. Jeśli używasz lutownicy, zadbaj o odpowiednią wentylację i ostrożność. Po zakończeniu pracy, przed podłączeniem akumulatora, jeszcze raz dokładnie sprawdź wszystkie połączenia. Lepiej poświęcić kilka dodatkowych minut na weryfikację niż później mierzyć się z poważnymi konsekwencjami.

Krok 1: Lokalizacja serca układu gdzie szukać modułu komfortu i kluczowych przewodów?

Teraz, gdy jesteśmy przygotowani, możemy przejść do sedna sprawy znalezienia odpowiednich punktów do podłączenia. W Golfie IV mamy kilka opcji, a wybór zależy od Twoich preferencji i dostępu do konkretnych miejsc.

Demontaż plastików pod kierownicą: Jak dostać się do modułu komfortu?

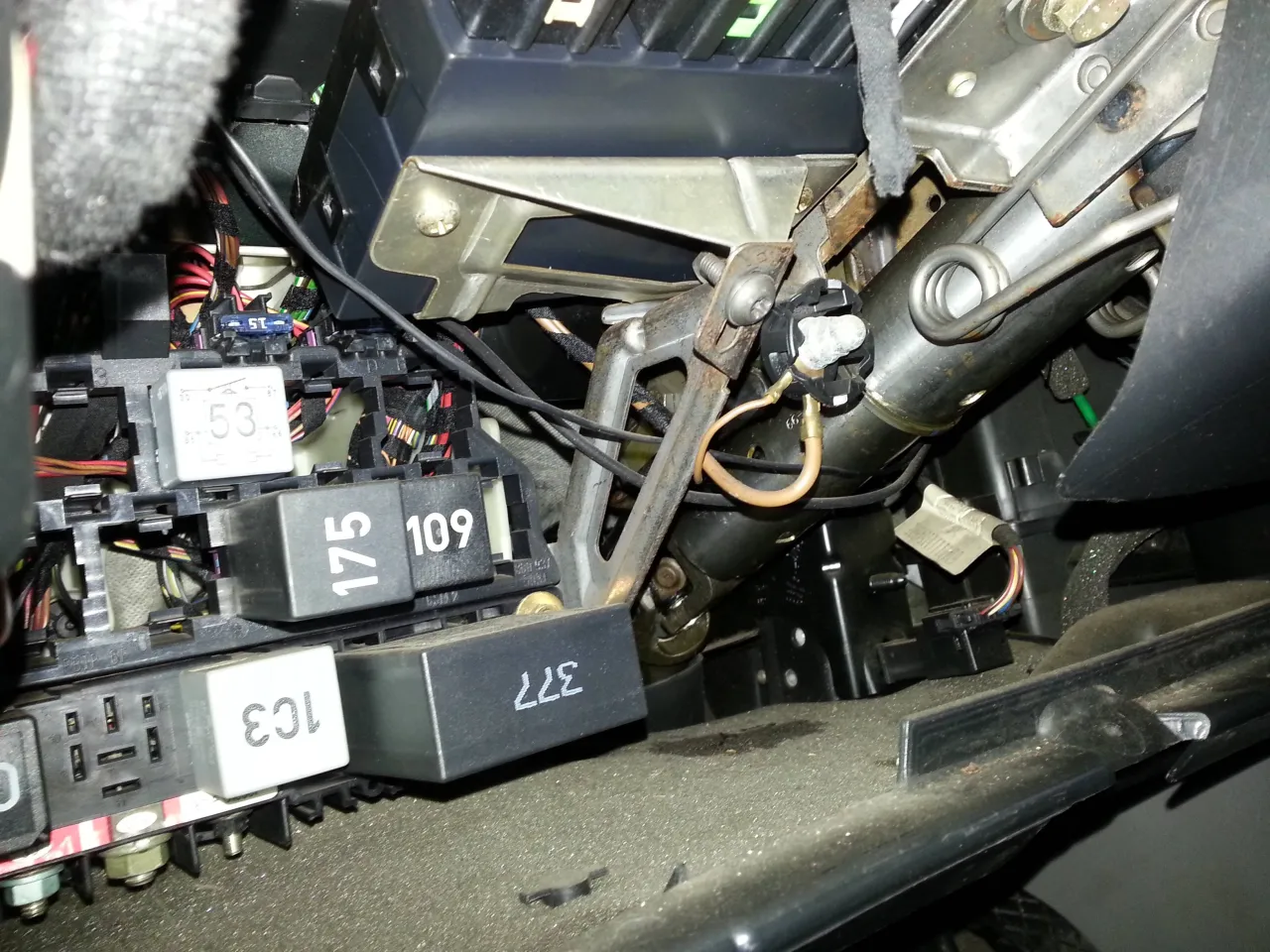

Moduł komfortu w Golfie IV to prawdziwe centrum dowodzenia dla wielu funkcji, w tym centralnego zamka. Najczęściej znajduje się on pod kolumną kierownicy, po lewej stronie, w okolicy skrzynki z przekaźnikami. Aby się do niego dostać, musisz zdemontować dolne plastiki deski rozdzielczej po stronie kierowcy. Zazwyczaj jest to kilka śrub krzyżakowych i zatrzaski. Postępuj ostrożnie, aby nie połamać plastikowych elementów.

Warto wspomnieć, że w uboższych wersjach wyposażenia, zwłaszcza tych bez fabrycznego centralnego zamka czy elektrycznych szyb, moduł komfortu może nie występować w pełnej funkcjonalności lub być w uproszczonej wersji. Jeśli masz taką wersję, być może będziesz musiał szukać przewodów bezpośrednio w wiązce drzwi lub rozważyć inne podejście.

Alternatywna ścieżka: Dostęp do wiązki w drzwiach kierowcy

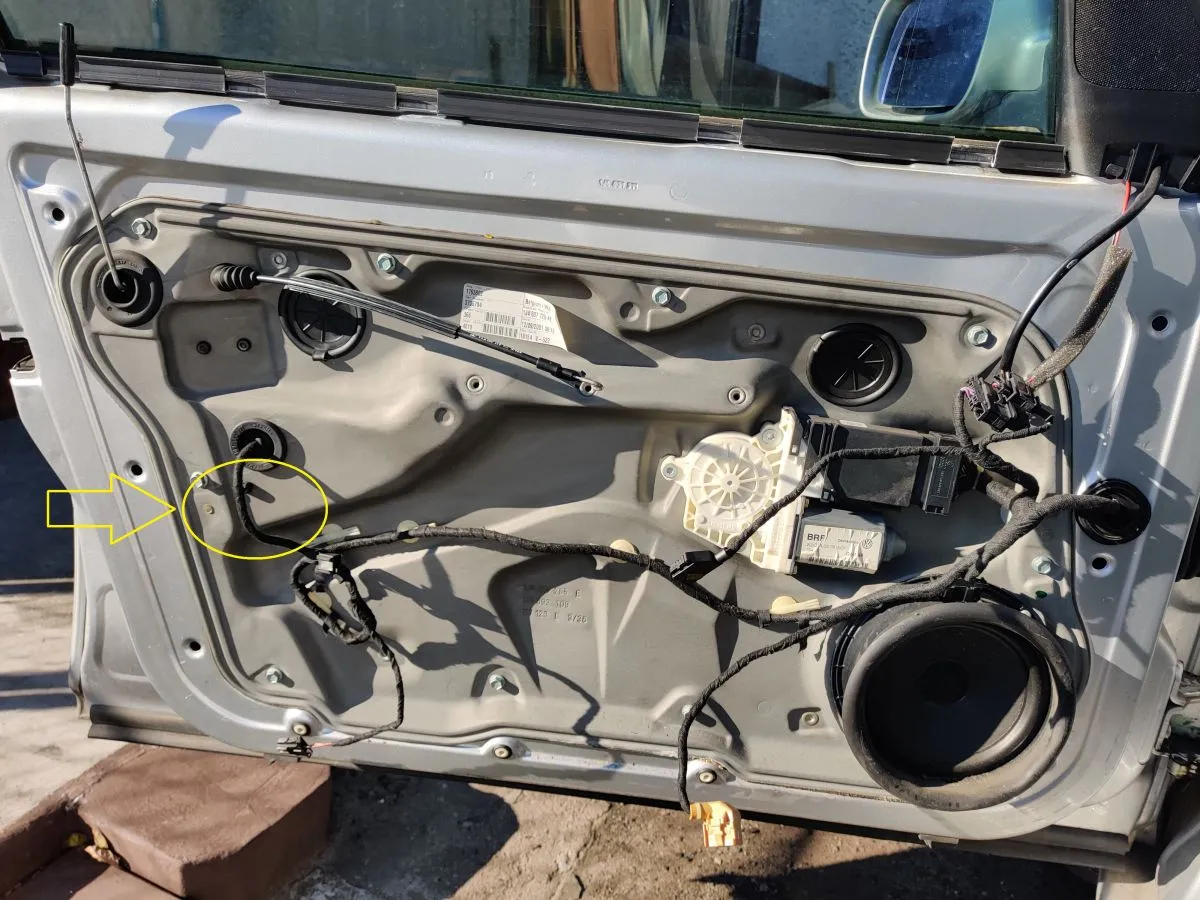

Jeśli dostęp do modułu komfortu wydaje Ci się zbyt skomplikowany, alternatywną, choć często bardziej pracochłonną, opcją jest wpięcie się bezpośrednio w wiązkę elektryczną prowadzącą do zamka w drzwiach kierowcy. Ta wiązka zawiera wszystkie niezbędne przewody do sterowania centralnym zamkiem. Dostęp do niej wymaga jednak demontażu tapicerki (boczka) drzwi. Jest to proces, który wymaga cierpliwości i delikatności, aby nie uszkodzić zaczepów czy samego boczka.

Wiązka ta jest o tyle wygodna, że przewody sterujące zamkiem są tam łatwo dostępne, a także znajdziesz tam stały plus i masę. Pamiętaj jednak, że demontaż i ponowny montaż boczka drzwi może być czasochłonny, a także wymaga ostrożności, aby nie uszkodzić folii paroszczelnej, która chroni wnętrze drzwi przed wilgocią.

Praca z multimetrem: Jak bezbłędnie zidentyfikować właściwe przewody?

To jest najważniejszy etap całej instalacji. Bez precyzyjnej identyfikacji przewodów za pomocą multimetru, ryzykujesz uszkodzenie sterownika lub instalacji samochodu. Nie ufaj ślepo schematom znalezionym w internecie kolory przewodów mogą się różnić w zależności od rocznika czy wersji wyposażenia. Zawsze weryfikuj!

Kroki identyfikacji przewodów multimetrem:

1. Identyfikacja stałego plusa (+): Ustaw multimetr na pomiar napięcia DC (prądu stałego). Jedną sondę podłącz do masy pojazdu (np. do karoserii, metalowej części), drugą dotykaj kolejnych przewodów w wiązce. Szukaj przewodu, na którym stale występuje napięcie około 12V, niezależnie od tego, czy stacyjka jest włączona, czy wyłączona.
2. Identyfikacja masy (-): Ustaw multimetr na pomiar ciągłości (tryb brzęczyka) lub oporności. Jedną sondę podłącz do stałego plusa (+), drugą dotykaj przewodów. Szukaj przewodu, który wykazuje ciągłość z masą pojazdu (brzęczyk zadzwoni) lub ma bardzo niską oporność. Alternatywnie, możesz podłączyć jedną sondę do karoserii i szukać przewodu, który wykazuje ciągłość z nią.
3. Identyfikacja przewodów sterujących (zamykanie/otwieranie): Ustaw multimetr na pomiar napięcia DC. Jedną sondę podłącz do stałego plusa (+). Drugą sondą dotykaj potencjalnych przewodów sterujących. W Golfie IV sterowanie odbywa się masą, więc podczas naciskania przycisku zamykania/otwierania w samochodzie (np. z kluczyka w zamku drzwi kierowcy), szukaj przewodu, na którym napięcie spadnie do zera lub blisko zera (czyli pojawi się krótkotrwały impuls masy). Typowe kolory to żółto-niebieski (zamykanie) i żółto-zielony (otwieranie), ale mogą być też czerwono-zielony lub czerwono-niebieski.

Krok 2: Schemat podłączenia, czyli mapa drogowa do sukcesu

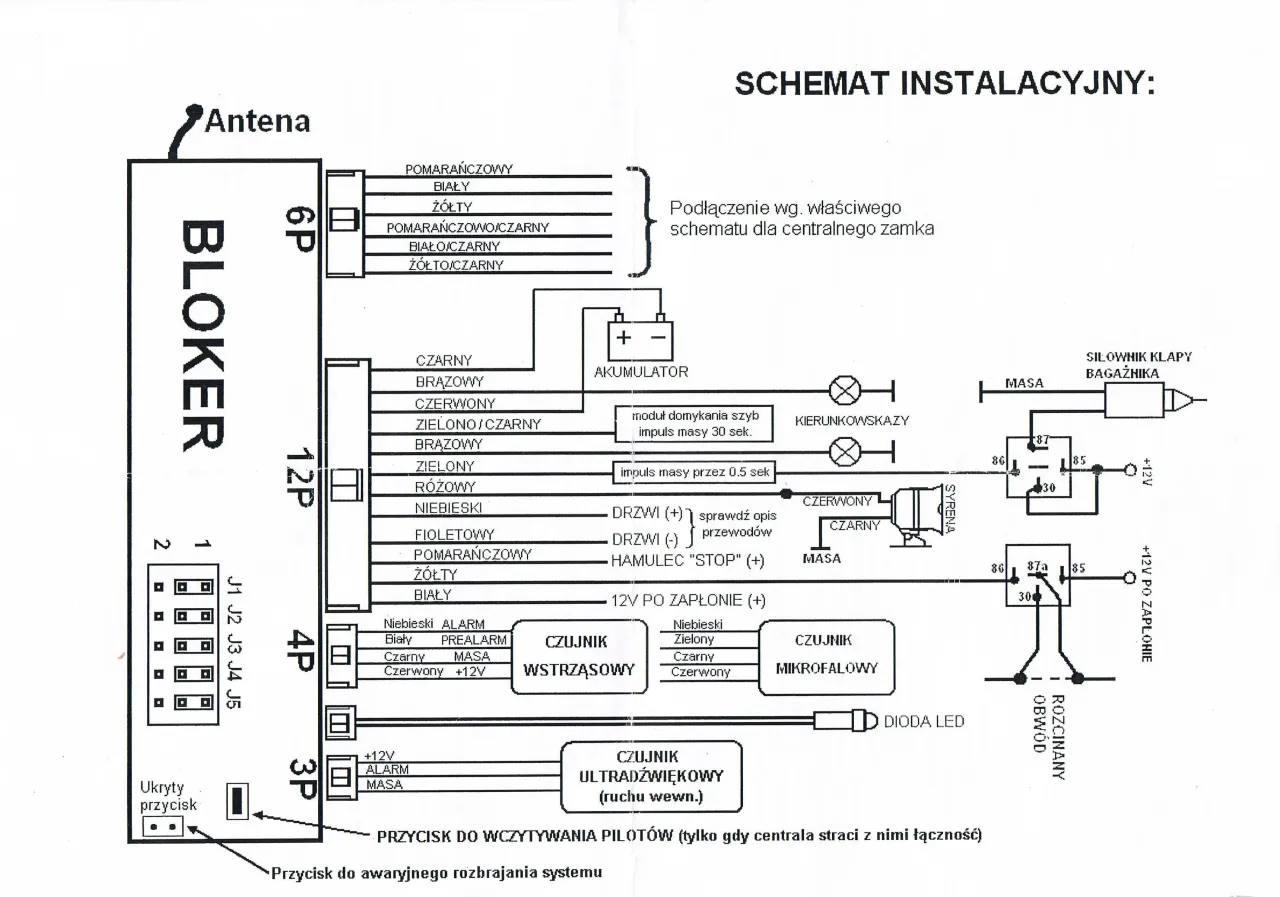

Gdy już zidentyfikowaliśmy wszystkie kluczowe przewody, możemy przystąpić do właściwego podłączania sterownika. Pamiętaj, aby każde połączenie było solidne i dobrze zaizolowane.

Podłączenie zasilania (stały plus i masa): Fundament stabilnej pracy sterownika

Stabilne zasilanie to podstawa prawidłowego działania każdego urządzenia elektronicznego. W przypadku sterownika centralnego zamka, potrzebujemy stałego plusa (+) i masy (-).

Stały plus (+): Najczęściej znajdziesz go na grubszym czerwonym kablu w wiązce drzwi kierowcy (często jest to zasilanie silnika elektrycznych szyb) lub w okolicach modułu komfortu. Upewnij się, że jest to stały plus, czyli napięcie jest obecne niezależnie od pozycji kluczyka w stacyjce. Podłącz do niego przewód zasilający plus (+) ze sterownika.

Masa (-): Masę możesz podłączyć do brązowego przewodu w tej samej wiązce drzwi lub bezpośrednio do karoserii pojazdu (upewnij się, że miejsce styku jest czyste i dobrze przewodzi). Podłącz do niego przewód masy (-) ze sterownika.

Sterowanie masą w Golfie 4: Jak poprawnie wpiąć sygnały otwierania i zamykania?

Jak już wspomniałem, centralny zamek w Golfie IV jest sterowany impulsem ujemnym, czyli masą. Oznacza to, że sterownik musi podać krótkotrwały impuls masy na odpowiedni przewód w instalacji samochodu, aby zamek zareagował.

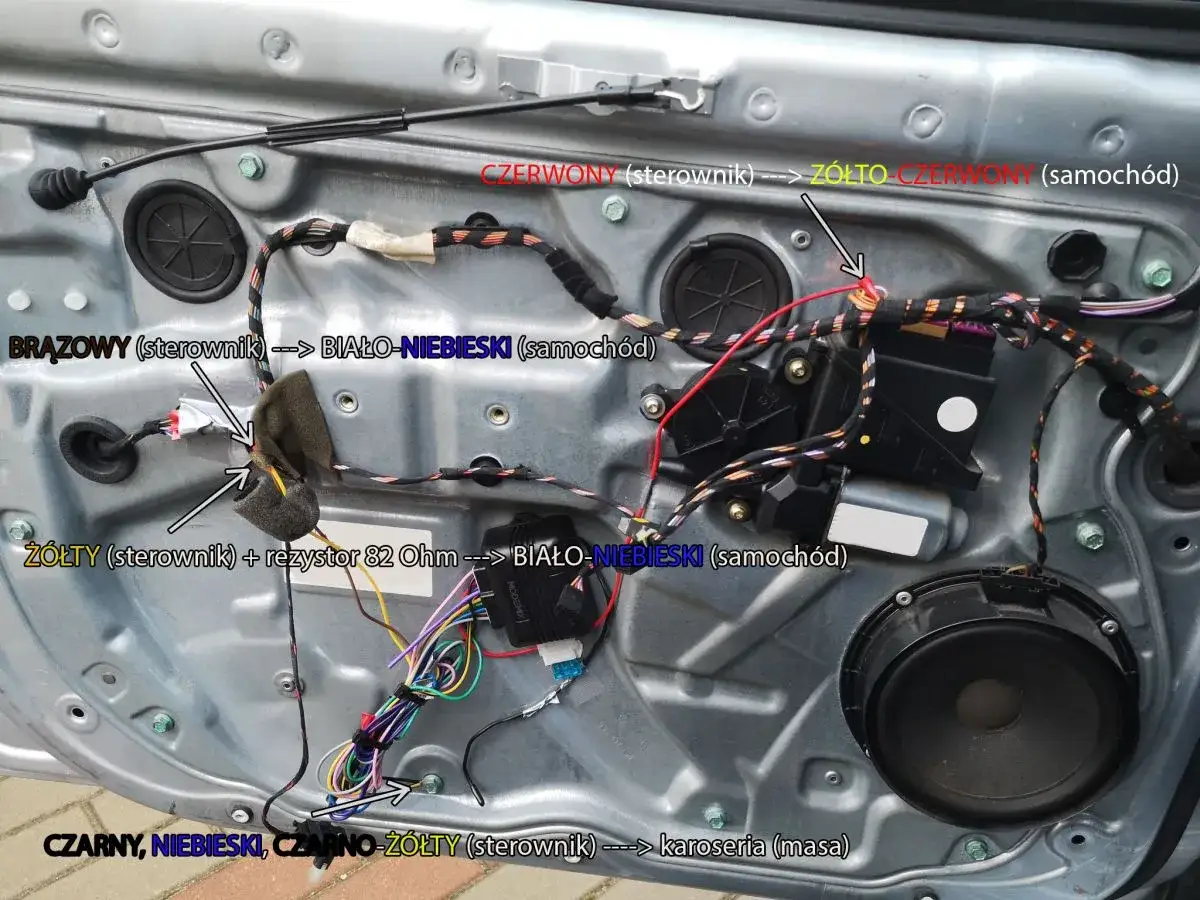

Zgodnie z moimi doświadczeniami i najczęściej spotykanymi schematami, przewody sterujące to: żółto-niebieski (zamykanie) i żółto-zielony (otwieranie). Pamiętaj jednak, że to tylko wskazówka koniecznie zweryfikuj to multimetrem, tak jak opisałem w poprzednim kroku. Czasami można spotkać również kombinacje czerwono-zielonego lub czerwono-niebieskiego.

Twój uniwersalny sterownik będzie miał zazwyczaj dwa przewody wyjściowe do sterowania zamkiem (często oznaczone jako "LOCK" i "UNLOCK" lub podobnie). Te przewody musisz podłączyć do zidentyfikowanych przewodów sterujących w samochodzie. Upewnij się, że sterownik jest skonfigurowany do pracy w trybie sterowania masą (ujemnym impulsem) zazwyczaj odbywa się to poprzez odpowiednie połączenie lub rozłączenie pętli przewodów na samym sterowniku, zgodnie z jego instrukcją.

Potwierdzenie mignięciem: Podłączamy kierunkowskazy krok po kroku

Funkcja mrugania kierunkowskazami po zaryglowaniu/odryglowaniu samochodu jest nie tylko estetyczna, ale i praktyczna. Sygnały do kierunkowskazów możesz znaleźć przy manetce kierunkowskazów (w wiązce idącej do niej) lub przy włączniku świateł awaryjnych. Typowe kolory przewodów to czarno-biały (lewy kierunkowskaz) i czarno-zielony (prawy kierunkowskaz).

Bardzo ważna wskazówka: Przy podłączaniu przewodów zasilających kierunkowskazy ze sterownika do instalacji samochodu, zawsze używaj diod prostowniczych (np. 1N4007). Dlaczego? Dioda zapobiega przepływowi prądu w niewłaściwym kierunku. Bez diod, sygnał z jednego kierunkowskazu mógłby wpływać na drugi, powodując np. mruganie wszystkich kierunkowskazów po włączeniu tylko jednego, lub co gorsza, uszkodzenie sterownika. Diodę wpinamy szeregowo w każdy przewód prowadzący od sterownika do kierunkowskaza, tak aby prąd mógł płynąć tylko w stronę kierunkowskaza.

Dodatkowe funkcje: Czy Twój sterownik może domykać szyby lub otwierać bagażnik?

Wiele uniwersalnych sterowników oferuje dodatkowe funkcje, takie jak domykanie szyb po zaryglowaniu, otwarcie bagażnika z pilota czy wyjście na syrenę. Ich podłączenie jest bardziej zaawansowane i zależy od konkretnego modelu sterownika oraz możliwości instalacji w Twoim Golfie IV.

Domykanie szyb często wymaga podania dłuższego impulsu masy na przewód sterujący szybami (często ten sam, co do otwierania, ale z dłuższym czasem impulsu). Otwieranie bagażnika zazwyczaj wymaga podłączenia do siłownika bagażnika, często za pośrednictwem dodatkowego przekaźnika, ponieważ sterownik może nie mieć wystarczającej wydajności prądowej. W każdym przypadku, konieczna jest dokładna identyfikacja odpowiednich przewodów w instalacji samochodu (ponownie z użyciem multimetru) oraz, być może, użycie dodatkowych przekaźników. Jeśli nie czujesz się pewnie z podłączaniem tych funkcji, lepiej ograniczyć się do podstawowego sterowania zamkiem.

Krok 3: Najczęstsze problemy i pułapki jak ich uniknąć i co robić, gdy coś pójdzie nie tak?

Nawet przy najlepszych chęciach i starannym montażu, czasami pojawiają się problemy. Poniżej przedstawiam najczęstsze z nich, z którymi spotkałem się w praktyce, oraz sposoby ich rozwiązania.

Pilot nie reaguje? Pierwsze kroki w diagnozie problemu

To chyba najbardziej frustrujący problem wszystko podłączone, a pilot milczy. Najczęstszą przyczyną braku reakcji pilota jest błędne podłączenie zasilania (plus lub masa) do sterownika. W pierwszej kolejności upewnij się, że sterownik w ogóle dostaje prąd.

Użyj multimetru i sprawdź napięcie na przewodach zasilających sterownik (plus i masa). Powinno wynosić około 12V. Jeśli napięcia nie ma, sprawdź połączenia z akumulatorem i ewentualne bezpieczniki (jeśli sterownik ma wbudowany bezpiecznik lub został podłączony przez zewnętrzny). Upewnij się również, że pilot ma sprawne baterie i jest prawidłowo sparowany ze sterownikiem (zgodnie z instrukcją sterownika).

Zamek zamyka się i od razu otwiera dlaczego "odbija" i jak to naprawić?

Problem "odbijania" zamka, czyli sytuacji, gdy zamek zamyka się, a po ułamku sekundy od razu się otwiera, jest bardzo typowy dla Golfa IV. Najczęściej świadczy to o problemie z jednym z zamków drzwi (lub klapy bagażnika). Moduł komfortu otrzymuje informację, że któreś drzwi są niedomknięte (lub uszkodzony jest mikrostyk w zamku), co powoduje automatyczne otwarcie wszystkich zamków dla bezpieczeństwa.

W pierwszej kolejności sprawdź wszystkie drzwi i klapę bagażnika, upewniając się, że są dobrze zamknięte. Jeśli problem nadal występuje, prawdopodobnie winny jest uszkodzony mikrostyk w zamku (najczęściej w drzwiach kierowcy). Wymiana całego zamka lub naprawa mikrostyku to rozwiązanie problemu. Niestety, uniwersalny sterownik nie rozwiąże tego problemu, ponieważ jest to usterka mechaniczno-elektryczna w samym samochodzie.

Po otwarciu z pilota otwierają się szyby? Znamy rozwiązanie tego problemu

Ten problem jest bardzo charakterystyczny dla Golfów IV i innych aut z grupy VAG. Dzieje się tak, gdy sterownik podaje zbyt długi impuls na przewód otwierania. Moduł komfortu w Golfie IV interpretuje dłuższy impuls na przewodzie otwierania jako sygnał do otwarcia wszystkich szyb (funkcja komfortowego otwierania). To samo dotyczy zamykania zbyt długi impuls na przewodzie zamykania spowoduje domknięcie szyb.

Rozwiązanie jest proste: należy ustawić na sterowniku krótki czas impulsu, zazwyczaj w zakresie 0,5-1 sekundy. Większość uniwersalnych sterowników ma możliwość regulacji długości impulsu (np. poprzez zmianę pozycji zworki lub przeprogramowanie). Zapoznaj się z instrukcją swojego sterownika i ustaw jak najkrótszy impuls, który nadal będzie skutecznie otwierał/zamykał zamek.

Kierunkowskazy nie mrugają lub mruga tylko jedna strona typowe błędy montażowe

Problemy z kierunkowskazami najczęściej wynikają z błędów w podłączeniu. Jeśli kierunkowskazy w ogóle nie mrugają, sprawdź, czy przewody zasilające kierunkowskazy ze sterownika są prawidłowo podłączone do przewodów w samochodzie i czy sterownik faktycznie wysyła na nie sygnał (możesz to sprawdzić multimetrem w trybie pomiaru napięcia, podczas gdy sterownik powinien wysyłać impuls).

Jeśli mruga tylko jedna strona, najprawdopodobniej problemem jest brak diody prostowniczej lub jej nieprawidłowe wpięcie, ewentualnie błąd w podłączeniu przewodu do drugiej strony kierunkowskazów. Upewnij się, że diody są wpięte we właściwym kierunku (pasek na diodzie wskazuje kierunek, w którym prąd może płynąć, czyli w stronę kierunkowskaza). Sprawdź również, czy przewody są dobrze zaizolowane i nie ma żadnych zwarć.

Krok 4: Testowanie i finalizacja ostatnia prosta do pełnej wygody

Dotarliśmy do ostatniego etapu! Zanim poskładasz wszystkie plastiki, musisz dokładnie przetestować działanie sterownika. To pozwoli uniknąć ponownego demontażu, jeśli coś nie będzie działać prawidłowo.

Jak sprawdzić wszystkie funkcje przed poskładaniem plastików?

Nie spiesz się z montażem plastików. Najpierw przeprowadź gruntowne testy. Oto lista kontrolna, którą zawsze stosuję:

• Sprawdź działanie zamykania i otwierania wszystkich drzwi (w tym bagażnika i klapki wlewu paliwa, jeśli są sterowane centralnie) za pomocą pilota.
• Upewnij się, że kierunkowskazy mrugają prawidłowo po zaryglowaniu/odryglowaniu samochodu. Sprawdź obie strony.
• Testuj każdą dodatkową funkcję (np. domykanie szyb, otwieranie bagażnika), jeśli została podłączona. Upewnij się, że działają zgodnie z oczekiwaniami.
• Sprawdź, czy żaden zamek nie "odbija" (zamyka się i od razu otwiera). Jeśli tak, wróć do poprzedniego rozdziału.
• Upewnij się, że szyby nie otwierają się samoczynnie po odryglowaniu (lub nie zamykają po zaryglowaniu, jeśli nie chcesz tej funkcji). Jeśli tak, skoryguj długość impulsu sterownika.

Wykonaj te testy kilkukrotnie, w różnych kombinacjach. Lepiej wykryć problem teraz, niż po złożeniu wszystkiego.

Przeczytaj również: Zamek centralny: Cena montażu i naprawy - uniknij ukrytych kosztów!

Porządkowanie przewodów i składanie wnętrza estetyczne zakończenie pracy

Gdy wszystkie testy wypadły pomyślnie, czas na finalizację. Prawidłowe uporządkowanie i zabezpieczenie przewodów jest równie ważne, co samo podłączenie. Użyj opasek zaciskowych (trytytek) do spięcia przewodów sterownika z oryginalną wiązką samochodu. Dzięki temu kable nie będą luźno wisieć, co mogłoby prowadzić do ich przetarcia lub przypadkowego rozłączenia. Wszystkie połączenia, które wykonałeś, powinny być solidnie zaizolowane taśmą izolacyjną lub koszulkami termokurczliwymi.

Następnie przystąp do ponownego montażu plastików i tapicerki w odwrotnej kolejności do demontażu. Upewnij się, że wszystkie śruby i zatrzaski są na swoim miejscu, a elementy pasują idealnie. Estetyka i trwałość wykonanej pracy to wizytówka Twoich umiejętności. Po zakończeniu montażu, możesz cieszyć się wygodą zdalnego sterowania centralnym zamkiem w Twoim Golfie IV!
