Mazda 6: Gdzie jest sterownik centralnego zamka? Pełny przewodnik!

Problem z centralnym zamkiem w Maździe 6 potrafi być niezwykle frustrujący, zwłaszcza gdy utrudnia codzienne użytkowanie pojazdu. Na szczęście, w wielu przypadkach można go zdiagnozować samodzielnie, oszczędzając czas i pieniądze na wizycie w serwisie. Ten artykuł jest praktycznym przewodnikiem, który krok po kroku pomoże Ci zlokalizować kluczowy element moduł BCM (Body Control Module) w zależności od generacji Twojej Mazdy 6, co jest pierwszym i najważniejszym krokiem do rozwiązania problemu.

Dlaczego centralny zamek w Twojej Maździe 6 nagle przestał działać? Zanim pojedziesz do serwisu, sprawdź to!

Wielu kierowców, borykających się z problemami z centralnym zamkiem w Maździe 6, szuka "sterownika centralnego zamka". W rzeczywistości, w tych pojazdach funkcja ta jest zintegrowana z większym i bardziej złożonym modułem elektronicznym, znanym jako BCM (Body Control Module). Moduł ten odpowiada za zarządzanie wieloma systemami w samochodzie, od oświetlenia, przez wycieraczki, aż po właśnie centralny zamek. Problemy z centralnym zamkiem są dość powszechne i mogą mieć różnorodne przyczyny, ale zrozumienie objawów i precyzyjne zlokalizowanie BCM jest kluczowe do samodzielnej diagnozy i, być może, naprawy.

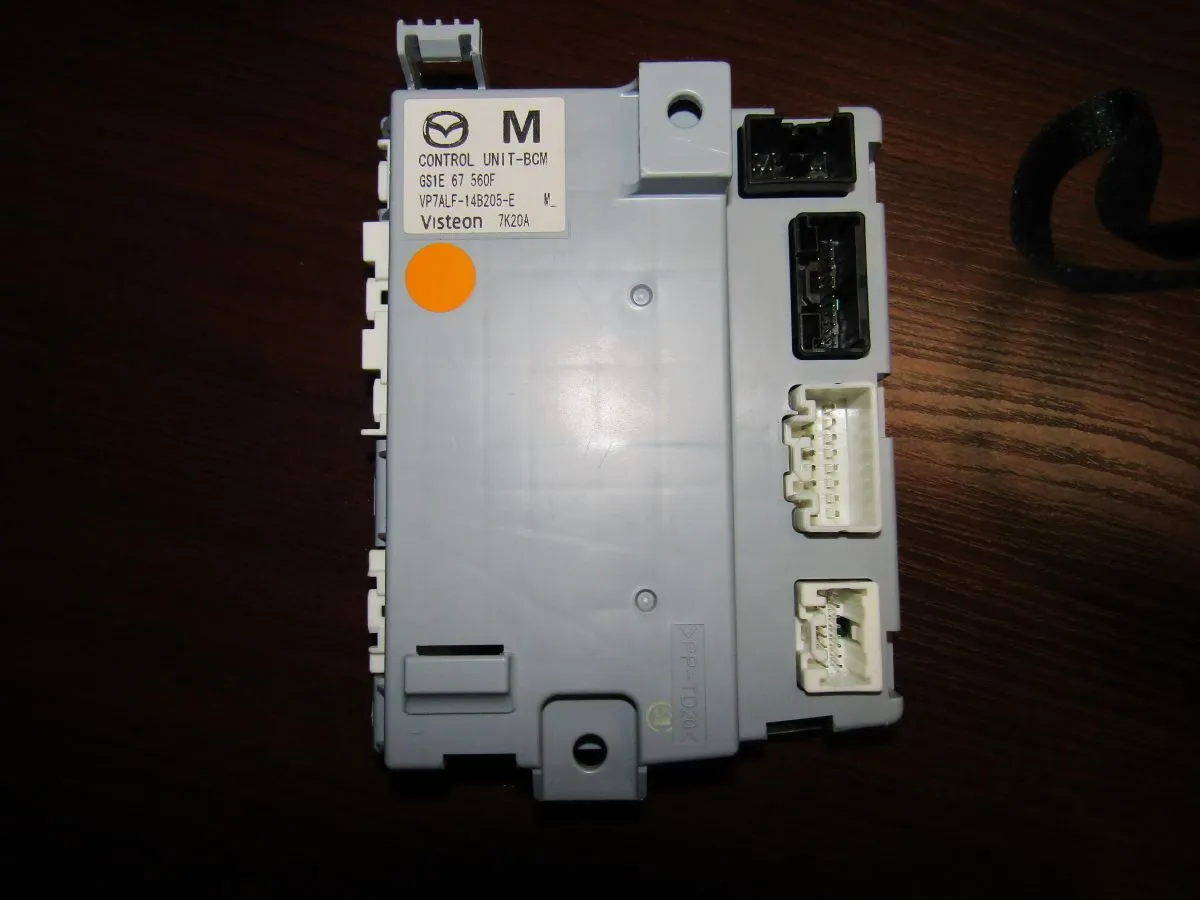

Najczęstsze objawy, które wskazują na problem ze sterownikiem centralnego zamka

Z mojego doświadczenia wynika, że awaria modułu BCM, lub jego części odpowiedzialnej za centralny zamek, objawia się w dość charakterystyczny sposób. Warto zwrócić uwagę na poniższe sygnały, które mogą wskazywać na problem właśnie z tym elementem:

• Brak reakcji na pilota, nawet po wymianie baterii. To jeden z najczęstszych objawów, który od razu powinien wzbudzić Twoje podejrzenia.
• Problemy z otwieraniem lub zamykaniem wszystkich lub pojedynczych drzwi. Czasem zamek działa tylko w jednych drzwiach, innym razem w żadnych.
• Samoczynne, nieregularne zamykanie i otwieranie się zamków, na przykład podczas jazdy lub postoju. Jest to nie tylko irytujące, ale i może być niebezpieczne.
• Niestabilne działanie systemu, któremu towarzyszą nietypowe dźwięki podczas próby zamknięcia lub otwarcia.
• W modelach z automatycznie składanymi lusterkami, lusterka mogą się składać/rozkładać przy otwieraniu/zamykaniu drzwi, a zamek centralny może "wariować", co wskazuje na szerszy problem z BCM.
• Brak możliwości zaprogramowania nowych kluczyków/pilotów, co jest bezpośrednio związane z funkcjami modułu BCM.

Czy to na pewno sterownik? Inne możliwe przyczyny awarii, które warto wykluczyć

Zanim zabierzesz się za demontaż i poszukiwanie modułu BCM, chciałbym podkreślić, że problemy z centralnym zamkiem nie zawsze oznaczają jego awarię. Czasem przyczyna jest znacznie prostsza do usunięcia. Zawsze warto najpierw wykluczyć inne, bardziej banalne usterki, które mogą dawać podobne objawy:

• Uszkodzone mikrostyki w zamkach drzwi. Z czasem mogą się zużyć lub zanieczyścić, co prowadzi do błędnych sygnałów.
• Przerwane przewody w przelotce między drzwiami a karoserią. Ciągłe otwieranie i zamykanie drzwi może doprowadzić do przetarcia lub pęknięcia izolacji, a w konsekwencji przerwania przewodów.
• Skorodowane złącza elektryczne. Wilgoć i brud mogą powodować korozję na pinach i wtyczkach, zakłócając przepływ sygnałów.
• Niska bateria w pilocie. Choć to podstawowa rzecz, często zapominamy o jej sprawdzeniu, a może ona być przyczyną braku reakcji centralnego zamka.

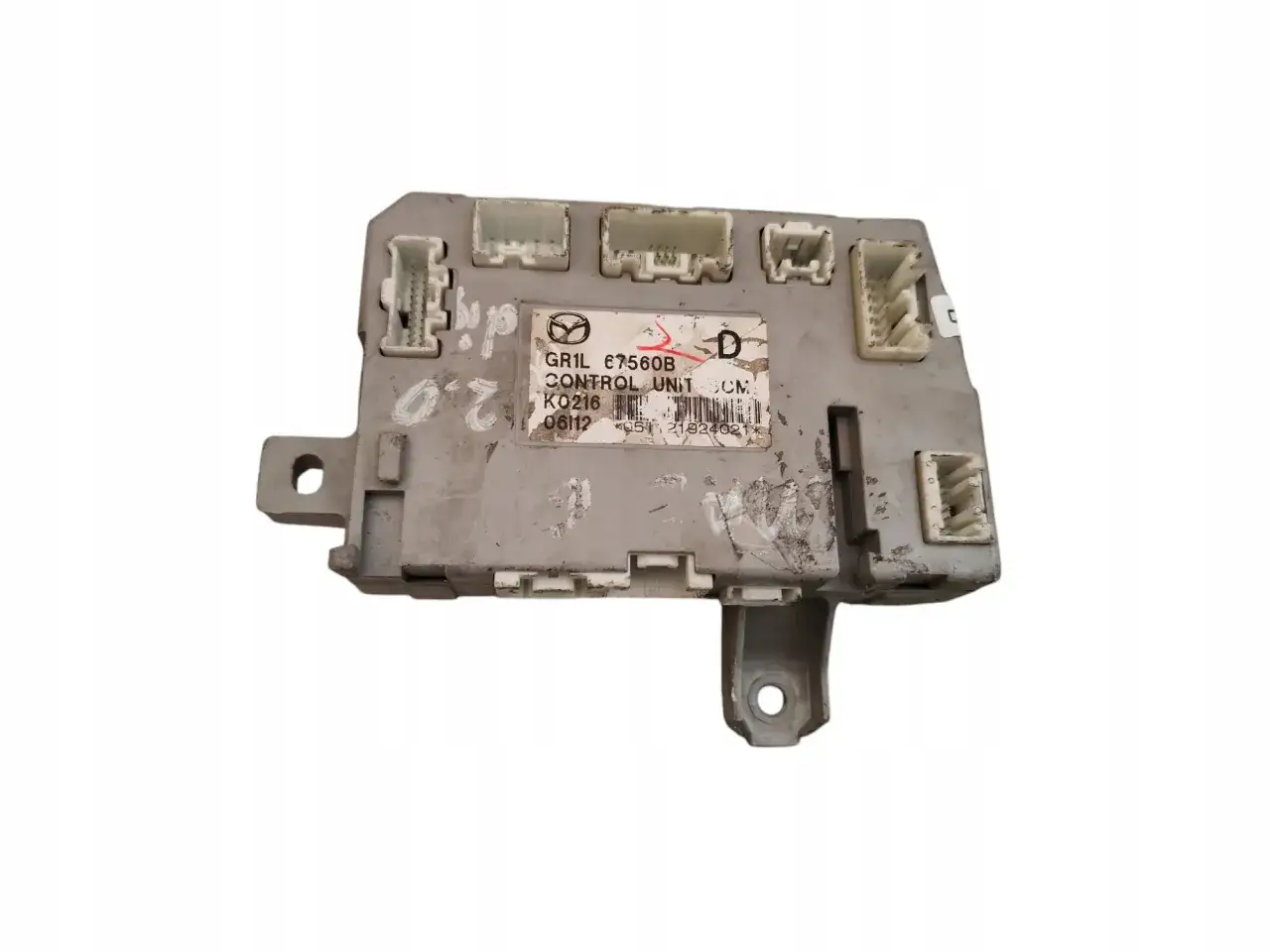

Gdzie szukać sterownika w Maździe 6 pierwszej generacji (GG/GY, 2002-2007)?

Pierwsza generacja Mazdy 6, oznaczona jako GG/GY, to model, w którym lokalizacja modułu BCM może wykazywać pewne różnice, zwłaszcza między wersjami przedliftowymi a poliftowymi. Moduł BCM jest naszym celem, ponieważ to on integruje funkcje sterowania centralnym zamkiem.

Lokalizacja w modelach przedliftowych przewodnik krok po kroku

W modelach przedliftowych (produkowanych orientacyjnie w latach 2002-2005) moduł BCM bywał umieszczany w kilku miejscach. Najczęściej spotykałem go za schowkiem pasażera lub w okolicy skrzynki bezpieczników po stronie kierowcy. Aby uzyskać dostęp do tych obszarów, zazwyczaj konieczne jest odkręcenie kilku śrub mocujących schowek lub delikatne podważenie plastikowych osłon pod deską rozdzielczą. Zawsze postępuj ostrożnie, aby nie uszkodzić delikatnych zaczepów i plastików.

Lokalizacja w modelach poliftowych kluczowe różnice i jak dostać się do modułu

W modelach poliftowych (lata 2005-2007) lokalizacja modułu BCM jest zazwyczaj bardziej precyzyjna. Jak zauważyłem, w wielu egzemplarzach moduł sterujący z bezpiecznikami i przekaźnikami znajduje się przy lewym przednim słupku, w okolicy dźwigni otwierania maski. Aby się do niego dostać, musisz zdemontować osłonę słupka oraz panele znajdujące się pod kierownicą. Czasem wymaga to odkręcenia kilku wkrętów i odpięcia zatrzasków. Warto również pamiętać, że niektóre źródła wskazują na alternatywne miejsca, takie jak "za schowkiem po stronie pasażera lub po lewej stronie, za skrzynką bezpieczników", dlatego jeśli nie znajdziesz go w głównej lokalizacji, warto sprawdzić również te obszary.

Lokalizacja modułu BCM w Maździe 6 drugiej generacji (GH, 2007-2012)

W drugiej generacji Mazdy 6 (GH) moduł BCM, odpowiedzialny za szereg funkcji elektronicznych, w tym za centralny zamek, ma swoją specyficzną lokalizację. Dostęp do niego wymaga nieco pracy, ale jest to zadanie do wykonania dla osoby z podstawowymi umiejętnościami manualnymi.

Krok 1: Jak bezpiecznie zdemontować osłony pod kierownicą?

Aby dostać się do modułu BCM w Maździe 6 GH, pierwszym krokiem jest bezpieczny demontaż osłon pod kierownicą. Kluczem jest tutaj delikatność i użycie odpowiednich narzędzi, najlepiej plastikowych łapek do tapicerki, aby uniknąć zarysowań czy pęknięć. Zazwyczaj proces ten obejmuje:

1. Odkręcenie kilku śrub mocujących (często ukrytych pod zaślepkami).
2. Delikatne podważenie i odpięcie zatrzasków trzymających panel.
3. Odłączenie ewentualnych wtyczek elektrycznych, np. od regulacji lusterek czy świateł, które są zintegrowane z danym panelem.

Pamiętaj, aby wszystkie śruby i zatrzaski odkładać w bezpieczne miejsce, by niczego nie zgubić.

Krok 2: Identyfikacja modułu BCM za skrzynką bezpieczników

Po usunięciu osłon, moduł BCM w Maździe 6 GH najczęściej znajduje się za skrzynką bezpieczników, po lewej stronie, w okolicy nóg kierowcy. Jest to zazwyczaj dość duża, prostokątna, czarna skrzynka, do której podłączonych jest wiele wiązek przewodów za pomocą różnokolorowych wtyczek. Jego rozmiar i liczne połączenia pomogą Ci go zidentyfikować. Choć rzadziej, niektóre źródła podają również lokalizację za schowkiem pasażera, więc warto mieć to na uwadze jako alternatywę.

Uwaga na wodę! Jak nieszczelny szyberdach może uszkodzić elektronikę?

Co ważne, w przypadku problemów z centralnym zamkiem w modelach GH wyposażonych w szyberdach, często spotykam się z awariami BCM spowodowanymi... wodą. Nieszczelność szyberdachu może prowadzić do tego, że woda, zamiast być odprowadzana, zaczyna ściekać po słupkach i dostaje się w okolice modułu BCM. Wilgoć, a w konsekwencji korozja, potrafi skutecznie uszkodzić delikatną elektronikę. Dlatego, jeśli masz szyberdach i problemy z zamkiem, koniecznie sprawdź okolice modułu BCM pod kątem śladów wilgoci lub korozji. To częsta, choć często pomijana, przyczyna awarii w tej generacji.

Jak znaleźć sterownik centralnego zamka w najnowszej Maździe 6 (GJ/GL, od 2012)?

W trzeciej generacji Mazdy 6, oznaczonej jako GJ/GL (produkowanej od 2012 roku), moduł BCM również odgrywa kluczową rolę w działaniu centralnego zamka. Dostęp do niego jest nieco inny niż w poprzednich generacjach i wymaga demontażu schowka pasażera.

Demontaż schowka pasażera instrukcja od A do Z

Aby dostać się do modułu BCM w Maździe 6 GJ/GL, musisz zdemontować schowek pasażera. To zadanie, które wymaga cierpliwości i precyzji, aby nie uszkodzić elementów wnętrza:

1. Otwórz schowek pasażera.
2. Zlokalizuj śruby mocujące schowek. Zazwyczaj są one widoczne po otwarciu schowka, na jego górnej i dolnej krawędzi, a także po bokach. Może być ich od 4 do 6.
3. Odkręć wszystkie śruby.
4. Jeśli schowek posiada linkę lub amortyzator spowalniający jego opadanie, delikatnie go odepnij.
5. Ostrożnie wyciągnij schowek z deski rozdzielczej, uważając na ewentualne podłączone wiązki przewodów (np. od oświetlenia schowka). Odłącz je, jeśli to konieczne.

Pamiętaj, aby podczas demontażu używać narzędzi, które nie porysują plastików, a wszystkie elementy odkładać w uporządkowany sposób.

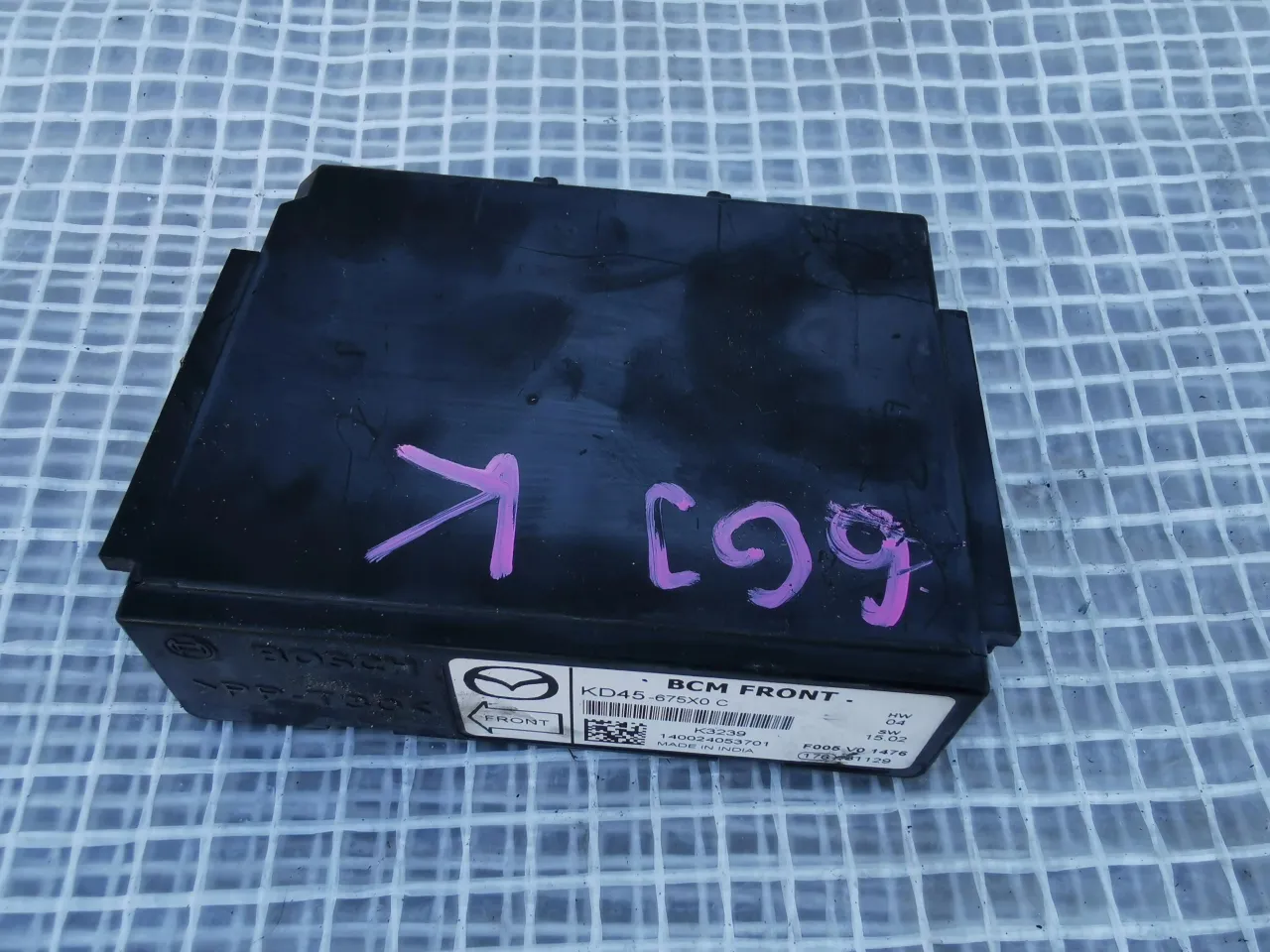

Odnalezienie i identyfikacja właściwego modułu (BCM)

Po demontażu schowka pasażera, moduł BCM będzie widoczny pod deską rozdzielczą, za schowkiem w kabinie pasażera. Podobnie jak w poprzednich generacjach, będzie to zazwyczaj spora skrzynka z licznymi wtyczkami i wiązkami przewodów. Jest to główny moduł odpowiedzialny za centralny zamek. Warto również wspomnieć, że w tej generacji może występować dodatkowy moduł RBCM (Rear Body Control Module) w bagażniku, ale to właśnie BCM pod deską rozdzielczą jest kluczowy dla funkcji centralnego zamka.

Zlokalizowałem moduł co dalej? Podstawowa diagnostyka i kolejne kroki

Gratuluję! Zlokalizowanie modułu BCM to już duży sukces. Teraz, gdy masz do niego dostęp, możemy przejść do podstawowej diagnostyki. Zawsze pamiętaj o bezpieczeństwie to absolutny priorytet.

Przed przystąpieniem do prac przy module BCM zaleca się odłączenie akumulatora.

Odłączenie akumulatora minimalizuje ryzyko zwarcia, uszkodzenia elektroniki lub porażenia prądem. Po odłączeniu, odczekaj kilka minut, aby upewnić się, że wszystkie kondensatory w układzie się rozładowały.

Jak wizualnie ocenić stan modułu i jego połączeń?

Po odłączeniu zasilania i ewentualnym odpięciu wtyczek od modułu BCM, przeprowadź dokładną inspekcję wizualną. Szukaj następujących oznak:

• Ślady korozji na pinach i złączach. Nawet niewielka warstwa rdzy lub zielonkawego nalotu może zakłócać sygnały.
• Przepalone elementy (np. kondensatory, rezystory) na płytce drukowanej, jeśli moduł jest otwieralny. Ich uszkodzenie często jest widoczne gołym okiem jako ciemne plamy lub pęknięcia.
• Luźne lub uszkodzone przewody w wiązkach prowadzących do modułu. Sprawdź, czy żaden przewód nie jest przetarty lub całkowicie przerwany.
• Ślady wilgoci lub zalania. Szukaj zacieków, osadów mineralnych lub nieprzyjemnego zapachu pleśni, co może wskazywać na problem z wodą.

Przeczytaj również: Peugeot 206: Centralny zamek nie działa? Znajdź BSI i napraw!

Kiedy naprawa jest możlizna, a kiedy konieczna jest wymiana?

Decyzja o naprawie lub wymianie modułu BCM zależy od skali uszkodzeń. Jeśli zauważysz jedynie lekką korozję na stykach, często wystarczy dokładne wyczyszczenie ich specjalnym preparatem do elektroniki. Czasem udaje się również przylutować luźny przewód. Jednakże, w przypadku poważnych uszkodzeń, takich jak przepalone elementy na płytce drukowanej, rozległe zalanie lub uszkodzenia mechaniczne, wymiana modułu BCM jest zazwyczaj jedynym rozwiązaniem. Warto pamiętać, że po wymianie modułu często konieczne jest jego zaprogramowanie do samochodu, co wymaga specjalistycznego sprzętu i wiedzy. Jeśli masz wątpliwości co do zakresu uszkodzeń lub nie czujesz się pewnie w samodzielnej naprawie, zawsze rekomenduję konsultację z doświadczonym elektrykiem samochodowym lub autoryzowanym serwisem. Ich wiedza i narzędzia pozwolą na precyzyjną diagnozę i skuteczną naprawę.
