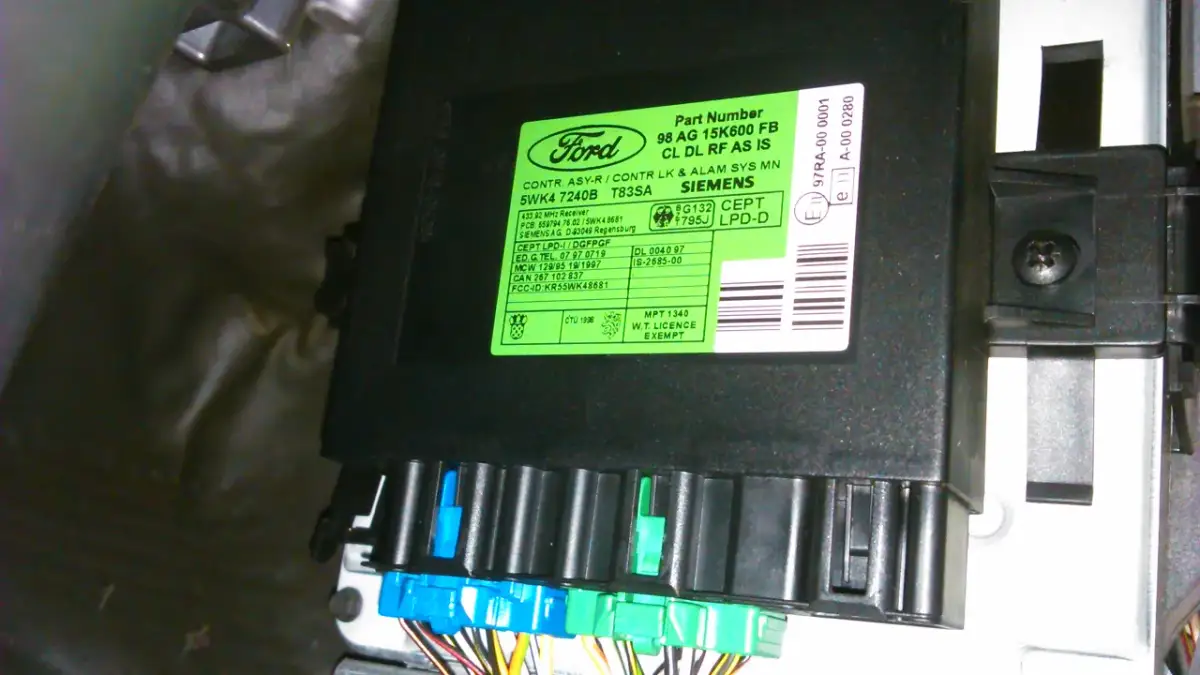

Ford Galaxy: Gdzie ukryto sterownik centralnego zamka? Mk1-Mk4

Niedziałający centralny zamek to jedna z tych usterek, która potrafi skutecznie uprzykrzyć życie każdemu kierowcy. Od ciągłego sprawdzania, czy auto jest zamknięte, po frustrację, gdy pilot nie reaguje problem ten wymaga szybkiej diagnozy. Kluczem do rozwiązania jest często zlokalizowanie i sprawdzenie sterownika centralnego zamka, który bywa nazywany modułem komfortu lub BCM. W Fordzie Galaxy, w zależności od generacji, jego umiejscowienie może się znacząco różnić, a ja postaram się przeprowadzić Cię przez ten proces krok po kroku, abyś wiedział, gdzie szukać i na co zwrócić uwagę.

Twój centralny zamek wariuje? Zanim zaczniesz, zrozum, czego szukasz

Kiedy centralny zamek zaczyna szwankować, łatwo wpaść w pułapkę domysłów i niepotrzebnie rozbierać pół samochodu. Zanim jednak chwycisz za narzędzia, warto zrozumieć, że problem nie zawsze leży w samym sterowniku. Czasami winne są uszkodzone przewody, siłowniki w drzwiach, a nawet sam pilot. Niemniej jednak, moduł sterujący jest często punktem wyjścia do diagnostyki, dlatego tak ważne jest, aby wiedzieć, gdzie go szukać i jak się do niego dostać.

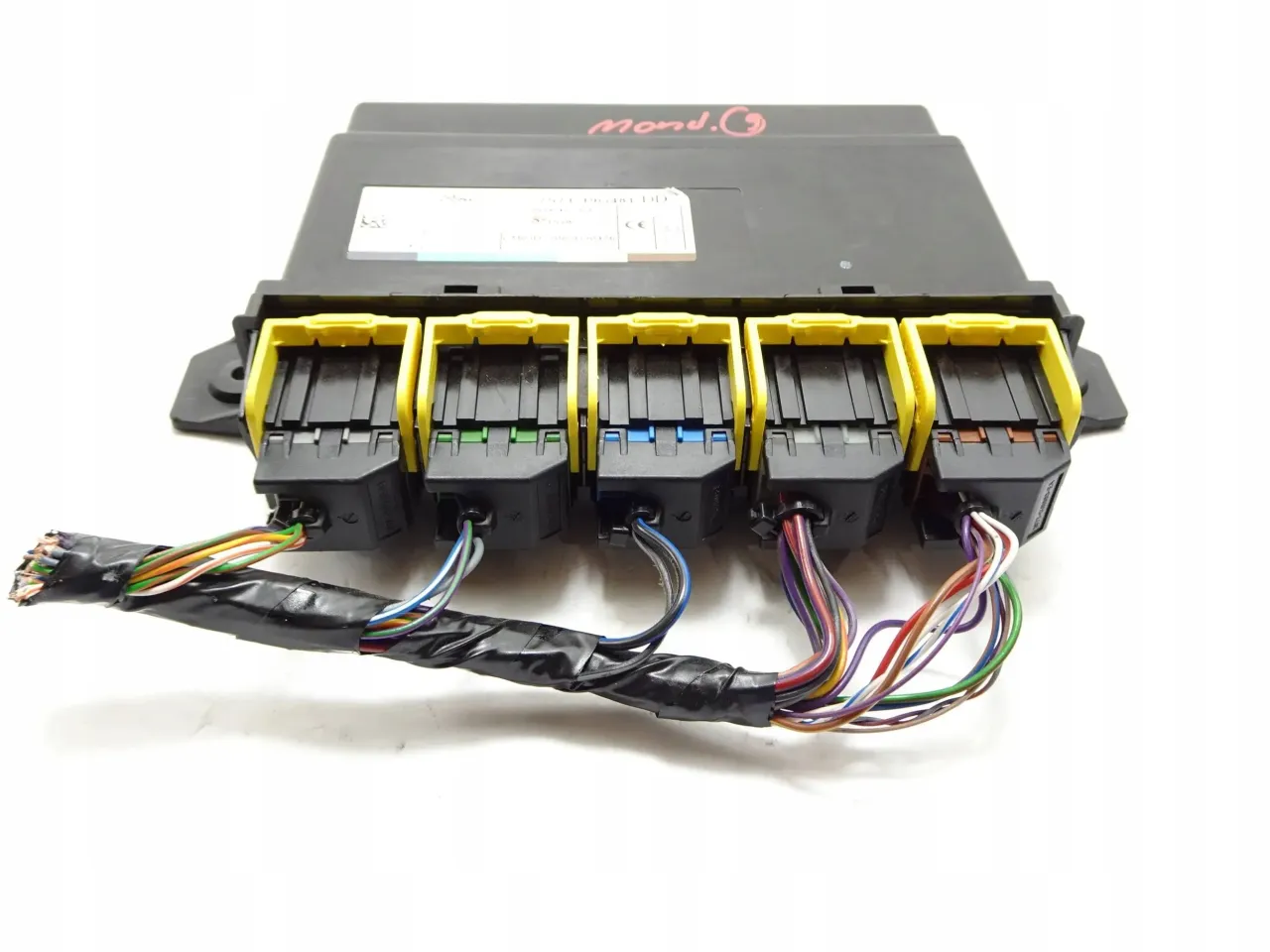

Sterownik, moduł komfortu czy BCM? Poznaj nazwy wroga

W świecie motoryzacji nazewnictwo bywa mylące, a Ford Galaxy nie jest tu wyjątkiem. Moduły odpowiedzialne za centralny zamek mogą być określane różnie, w zależności od generacji i stopnia integracji funkcji. Najczęściej spotkasz się z terminami takimi jak "moduł komfortu" to określenie dominowało w starszych generacjach i odnosiło się do jednostki sterującej nie tylko zamkiem, ale i oświetleniem wewnętrznym czy szybami. W nowszych modelach pojawił się "GEM" (Generic Electronic Module), który rozszerzał zakres funkcji. Obecnie standardem jest "BCM" (Body Control Module), czyli centralny moduł nadwozia, który integruje większość funkcji elektronicznych pojazdu, w tym oczywiście centralny zamek. Jeśli problem dotyczy wyłącznie pilota, możesz również usłyszeć o "IRX", czyli module odbiornika fal radiowych. Ważne jest, aby pamiętać, że te nazwy często odnoszą się do tej samej lub zintegrowanej funkcji, a ich lokalizacja zmienia się wraz z ewolucją modelu.

Typowe objawy usterki kiedy poszukiwania sterownika są uzasadnione?

Zanim zaczniesz demontaż, upewnij się, że problem faktycznie wskazuje na sterownik. Poniżej przedstawiam typowe objawy, które mogą sugerować jego awarię:

• Brak reakcji na pilota: Jeśli zamki nie reagują na sygnał z kluczyka, a bateria w pilocie jest sprawna, to może wskazywać na problem z modułem IRX lub samym modułem komfortu/BCM.
• Samoczynne zamykanie lub otwieranie się zamków: To klasyczny objaw uszkodzonego sterownika, często spowodowany zimnymi lutami lub wilgocią.
• Niedziałające zamki w jednych lub wszystkich drzwiach: Jeśli siłowniki nie reagują, a bezpieczniki są w porządku, winnym może być moduł.
• Problemy towarzyszące: Awaria centralnego zamka często idzie w parze z innymi usterkami, takimi jak niedziałające oświetlenie wewnętrzne, problemy z szybami elektrycznymi czy nawet wycieraczkami. To silny sygnał, że problem leży w module komfortu lub BCM, który steruje tymi wszystkimi funkcjami.
• Brak komunikacji z modułem diagnostycznym: Jeśli po podłączeniu komputera diagnostycznego nie ma możliwości odczytu błędów z modułu odpowiedzialnego za centralny zamek, to również wskazuje na jego uszkodzenie.

Pamiętaj, że "zimne luty" (czyli pęknięcia w połączeniach lutowniczych na płytce drukowanej) oraz uszkodzenia spowodowane wilgocią to najczęstsze przyczyny awarii modułów elektronicznych w samochodach.

Lokalizacja sterownika w Ford Galaxy Mk1 (1995-2006) Przewodnik krok po kroku

Pierwsza generacja Forda Galaxy, produkowana w latach 1995-2006, jest konstrukcyjnie bardzo blisko spokrewniona z Volkswagenem Sharanem i Seatem Alhambrą. To ważne, ponieważ wiele rozwiązań technicznych, w tym lokalizacja komponentów elektronicznych, jest w nich identyczna. Jeśli Twój Galaxy to właśnie ten model, mam dla Ciebie konkretne wskazówki, gdzie szukać modułu komfortu.

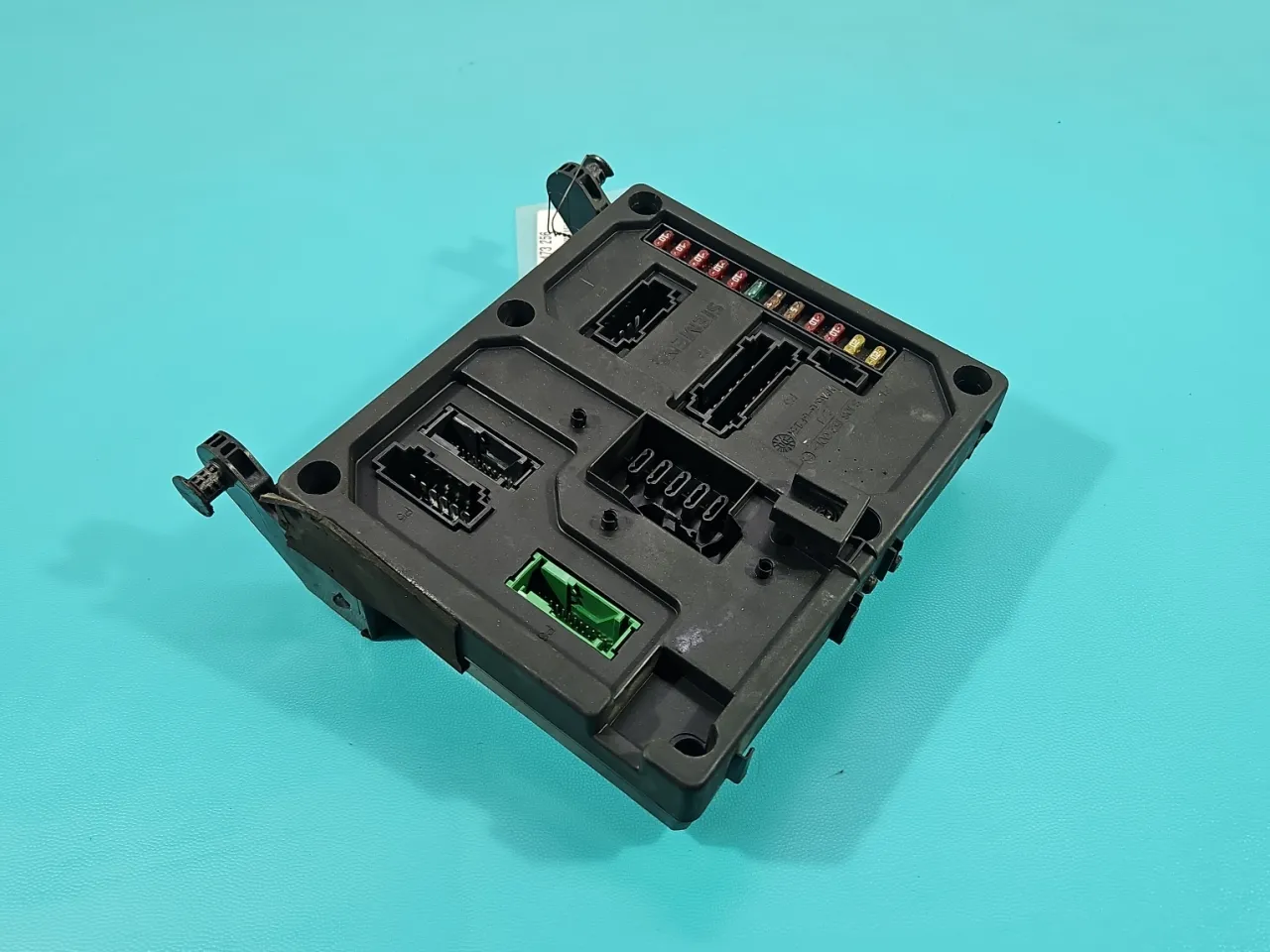

Główny podejrzany: Miejsce pod fotelem kierowcy

W zdecydowanej większości Fordów Galaxy Mk1 moduł komfortu, który odpowiada za centralny zamek, oświetlenie wewnętrzne i szyby elektryczne, znajduje się pod fotelem kierowcy. Jest to dość niefortunne miejsce, często narażone na zalanie, co jest jedną z głównych przyczyn jego awarii.

Aby się do niego dostać, musisz wykonać następujące kroki:

1. Przesuń fotel kierowcy maksymalnie do przodu i unieś go do góry, jeśli ma taką możliwość.
2. Od tyłu fotela, pod wykładziną lub w specjalnej plastikowej obudowie, powinieneś zobaczyć moduł. Czasami jest on schowany w czarnej, prostokątnej skrzynce.
3. Jeśli nie widać go od razu, być może trzeba będzie odkręcić cztery śruby mocujące fotel do podłogi (zazwyczaj torx) i delikatnie go odchylić lub wyjąć z samochodu (pamiętaj o odłączeniu akumulatora i odpięciu kostek elektrycznych pod fotelem, np. od poduszek powietrznych czy podgrzewania, aby uniknąć błędów).
4. Moduł jest zazwyczaj umieszczony w plastikowym koszyku lub bezpośrednio pod grubą wykładziną. Po zlokalizowaniu odepnij z niego kostki elektryczne.

Z mojego doświadczenia wynika, że to właśnie tam najczęściej trafia woda z rozlanych napojów, topniejącego śniegu z butów czy nieszczelności karoserii, co prowadzi do korozji i uszkodzeń.

Alternatywna lokalizacja: Okolice deski rozdzielczej

Chociaż rzadziej, w niektórych wersjach wyposażenia lub rocznikach Forda Galaxy Mk1 moduł komfortu może być umieszczony pod deską rozdzielczą po stronie kierowcy. Jeśli nie znajdziesz go pod fotelem, warto zajrzeć w okolice skrzynki bezpieczników, pod osłony kolumny kierowniczej lub za dolną część deski. Dostęp do niego w tym miejscu jest zazwyczaj trudniejszy i wymaga demontażu większej liczby elementów plastikowych.

Zanim rozbierzesz pół auta: Sprawdź wiązki w drzwiach częstsza przyczyna problemów

Zanim jednak zabierzesz się za demontaż fotela czy deski rozdzielczej, mam dla Ciebie bardzo ważną radę. W Fordach Galaxy Mk1 (i ich bliźniakach) uszkodzone przewody w gumowych przelotkach między drzwiami a karoserią są niezwykle częstą przyczyną problemów z centralnym zamkiem. Ciągłe otwieranie i zamykanie drzwi powoduje łamanie się kabli w tych elastycznych osłonach. Objawy są bardzo podobne do awarii modułu, a naprawa jest znacznie prostsza i tańsza. Zawsze sprawdzaj te wiązki w pierwszej kolejności, szczególnie w drzwiach kierowcy i tylnej klapie!

Gdzie jest moduł komfortu (GEM/BCM) w Ford Galaxy Mk2 (2006-2015)?

Druga generacja Forda Galaxy to już zupełnie inna konstrukcja, oparta na płycie podłogowej Forda Mondeo Mk4. W tych modelach funkcje centralnego zamka są zazwyczaj zintegrowane z bardziej zaawansowanym modułem elektronicznym, znanym jako GEM (Generic Electronic Module) lub BCM (Body Control Module). To właśnie on odpowiada za większość funkcji elektrycznych i elektronicznych w samochodzie.

Jak dostać się do modułu za schowkiem pasażera? Instrukcja demontażu

W Fordzie Galaxy Mk2 moduł GEM/BCM znajduje się najczęściej za schowkiem po stronie pasażera. Dostęp do niego jest stosunkowo prosty, choć wymaga nieco cierpliwości:

1. Otwórz schowek pasażera.
2. Zlokalizuj śruby mocujące schowek. Zazwyczaj są to kilka śrub krzyżakowych lub torx, umieszczonych na górze, dole i po bokach schowka. Czasami jedna lub dwie śruby mogą być ukryte pod zaślepkami.
3. Po odkręceniu wszystkich śrub, delikatnie pociągnij schowek do siebie. Może być on również połączony z elementami deski rozdzielczej za pomocą zatrzasków, więc działaj ostrożnie, aby nie połamać plastikowych zaczepów.
4. Po wyjęciu schowka, za nim, po prawej stronie, powinieneś zobaczyć duży moduł elektroniczny, często w czarnej obudowie, z wieloma podłączonymi kostkami kablowymi. To właśnie Twój moduł GEM/BCM.
5. Aby go odłączyć, musisz zwolnić zatrzaski na kostkach i delikatnie je odpiąć. Pamiętaj, aby przed demontażem odłączyć akumulator, aby uniknąć zwarć i błędów.

Moduł ten jest sercem wielu systemów w samochodzie, więc jego uszkodzenie może objawiać się nie tylko problemami z zamkiem, ale i innymi usterkami elektrycznymi.

Pilot nie działa? Zwróć uwagę na moduł pod podsufitką

Jeśli problem z centralnym zamkiem dotyczy wyłącznie braku reakcji na pilota, a zamki działają poprawnie z kluczyka w drzwiach lub przycisku wewnątrz samochodu, to istnieje duże prawdopodobieństwo, że winowajcą nie jest moduł GEM/BCM, lecz moduł odbiornika fal radiowych (IRX). Ten niewielki moduł jest odpowiedzialny za odbieranie sygnału z pilota i przekazywanie go do głównego sterownika.

W Fordzie Galaxy Mk2 moduł IRX znajduje się zazwyczaj pod podsufitką, w okolicach lusterka wstecznego lub lampki oświetlenia wnętrza. Dostęp do niego wymaga delikatnego demontażu elementów podsufitki lub panelu oświetleniowego. Nie będę wchodził w szczegółowe instrukcje demontażu podsufitki, ponieważ jest to dość delikatna operacja, ale warto wiedzieć o jego istnieniu i lokalizacji, jeśli problem dotyczy tylko pilota.

Ford Galaxy Mk3 i Mk4 (od 2015) Gdzie ukryto elektronikę centralnego zamka?

W najnowszych generacjach Forda Galaxy, oznaczanych jako Mk3 i Mk4 (od 2015 roku), elektronika pokładowa jest znacznie bardziej zaawansowana i zintegrowana. Funkcjonalność centralnego zamka nie jest już realizowana przez osobny "moduł komfortu", lecz jest w pełni wbudowana w główny moduł nadwozia, czyli BCM (Body Control Module). Oznacza to, że diagnostyka i ewentualna naprawa stają się bardziej złożone.

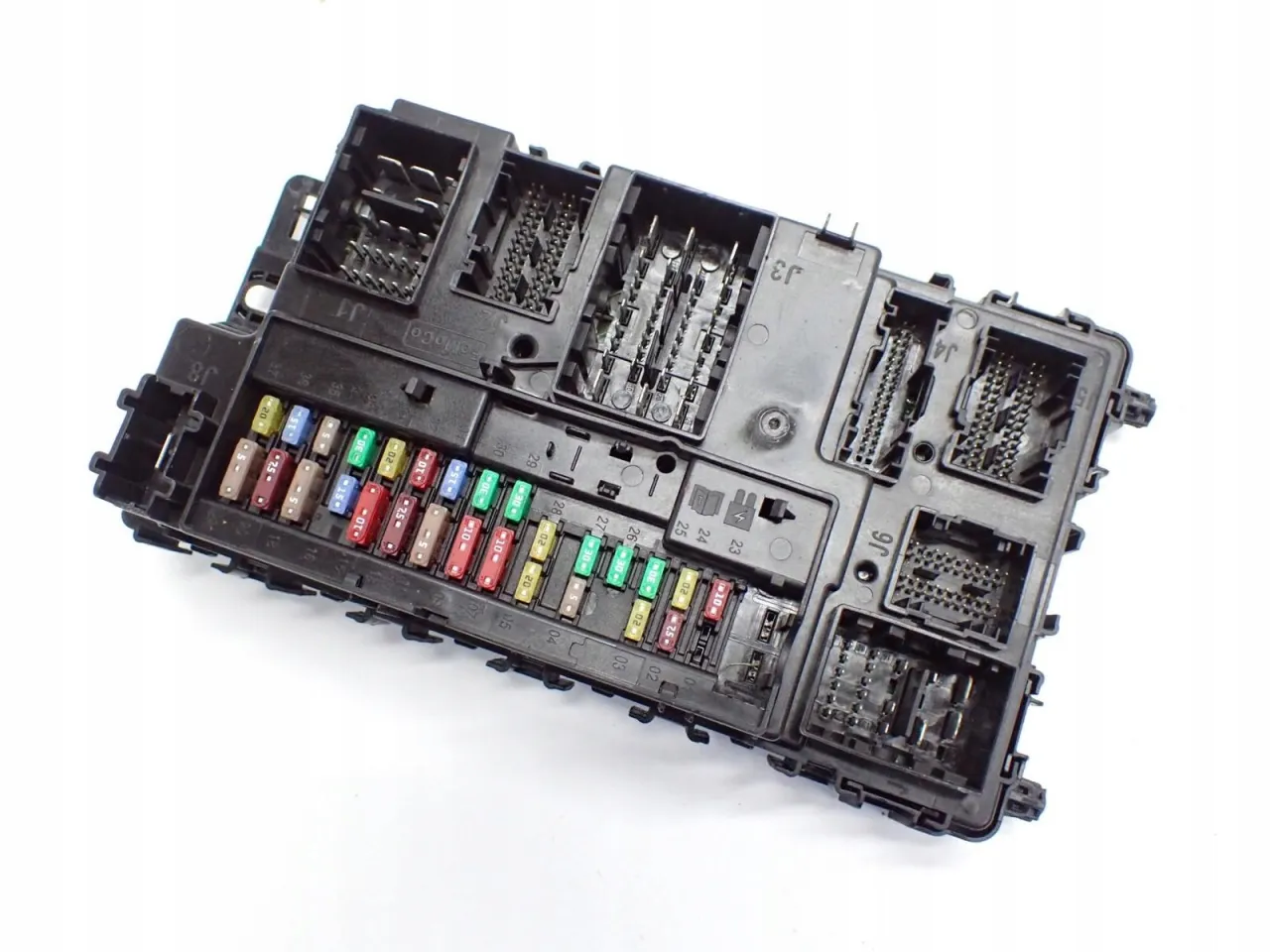

Rola zintegrowanego modułu BCM w nowoczesnym Galaxy

W Fordach Galaxy Mk3 i Mk4 moduł BCM to prawdziwe centrum dowodzenia. Jest to centralny komputer zarządzający niemal całą elektroniką pokładową od świateł, przez wycieraczki, szyby, aż po oczywiście centralny zamek i systemy bezpieczeństwa. Zamiast wielu mniejszych modułów, mamy jedną, bardzo złożoną jednostkę.

Lokalizacja BCM w tych modelach jest zazwyczaj podobna do Mk2 najczęściej znajdziesz go za schowkiem pasażera lub w okolicach deski rozdzielczej po stronie pasażera. Jest to duży, prostokątny moduł z wieloma złączami, do którego podłączone są dziesiątki przewodów. Jego rola jest na tyle kluczowa, że wszelkie problemy z nim związane mogą objawiać się bardzo szerokim spektrum usterek.

Dlaczego w nowych modelach komputer jest ważniejszy niż śrubokręt?

Wraz ze wzrostem złożoności elektroniki w nowych modelach, zmienia się również podejście do diagnostyki i naprawy. W przypadku Forda Galaxy Mk3 i Mk4, diagnostyka problemów z centralnym zamkiem niemal zawsze wymaga podłączenia do komputera diagnostycznego. Specjalistyczne oprogramowanie pozwala na odczytanie kodów błędów, sprawdzenie parametrów pracy poszczególnych komponentów i identyfikację źródła problemu.

Fizyczna ingerencja w moduł BCM bez odpowiedniej wiedzy, schematów elektrycznych i narzędzi diagnostycznych jest w tych modelach wysoce niewskazana. Ryzykujesz nie tylko pogorszenie istniejącej usterki, ale także uszkodzenie innych, powiązanych systemów. Wymiana modułu BCM w nowszych generacjach to również skomplikowany proces, który często wymaga programowania i adaptacji do konkretnego pojazdu, co jest możliwe tylko w autoryzowanym serwisie lub u specjalisty z odpowiednim sprzętem.

Znalazłeś sterownik i co dalej? Podstawowa diagnostyka i możliwe rozwiązania

Gratulacje! Zlokalizowanie sterownika to już połowa sukcesu. Teraz czas na podstawową diagnostykę, która pozwoli Ci ocenić, czy moduł nadaje się do naprawy, czy też czeka Cię jego wymiana. Pamiętaj, aby zawsze pracować z odłączonym akumulatorem, aby uniknąć zwarć i uszkodzeń.

Oględziny płytki: Czego szukać po otwarciu obudowy modułu?

Jeśli moduł jest rozbieralny (w starszych generacjach jest to często możliwe), możesz spróbować otworzyć jego obudowę i dokładnie obejrzeć płytkę drukowaną. Szukaj następujących rzeczy:

• Zimne luty: To pęknięcia w połączeniach lutowniczych, które wyglądają jak małe, matowe pierścienie wokół nóżek elementów. Często są przyczyną sporadycznych usterek. Można je spróbować przelutować za pomocą lutownicy precyzyjnej.
• Ślady wilgoci lub korozji: Jeśli moduł był zalany, zobaczysz białe, zielone lub niebieskie naloty na płytce i elementach. Korozja może uszkodzić ścieżki i komponenty.
• Spalone elementy: Poszukaj czarnych, osmalonych miejsc lub pękniętych obudów układów scalonych, rezystorów czy kondensatorów. To świadczy o poważnym uszkodzeniu elektrycznym.
• Uszkodzone ścieżki: Czasami ścieżki na płytce mogą być przerwane lub skorodowane.

Oględziny wykonuj pod dobrym światłem, a najlepiej z użyciem lupy. Pamiętaj, że manipulowanie przy elektronice wymaga ostrożności i minimalnej wiedzy. Jeśli nie czujesz się na siłach, lepiej zleć to specjaliście.

Przeczytaj również: Awaria? Jak wyjąć koło zapasowe Peugeot 5008 (nawet zardzewiałe)

Kiedy naprawa ma sens, a kiedy konieczna jest wymiana?

Decyzja o naprawie czy wymianie modułu zależy od skali uszkodzeń:

• Naprawa ma sens, gdy:
  • Wykryłeś zimne luty ich przelutowanie jest często skutecznym i niedrogim rozwiązaniem.
  • Wystąpiły niewielkie ślady wilgoci, które nie spowodowały poważnej korozji, a po dokładnym wyczyszczeniu płytki moduł może wrócić do życia.
  • Problem dotyczy łatwo wymienialnego elementu, np. spalonego rezystora, który można wylutować i zastąpić nowym.
• Wymiana jest konieczna, gdy:
  • Moduł jest poważnie zalany, a korozja objęła wiele elementów i ścieżek.
  • Wykryto spalone układy scalone lub inne kluczowe komponenty, których wymiana jest nieopłacalna lub niemożliwa bez specjalistycznego sprzętu.
  • Moduł w ogóle nie komunikuje się z komputerem diagnostycznym, co często wskazuje na jego całkowite uszkodzenie.
  • W przypadku nowszych generacji (Mk3/Mk4), gdzie BCM jest bardzo złożony, wymiana jest często jedynym rozwiązaniem, a dodatkowo wymaga programowania i adaptacji nowego modułu do samochodu, co jest procesem skomplikowanym i wymaga specjalistycznego sprzętu.

Pamiętaj, że w przypadku wymiany modułu na używany, zwłaszcza w nowszych modelach, często konieczne jest jego dopasowanie do immobilizera i innych systemów samochodu. To nie jest po prostu "plug and play". Zawsze warto skonsultować się z doświadczonym mechanikiem lub elektronikiem samochodowym.
