Podłącz amperomierz do prostownika: Bezpieczny poradnik krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć amperomierz do prostownika samochodowego. Dowiesz się, dlaczego monitorowanie prądu ładowania jest kluczowe dla żywotności Twojego akumulatora, jak wybrać odpowiedni miernik i uniknąć najczęstszych błędów, zapewniając sobie pełną kontrolę nad procesem ładowania.

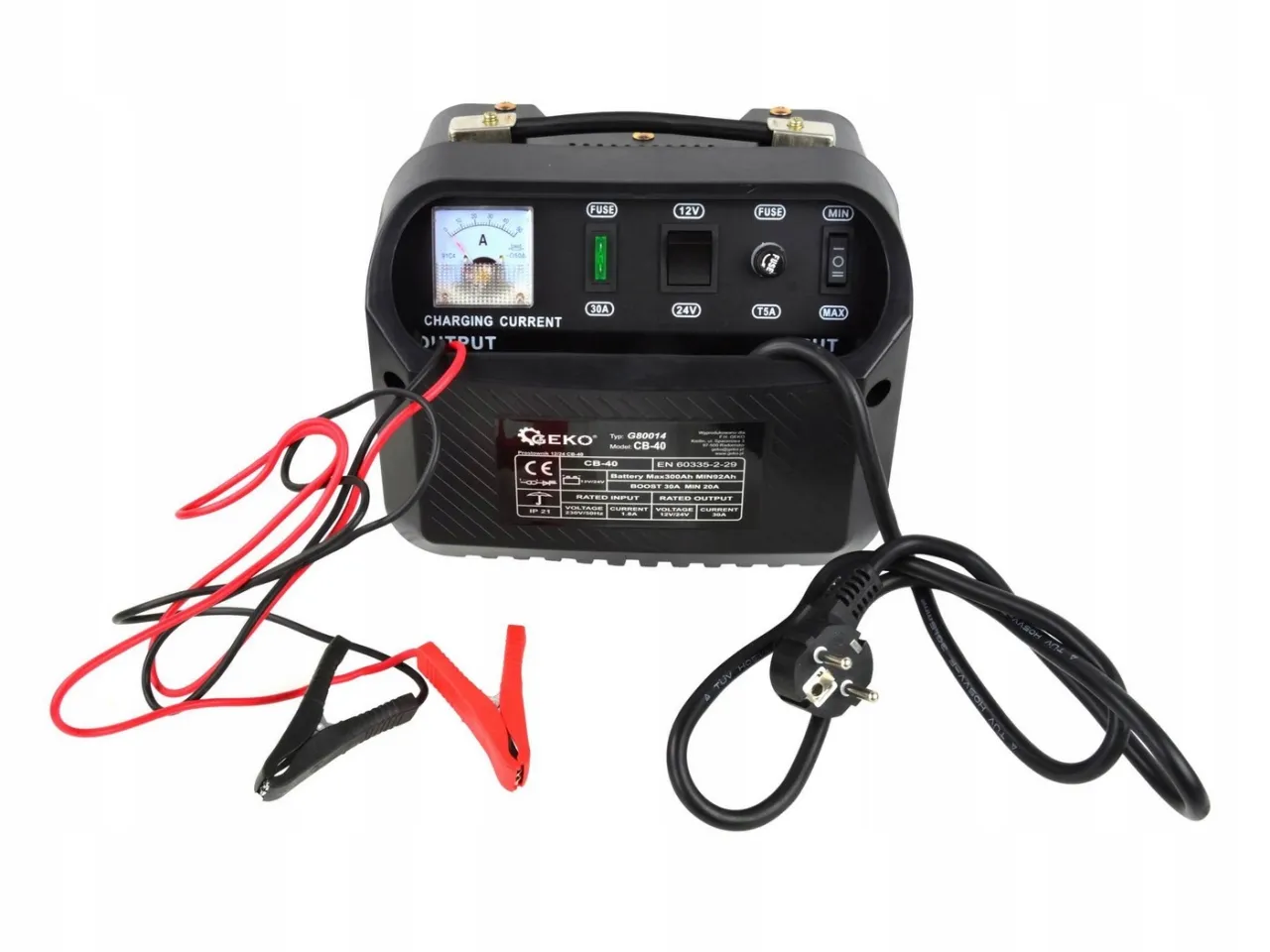

Dlaczego kontrola prądu ładowania jest kluczowa dla Twojego akumulatora?

Jako ktoś, kto spędził wiele godzin na pracy z akumulatorami i prostownikami, mogę śmiało powiedzieć, że monitorowanie prądu ładowania to absolutna podstawa dla każdego, kto chce dbać o żywotność swojego akumulatora samochodowego. Bez amperomierza działamy trochę po omacku nie wiemy, czy akumulator faktycznie przyjmuje prąd, z jaką intensywnością i kiedy jest już naładowany. To właśnie amperomierz dostarcza nam kluczowych informacji o stanie procesu ładowania, pozwalając na świadome zarządzanie energią.

Jak amperomierz chroni akumulator przed przeładowaniem i niedoładowaniem?

Obserwacja wskazań amperomierza to nic innego jak precyzyjne śledzenie "apetytu" akumulatora na prąd. Jeśli prąd ładowania jest zbyt wysoki i utrzymuje się na tym poziomie zbyt długo, ryzykujemy przeładowanie. To z kolei prowadzi do nadmiernego gazowania, ubytku elektrolitu, a w konsekwencji do uszkodzenia płyt akumulatora i znacznego skrócenia jego żywotności. Z drugiej strony, zbyt niski prąd lub jego brak sygnalizuje niedoładowanie, które również jest szkodliwe akumulator traci pojemność, szybciej się zasiarcza i nie jest w stanie dostarczyć pełnej mocy rozruchowej. Amperomierz pozwala nam interweniować, zanim dojdzie do nieodwracalnych szkód.

Zrozumieć proces: Co mówią Ci wskazania amperomierza na różnych etapach ładowania?

Wskazania amperomierza to prawdziwa opowieść o tym, co dzieje się w akumulatorze. Kiedy podłączamy mocno rozładowany akumulator, amperomierz powinien wskazać wysoki prąd ładowania to znak, że akumulator "chętnie" pobiera energię. W miarę jak akumulator się ładuje, jego wewnętrzny opór rośnie, a co za tym idzie, prąd ładowania powinien stopniowo spadać. Kiedy akumulator jest już prawie pełny, prąd powinien być bardzo niski, zbliżony do zera (lub do wartości prądu podtrzymującego, jeśli prostownik ma taką funkcję). Taka interpretacja pozwala nam nie tylko ocenić postęp ładowania, ale także zdiagnozować ewentualne problemy, takie jak uszkodzony akumulator, który nie przyjmuje prądu, lub prostownik, który nie działa prawidłowo.

Zanim zaczniesz: Jaki amperomierz wybrać do swojego prostownika?

Wybór odpowiedniego amperomierza to podstawa sukcesu i bezpieczeństwa. Na rynku znajdziemy wiele modeli, ale nie każdy będzie idealny do prostownika samochodowego. Musimy zwrócić uwagę na kilka kluczowych parametrów, aby nasz miernik działał precyzyjnie i służył nam przez długi czas.

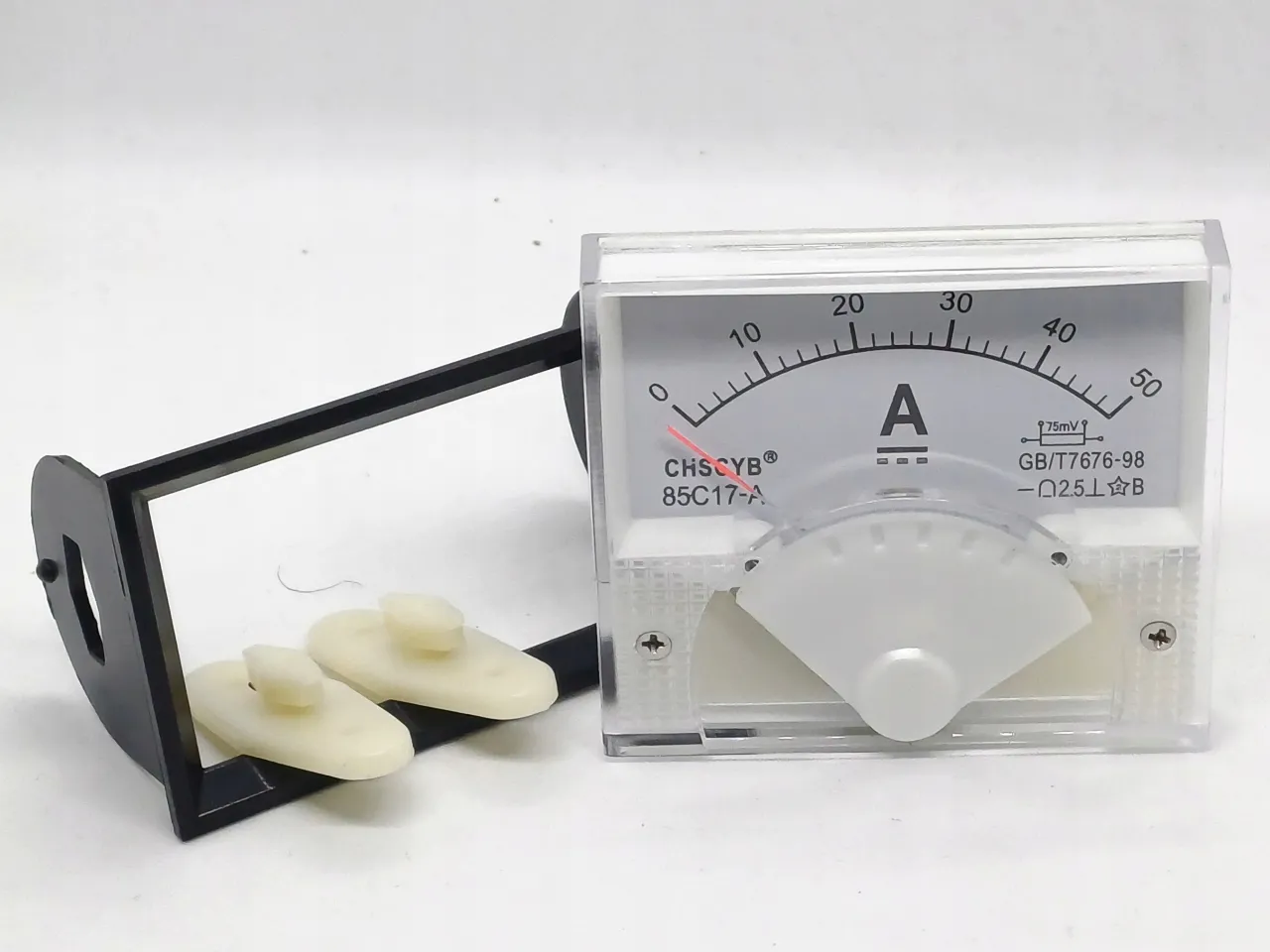

Miernik analogowy (wskazówkowy) czy cyfrowy (LED) co sprawdzi się lepiej w warsztacie?

Decyzja między miernikiem analogowym a cyfrowym często sprowadza się do osobistych preferencji i specyfiki zastosowania. Amperomierze analogowe, czyli wskazówkowe, są często bardziej odporne mechanicznie i nie wymagają dodatkowego zasilania (jeśli są to proste mierniki magnetoelektryczne). Ich wskazania są płynne, co ułatwia obserwację trendów, choć dokładność odczytu może być nieco niższa. Z kolei mierniki cyfrowe (z wyświetlaczem LED lub LCD) oferują większą precyzję i łatwość odczytu, wyświetlając konkretną wartość liczbową. Wymagają jednak zazwyczaj dodatkowego zasilania (np. 5V lub 12V) i mogą być bardziej wrażliwe na zakłócenia. W warsztacie, gdzie liczy się szybki i precyzyjny odczyt, często preferowane są cyfrowe, ale analogowe mają swój urok i niezawodność w trudniejszych warunkach.

Kluczowy parametr: Jak dobrać właściwy zakres prądowy (Ampery), by nie uszkodzić miernika?

To jest absolutnie krytyczny aspekt! Zakres pomiarowy amperomierza musi być zawsze wyższy niż maksymalny prąd, jaki jest w stanie dostarczyć Twój prostownik. Jeśli prostownik ma maksymalny prąd ładowania 10A, miernik o zakresie 0-5A zostanie natychmiast uszkodzony. Dla typowych prostowników samochodowych, które zazwyczaj oferują prąd ładowania w zakresie 5-15A, popularne i bezpieczne są mierniki o zakresie 0-10A, 0-15A lub 0-20A. Zawsze lepiej mieć pewien zapas, aby uniknąć przeciążenia i uszkodzenia miernika, co mogłoby prowadzić do niebezpiecznych sytuacji.

Kwestia bocznika: Kiedy jest potrzebny i jak go prawidłowo podłączyć?

W przypadku amperomierzy przeznaczonych do pomiaru większych prądów, zwłaszcza powyżej 10A, często spotkamy się z koniecznością zastosowania zewnętrznego bocznika. Bocznik to nic innego jak precyzyjny rezystor o bardzo małej rezystancji, który wpina się szeregowo w obwód, przez który płynie mierzony prąd. Sam miernik (często w formie woltomierza) podłącza się równolegle do bocznika i mierzy spadek napięcia na nim. Na podstawie tego spadku napięcia miernik oblicza i wyświetla wartość prądu. Wiele popularnych modułów woltomierza/amperomierza do 10A ma już wbudowany bocznik, więc nie musimy się o to martwić. Jeśli jednak Twój prostownik ma prąd np. 20A, a miernik wymaga zewnętrznego bocznika, upewnij się, że bocznik jest odpowiednio dobrany (np. 20A/75mV) i podłączony zgodnie z instrukcją miernika.

Podstawa, której nie można ignorować: Zasada podłączenia szeregowego

Zanim przejdziemy do praktycznych kroków, muszę podkreślić jedną, fundamentalną zasadę, która jest kluczowa dla bezpieczeństwa i prawidłowego działania amperomierza. Amperomierz zawsze podłączamy szeregowo w obwodzie. To nie jest sugestia, to jest wymóg techniczny. Niezrozumienie tej zasady to najczęstsza przyczyna uszkodzeń mierników i potencjalnie niebezpiecznych sytuacji.

Dlaczego podłączenie amperomierza równolegle to gwarancja uszkodzenia i zwarcia?

Wyobraź sobie amperomierz jako bardzo krótki odcinek przewodu o bardzo niskiej rezystancji. Jego zadaniem jest przepuszczenie przez siebie całego prądu, aby go zmierzyć. Jeśli podłączymy amperomierz równolegle do źródła napięcia (tak jak podłącza się woltomierz), to stworzymy niemalże bezpośrednie zwarcie! Prąd popłynie przez amperomierz, omijając akumulator, a ze względu na jego bardzo niską rezystancję, natężenie prądu będzie ogromne. Skutek? Natychmiastowe uszkodzenie miernika, a w najlepszym wypadku przepalenie bezpiecznika w prostowniku. W najgorszym iskrzenie, przegrzewanie się przewodów, a nawet pożar. Dlatego pamiętaj: nigdy nie podłączaj amperomierza równolegle!

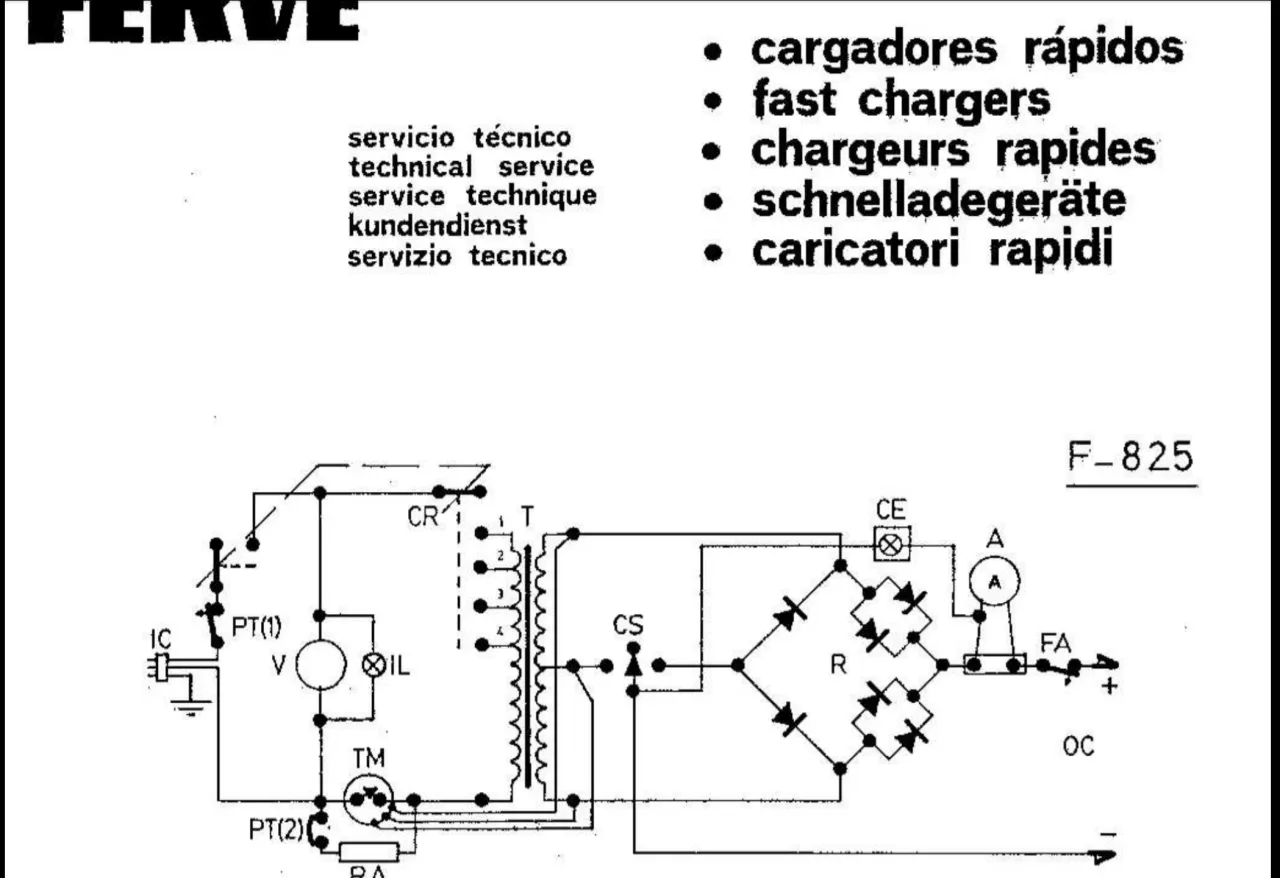

Wizualizacja sukcesu: Prosty schemat, który wyjaśni Ci wszystko

Aby to sobie lepiej wyobrazić, pomyśl o obwodzie ładowania jako o zamkniętej pętli, przez którą płynie prąd. Mamy prostownik, przewody i akumulator. Aby zmierzyć prąd, musimy tę pętlę "przerwać" w jednym miejscu i wstawić w nią amperomierz. Cały prąd, który płynie z prostownika do akumulatora, musi przejść przez miernik. Schemat ideowy wyglądałby tak: Prostownik (+) → Amperomierz → Akumulator (+), a następnie Akumulator (-) → Prostownik (-). Amperomierz staje się integralną częścią ścieżki prądu, a nie jej odgałęzieniem.

Instrukcja krok po kroku: Jak bezpiecznie wpiąć amperomierz w obwód prostownika

Przejdźmy teraz do konkretów. Poniżej znajdziesz szczegółową instrukcję, która poprowadzi Cię przez proces podłączania amperomierza. Pamiętaj, że każdy krok jest ważny, a bezpieczeństwo jest zawsze na pierwszym miejscu.

1. Krok 1: Bezpieczeństwo przede wszystkim odłączenie zasilania i przygotowanie narzędzi

   Zacznijmy od najważniejszego: BEZWZGLĘDNIE odłącz prostownik od sieci 230V! To absolutna podstawa, aby uniknąć porażenia prądem. Następnie przygotuj niezbędne narzędzia. Będziesz potrzebował: obcinaczek do przewodów, narzędzia do zdejmowania izolacji, odpowiednich konektorów (np. oczkowych lub widełkowych, pasujących do zacisków amperomierza i grubości przewodów) oraz zaciskarki do konektorów. Jeśli planujesz lutowanie, przygotuj lutownicę i cynę. Przyda się również taśma izolacyjna lub koszulki termokurczliwe.

2. Krok 2: Wybór miejsca montażu na którym przewodzie (+ czy -) i dlaczego to ma znaczenie?

   Amperomierz wpina się w jeden z przewodów wyjściowych prostownika, czyli po stronie prądu stałego (DC). Najczęściej i najwygodniej jest przerwać przewód dodatni (+) idący do akumulatora i wpiąć w to miejsce amperomierz. Jest to powszechna praktyka, ale technicznie rzecz biorąc, możesz go wpiąć również w przewód ujemny (-). Ważne jest, aby był to jeden z przewodów, a nie oba, i aby znalazł się on między prostownikiem a akumulatorem. Wybierz miejsce, które umożliwi wygodny montaż miernika i dobrą widoczność.

3. Krok 3: Precyzyjne cięcie i zarabianie końcówek kablowych

   Gdy już wybierzesz przewód, który chcesz przerwać, przetnij go w wybranym miejscu. Następnie, używając narzędzia do zdejmowania izolacji, ostrożnie usuń izolację z końcówek na długość potrzebną do zamocowania konektorów (zazwyczaj kilka milimetrów). Upewnij się, że nie uszkodziłeś żył przewodu. Na tak przygotowane końcówki nałóż konektory i solidnie zaciśnij je zaciskarką. Połączenie musi być na tyle mocne, aby nie dało się go łatwo zerwać to klucz do niskiej rezystancji i bezpieczeństwa.

4. Krok 4: Podłączenie amperomierza z zachowaniem prawidłowej biegunowości (+ do +)

   Teraz najważniejszy moment podłączenie amperomierza. Zwróć uwagę na oznaczenia biegunowości na mierniku: zazwyczaj są to symbole "+" i "-". Przewód idący od prostownika (np. od jego wyjścia dodatniego) podłącz do zacisku oznaczonego jako "+" na amperomierzu. Przewód idący do akumulatora (np. do jego zacisku dodatniego) podłącz do zacisku oznaczonego jako "-" na amperomierzu. Jeśli pomylisz biegunowość, w przypadku miernika analogowego wskazówka wychyli się w złą stronę (poniżej zera lub uderzy o ogranicznik). Miernik cyfrowy może pokazać wartość ujemną lub wcale nie działać poprawnie. Zawsze sprawdź dwukrotnie, zanim przejdziesz dalej.

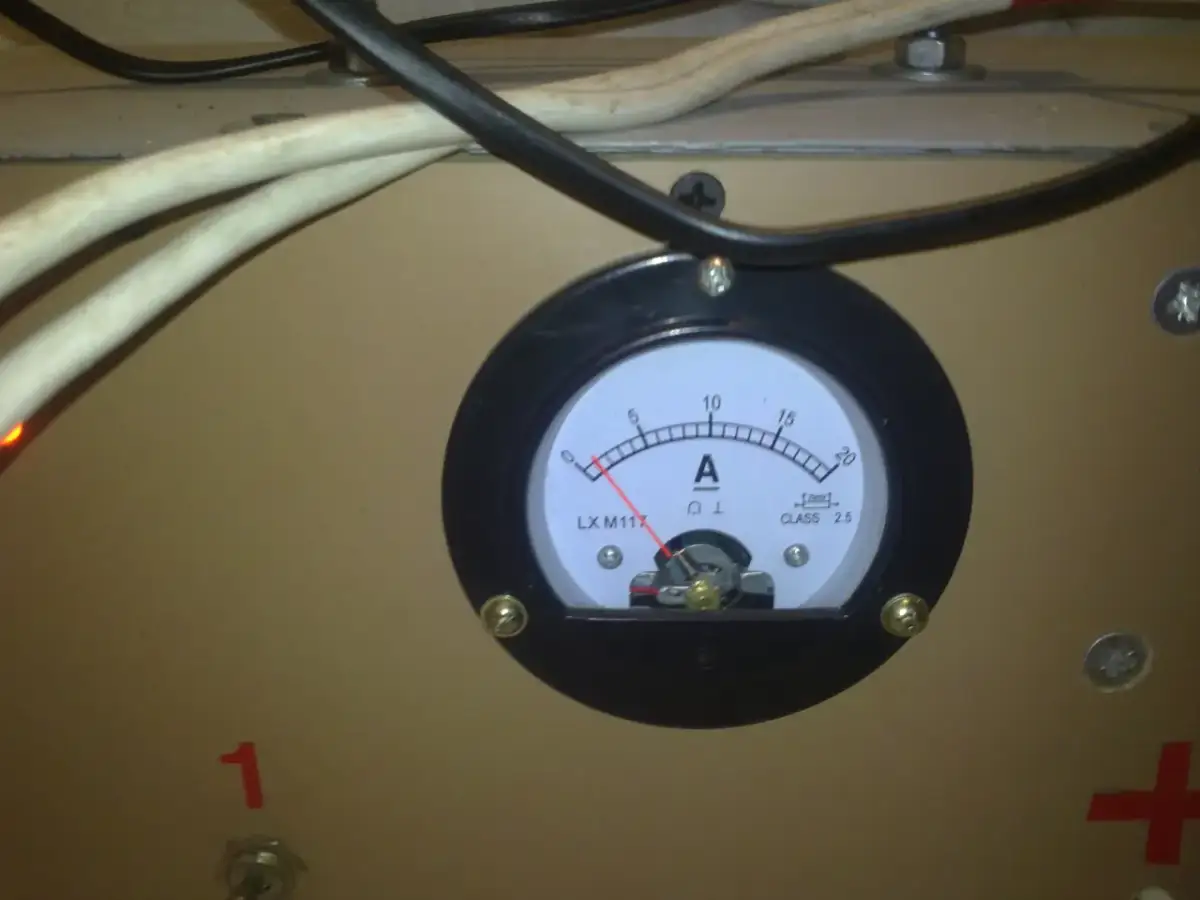

5. Krok 5: Izolacja połączeń i montaż miernika w obudowie

   Po wykonaniu połączeń, solidnie zaizoluj wszystkie odkryte fragmenty przewodów i zacisków. Użyj do tego koszulek termokurczliwych (najlepsze rozwiązanie) lub dobrej jakości taśmy izolacyjnej. To zapobiegnie przypadkowym zwarciom i przegrzewaniu się. Jeśli planujesz zamontować amperomierz w obudowie prostownika, upewnij się, że jest on stabilnie osadzony i nie ma ryzyka uszkodzenia. W przypadku metalowych obudów, dla zwiększenia bezpieczeństwa, zaleca się uziemienie obudowy prostownika.

6. Krok 6: Test końcowy pierwsze uruchomienie i weryfikacja wskazań

   Gdy wszystko jest podłączone i zaizolowane, możesz przystąpić do testu. Najpierw podłącz prostownik do akumulatora, a dopiero potem podłącz prostownik do sieci 230V. Obserwuj wskazania amperomierza. Powinien pokazać prąd ładowania. Na początku, przy rozładowanym akumulatorze, prąd będzie wysoki, a następnie powinien stopniowo spadać. Upewnij się, że nigdzie nie ma iskrzenia, a połączenia nie grzeją się nadmiernie. Prawidłowe wskazania miernika to znak, że wszystko zostało wykonane poprawnie. Gratulacje masz teraz pełną kontrolę nad procesem ładowania!

Najczęstsze błędy i problemy jak je zdiagnozować i szybko naprawić?

Nawet przy najlepszych chęciach, czasami pojawiają się problemy. Jako Andrzej Jabłoński, wiem, że to normalne. Ważne jest, aby umieć je zdiagnozować i szybko naprawić. Oto najczęstsze scenariusze, z którymi możesz się spotkać:

Co zrobić, gdy amperomierz pokazuje zero lub wskazówka wychyla się w złą stronę?

Jeśli amperomierz pokazuje zero, mimo że prostownik jest włączony i podłączony do akumulatora, sprawdź kilka rzeczy. Po pierwsze, czy obwód nie jest przerwany czy wszystkie połączenia są solidne? Czy przewody są dobrze zaciśnięte w konektorach? W przypadku mierników cyfrowych, upewnij się, że mają one dodatkowe zasilanie (jeśli jest wymagane) i że jest ono podłączone prawidłowo. Brak zasilania dla modułu cyfrowego to częsta przyczyna "martwego" wyświetlacza. Jeśli natomiast wskazówka wychyla się w złą stronę (poniżej zera) lub miernik cyfrowy pokazuje wartość ujemną, to niemal na pewno oznacza to zamienioną biegunowość. Odłącz zasilanie i zamień przewody na zaciskach amperomierza.

Miernik mocno się grzeje lub iskrzy gdzie szukać przyczyny?

Jeśli zauważysz, że amperomierz lub jego połączenia mocno się grzeją, a co gorsza, iskrzą, to jest to sygnał alarmowy! Natychmiast odłącz prostownik od zasilania 230V! Przyczyną może być zwarcie, bardzo luźne połączenie o dużej rezystancji (które powoduje grzanie) lub przeciążenie miernika (np. użycie miernika o zbyt małym zakresie prądowym). Sprawdź wszystkie połączenia, upewnij się, że są solidne i dobrze zaizolowane. Zweryfikuj, czy zakres prądowy miernika jest odpowiedni dla Twojego prostownika. Nigdy nie ignoruj iskrzenia ani nadmiernego grzania to poważne zagrożenie.

Dlaczego wskazania miernika cyfrowego "skaczą" i jak temu zaradzić?

Niestabilne, "skaczące" lub "falujące" wskazania w miernikach cyfrowych to dość powszechny problem, szczególnie w prostszych prostownikach. Jest to często spowodowane tętnieniem napięcia z prostownika, które nie jest idealnie wygładzone. Moduły cyfrowe są wrażliwe na takie zakłócenia. Jednym z rozwiązań jest zasilenie modułu miernika z osobnego, stabilizowanego źródła (np. małego zasilacza 5V lub 12V, w zależności od wymagań miernika), zamiast pobierania zasilania bezpośrednio z obwodu ładowania prostownika. Czasami pomaga również dodanie kondensatora filtrującego równolegle do zasilania miernika, aby wygładzić napięcie.

Podsumowanie: Twoja nowa kontrola nad procesem ładowania

Podłączenie amperomierza do prostownika to inwestycja, która szybko się zwraca w postaci dłuższego życia akumulatora i większego spokoju ducha. Dzięki temu prostemu urządzeniu zyskujesz pełną kontrolę i zrozumienie tego, co dzieje się podczas ładowania.

Jak interpretować spadek prądu w trakcie ładowania sygnał, że akumulator jest pełny

Pamiętaj, że kluczem do efektywnego ładowania jest umiejętność interpretacji wskazań amperomierza. Stopniowy spadek prądu ładowania, aż do bardzo niskich wartości, jest najpewniejszym sygnałem, że Twój akumulator jest już naładowany. To pozwala Ci uniknąć szkodliwego przeładowania i optymalnie dbać o baterię, maksymalizując jej żywotność i wydajność.

Przeczytaj również: Akumulator 100% naładowany? Poznaj sygnały i zmierz napięcie!

Pamiętaj: Praca z prądem wymaga rozwagi Twoje bezpieczeństwo jest najważniejsze

Zawsze pamiętaj, że praca z instalacjami elektrycznymi, nawet niskonapięciowymi, wymaga ostrożności i przestrzegania zasad bezpieczeństwa. Odłączanie zasilania, solidne izolowanie połączeń i używanie odpowiednich narzędzi to podstawa, by uniknąć ryzyka porażenia prądem lub uszkodzenia sprzętu. Twoje bezpieczeństwo jest priorytetem.
