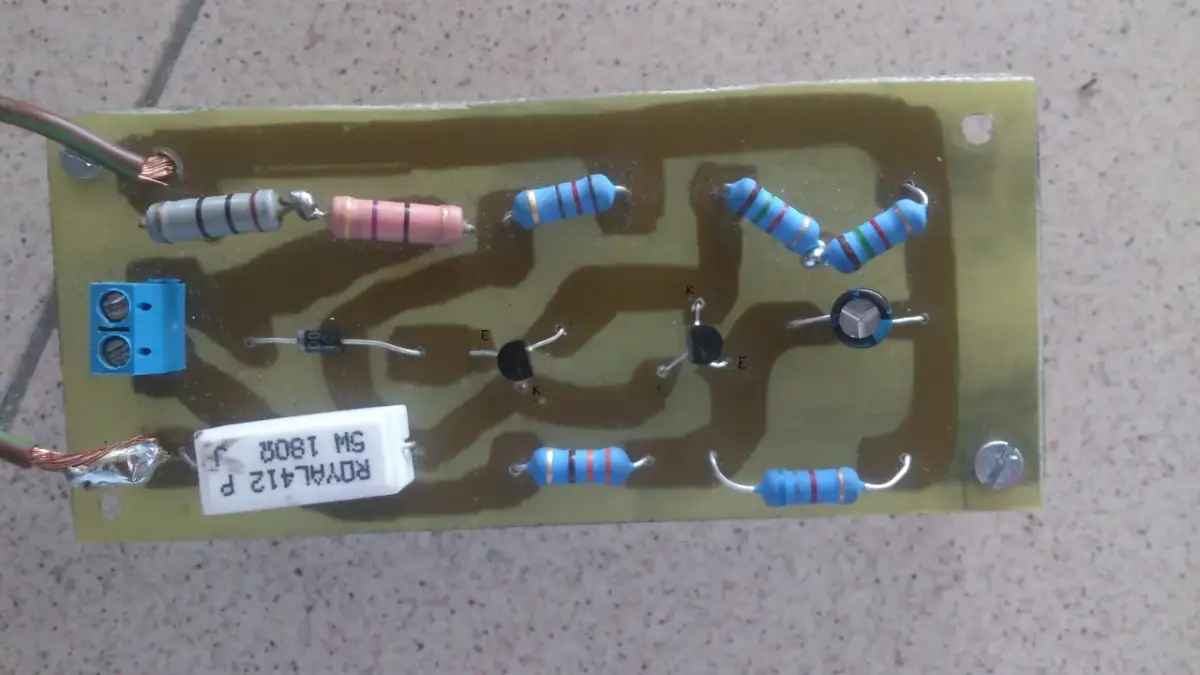

Jak zrobić prostownik 12V? Bezpieczny przewodnik DIY krok po kroku

Ten artykuł to kompleksowy przewodnik dla każdego, kto chce samodzielnie zbudować prostownik do ładowania akumulatorów, najczęściej samochodowych 12V. Dowiesz się, jak krok po kroku stworzyć własne urządzenie, z naciskiem na bezpieczeństwo i praktyczne wskazówki.

Czy w dobie inteligentnych ładowarek warto jeszcze budować własny prostownik?

Wielu z Was zadaje sobie pewnie to pytanie. Rynek zalewają inteligentne ładowarki mikroprocesorowe, które oferują mnóstwo funkcji, zabezpieczeń i trybów pracy. Mimo to, wciąż widzę ogromne zainteresowanie samodzielną budową prostowników. Dlaczego? Odpowiedź nie zawsze leży w ekonomii, a raczej w czymś głębszym.

Satysfakcja, oszczędność czy nauka poznaj powody, dla których majsterkowicze wciąż to robią

Dla mnie, jako pasjonata elektroniki, budowanie własnego prostownika to przede wszystkim ogromna satysfakcja. To uczucie, gdy coś, co stworzyłeś od podstaw, działa, jest bezcenne. To także doskonała okazja do zdobycia praktycznej wiedzy technicznej i głębszego zrozumienia działania urządzeń elektronicznych. Rozbierając proces na czynniki pierwsze od transformatora, przez mostek prostowniczy, aż po zabezpieczenia uczymy się, jak prąd przemienny staje się prądem stałym i jak możemy go kontrolować.

Jak wspomniałem w moich wcześniejszych przemyśleniach, budowa własnego prostownika to często projekt hobbystyczny. Nie zawsze chodzi o oszczędności, choć dla niektórych może to być dodatkowy argument. Główną motywacją jest pasja do majsterkowania, chęć nauki i radość z tworzenia czegoś użytecznego własnymi rękami. To trochę jak gotowanie obiadu od podstaw, zamiast kupowania gotowego dania smakuje lepiej, bo włożyło się w to serce i wysiłek.

Porównanie kosztów: Ile naprawdę kosztują części w porównaniu do gotowego urządzenia?

Przejdźmy do kwestii, która często nurtuje początkujących: czy budowa własnego prostownika jest opłacalna? Muszę być z Wami szczery w większości przypadków, nie jest to rozwiązanie ekonomiczne w porównaniu do zakupu gotowego, nowoczesnego urządzenia. Szacunkowy koszt zakupu wszystkich komponentów do prostego prostownika DIY (transformator, mostek, obudowa, bezpieczniki, kable) może wynieść od 100 do 250 zł, w zależności od jakości i źródła części. Za podobną, a często nawet niższą cenę, można dziś kupić prostownik mikroprocesorowy, który oferuje znacznie więcej funkcji i zabezpieczeń.

Gotowe urządzenia, o czym wspominałem, często posiadają zaawansowane funkcje, takie jak tryb naprawy akumulatora, ładowanie akumulatorów AGM, tryby zimowe, czy też wielostopniowe procesy ładowania, które znacząco wydłużają żywotność akumulatora. Wbudowane zabezpieczenia przed zwarciem, odwrotną polaryzacją czy przeładowaniem to standard, który w prostowniku DIY musimy zaimplementować samodzielnie, co dodatkowo podnosi koszt i stopień skomplikowania projektu. Dlatego, jeśli głównym motywatorem jest oszczędność, warto to przemyśleć. Jeśli jednak cenicie sobie naukę i satysfakcję z tworzenia, to droga DIY jest dla Was.

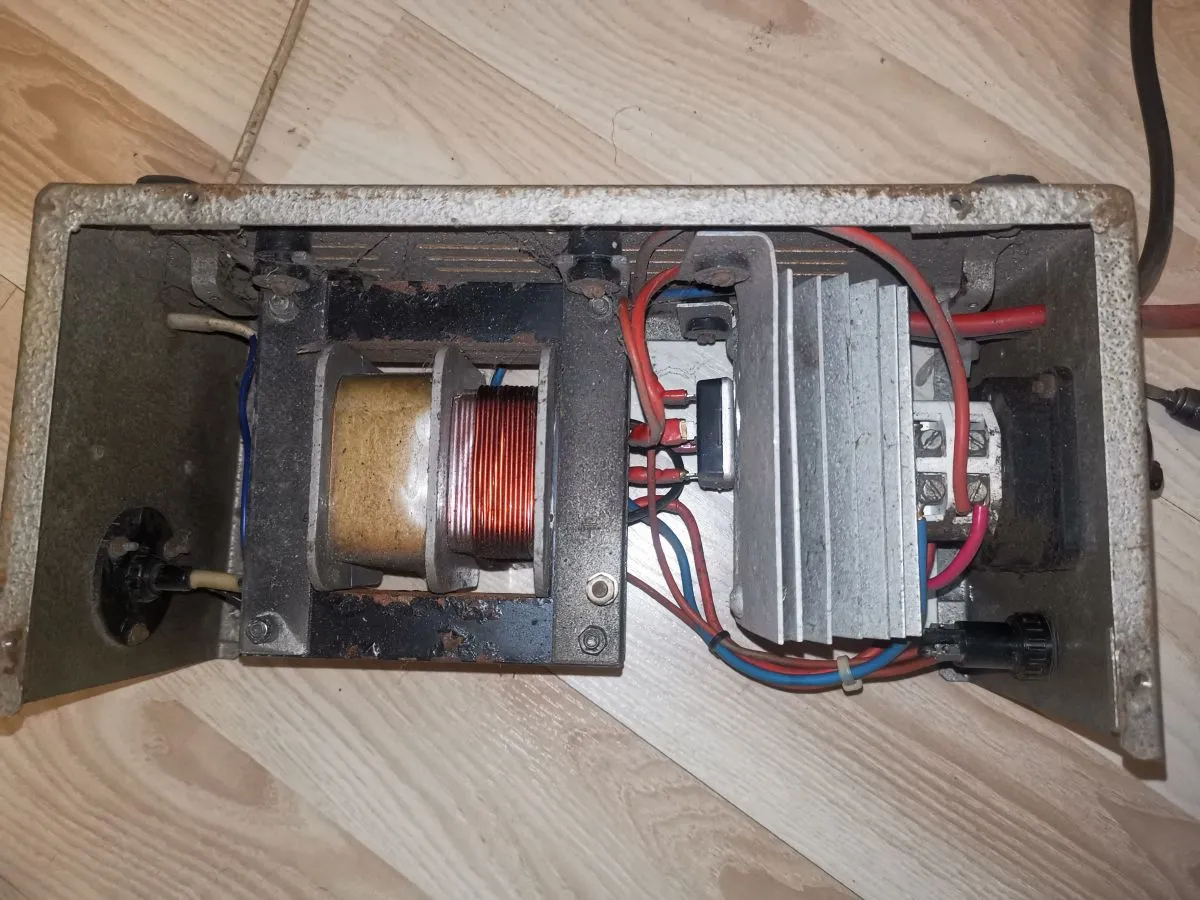

Zanim podłączysz lutownicę: Absolutne podstawy bezpieczeństwa, których nie możesz zignorować

Zanim w ogóle pomyślimy o lutowaniu, musimy sobie jasno powiedzieć: praca z prądem, zwłaszcza z napięciem sieciowym 230V, to nie zabawa. To jest śmiertelnie niebezpieczne i wymaga najwyższej ostrożności. Moje doświadczenie pokazuje, że ignorowanie podstawowych zasad bezpieczeństwa to najkrótsza droga do wypadku.

Zagrożenie nr 1: Jak uniknąć porażenia prądem sieciowym 230V?

• Zawsze odłączaj urządzenie od sieci: To absolutna podstawa. Przed jakąkolwiek pracą przy prostowniku, czy to montażem, czy testowaniem, upewnij się, że wtyczka jest wyjęta z gniazdka. Nigdy nie pracuj pod napięciem!
• Używaj izolowanych narzędzi: Wszystkie narzędzia, których używasz (śrubokręty, szczypce, lutownica), powinny mieć izolowane rękojeści. To dodatkowa warstwa ochrony, która może uratować życie.
• Pracuj w suchym miejscu: Wilgoć jest doskonałym przewodnikiem prądu. Upewnij się, że Twoje miejsce pracy jest suche, a Ty sam nie stoisz na mokrej podłodze. Unikaj pracy w wilgotnych piwnicach czy garażach bez odpowiedniego zabezpieczenia.
• Unikaj kontaktu z gołymi przewodami: Nigdy nie dotykaj nieizolowanych przewodów, zwłaszcza tych podłączonych do sieci 230V. Nawet jeśli myślisz, że urządzenie jest odłączone, zawsze traktuj przewody z najwyższą ostrożnością.
• Zabezpiecz połączenia: Po wykonaniu połączeń, szczególnie tych po stronie 230V, natychmiast je zaizoluj taśmą izolacyjną, koszulkami termokurczliwymi lub umieść w odpowiednich złączkach.

Pamiętajcie, prąd sieciowy 230V jest wystarczająco silny, aby spowodować śmierć. Nie ryzykujcie. Jeśli nie jesteście pewni, co robicie, poproście o pomoc doświadczonego elektryka lub elektronika.

Zagrożenie nr 2: Odwrotna polaryzacja jak nie uszkodzić akumulatora i prostownika?

Odwrotne podłączenie biegunów akumulatora do prostownika to jeden z najczęstszych błędów, który może mieć katastrofalne skutki. Akumulator samochodowy, zwłaszcza kwasowo-ołowiowy, przy odwrotnej polaryzacji zaczyna się intensywnie nagrzewać, wydzielać wodór i tlen, co może prowadzić do jego uszkodzenia, a nawet wybuchu. Co więcej, prostownik również może ulec uszkodzeniu, szczególnie mostek prostowniczy.

Aby tego uniknąć, zawsze stosujcie zasadę: plus (+) prostownika do plusa (+) akumulatora, minus (-) prostownika do minusa (-) akumulatora. Kable prostownika są zazwyczaj oznaczone kolorami (czerwony dla plusa, czarny dla minusa), podobnie jak zaciski akumulatora. Zawsze sprawdzajcie to dwukrotnie przed podłączeniem! Dla bardziej zaawansowanych, jak wspomniałem w moich notatkach, można dodać zabezpieczenie przed odwrotnym podłączeniem, na przykład na przekaźniku, który załączy obwód ładowania dopiero po prawidłowym wykryciu polaryzacji. To znacznie zwiększa bezpieczeństwo użytkowania.

Zagrożenie nr 3: Przegrzanie i ryzyko pożaru rola radiatorów i odpowiedniej wentylacji

Komponenty elektroniczne, takie jak transformator i mostek prostowniczy, podczas pracy wydzielają ciepło. Jeśli ciepło to nie zostanie skutecznie odprowadzone, komponenty zaczną się przegrzewać. Przegrzewanie może prowadzić do szybkiego uszkodzenia elementów, a w skrajnych przypadkach nawet do pożaru. To nie jest teoria widziałem wiele spalonych urządzeń, gdzie przyczyną było właśnie niedostateczne chłodzenie.

Dlatego tak kluczowa jest rola radiatorów, zwłaszcza dla mostka prostowniczego. Jak podkreślałem, mostek musi być zamontowany na radiatorze. Radiator to metalowy element o dużej powierzchni, który efektywnie rozprasza ciepło do otoczenia. Dodatkowo, obudowa prostownika musi zapewniać odpowiednią wentylację. Otwory wentylacyjne, a w przypadku większych mocy nawet wentylator, są niezbędne, aby zapewnić cyrkulację powietrza i zapobiec kumulowaniu się ciepła wewnątrz urządzenia. Nigdy nie zamykajcie prostownika w szczelnej obudowie bez wentylacji!

Kompletujemy warsztat: Lista niezbędnych części i narzędzi do Twojego projektu

Zanim zaczniemy budowę, musimy zebrać wszystkie niezbędne elementy. Dobrze przygotowany warsztat to podstawa sukcesu i bezpieczeństwa.

Checklista zakupowa: Jakie komponenty elektroniczne musisz zdobyć? (transformator, mostek, bezpieczniki)

• Transformator sieciowy: To serce prostownika. Wybierz transformator toroidalny lub rdzeniowy o napięciu wtórnym w zakresie 12V do 16V AC. Jego moc powinna być dobrana do planowanego prądu ładowania. Na przykład, dla prądu ładowania 8-10A, transformator o mocy 150W będzie odpowiedni. Pamiętaj, że napięcie AC po wyprostowaniu i wygładzeniu będzie wyższe, co jest korzystne dla ładowania akumulatora 12V (który potrzebuje ok. 14,4V do pełnego naładowania).
• Mostek prostowniczy: Niezbędny do zamiany prądu zmiennego na stały. Zalecam gotowy mostek prostowniczy typu Graetza o wydajności prądowej minimum 25A. To zapewni zapas mocy i odporność na krótkotrwałe przeciążenia. Mostek ten musi być bezwzględnie zamontowany na radiatorze, aby efektywnie odprowadzać ciepło.
• Kondensator elektrolityczny (opcjonalnie): Jeśli chcesz uzyskać bardziej wygładzone napięcie wyjściowe, możesz dodać kondensator o pojemności np. 4700-10000 µF na napięcie 25V lub więcej. Pamiętaj jednak, że w najprostszych konstrukcjach nie jest on konieczny, ponieważ sam akumulator działa jak duży kondensator, skutecznie wygładzając napięcie.
• Bezpieczniki:
  • Po stronie pierwotnej (230V): Bezpiecznik topikowy o wartości około 1-2A (np. T1A lub T1.6A). Chroni transformator i sieć domową przed zwarciem.
  • Po stronie wtórnej (DC): Bezpiecznik topikowy o wartości nieco wyższej niż maksymalny prąd ładowania, np. 10-15A. Chroni prostownik i akumulator przed przeciążeniem i zwarciem.
• Przewody:
  • Przewód sieciowy 230V: Trójżyłowy (z uziemieniem) o odpowiednim przekroju (np. 3x0.75mm² lub 3x1.0mm²).
  • Przewody wyjściowe (DC): Dwa przewody (czerwony i czarny) o odpowiednim przekroju, zdolne do przewodzenia prądu ładowania (np. 2.5mm² lub 4mm²). Muszą być elastyczne i odporne na uszkodzenia mechaniczne.
• Zaciski krokodylkowe: Solidne, izolowane zaciski w kolorach czerwonym (+) i czarnym (-).
• Obudowa: Wytrzymała, nieprzewodząca prądu (np. plastikowa lub metalowa z odpowiednią izolacją) obudowa, która pomieści wszystkie elementy i zapewni wentylację.
• Włącznik/wyłącznik: Solidny przełącznik do odłączania prostownika od sieci 230V.
• Dioda LED (wskaźnik pracy): Opcjonalnie, z rezystorem ograniczającym prąd (np. 1kΩ), aby sygnalizować, że prostownik jest włączony.

Narzędzia, bez których się nie obejdziesz: Miernik uniwersalny, lutownica i inne

1. Lutownica i cyna: Niezbędne do wykonywania trwałych połączeń elektrycznych. Dobrze sprawdzi się lutownica kolbowa o mocy 40-60W.
2. Miernik uniwersalny (multimetr): Absolutnie kluczowe narzędzie! Pozwoli Ci mierzyć napięcie (AC i DC), prąd i rezystancję. Jest niezbędny do testowania, diagnozowania i zapewnienia bezpieczeństwa.
3. Szczypce: Boczne (do cięcia przewodów), płaskie (do chwytania i zaginania).
4. Ściągacz izolacji: Ułatwia precyzyjne usuwanie izolacji z przewodów bez uszkadzania żył.
5. Wkrętaki: Różne rozmiary i typy (płaskie, krzyżakowe) do montażu elementów w obudowie.
6. Wiertarka: Z zestawem wierteł do metalu i/lub plastiku, do wykonania otworów w obudowie.
7. Nóż monterski: Do precyzyjnego cięcia i usuwania izolacji.
8. Taśma izolacyjna, koszulki termokurczliwe: Do izolowania połączeń.

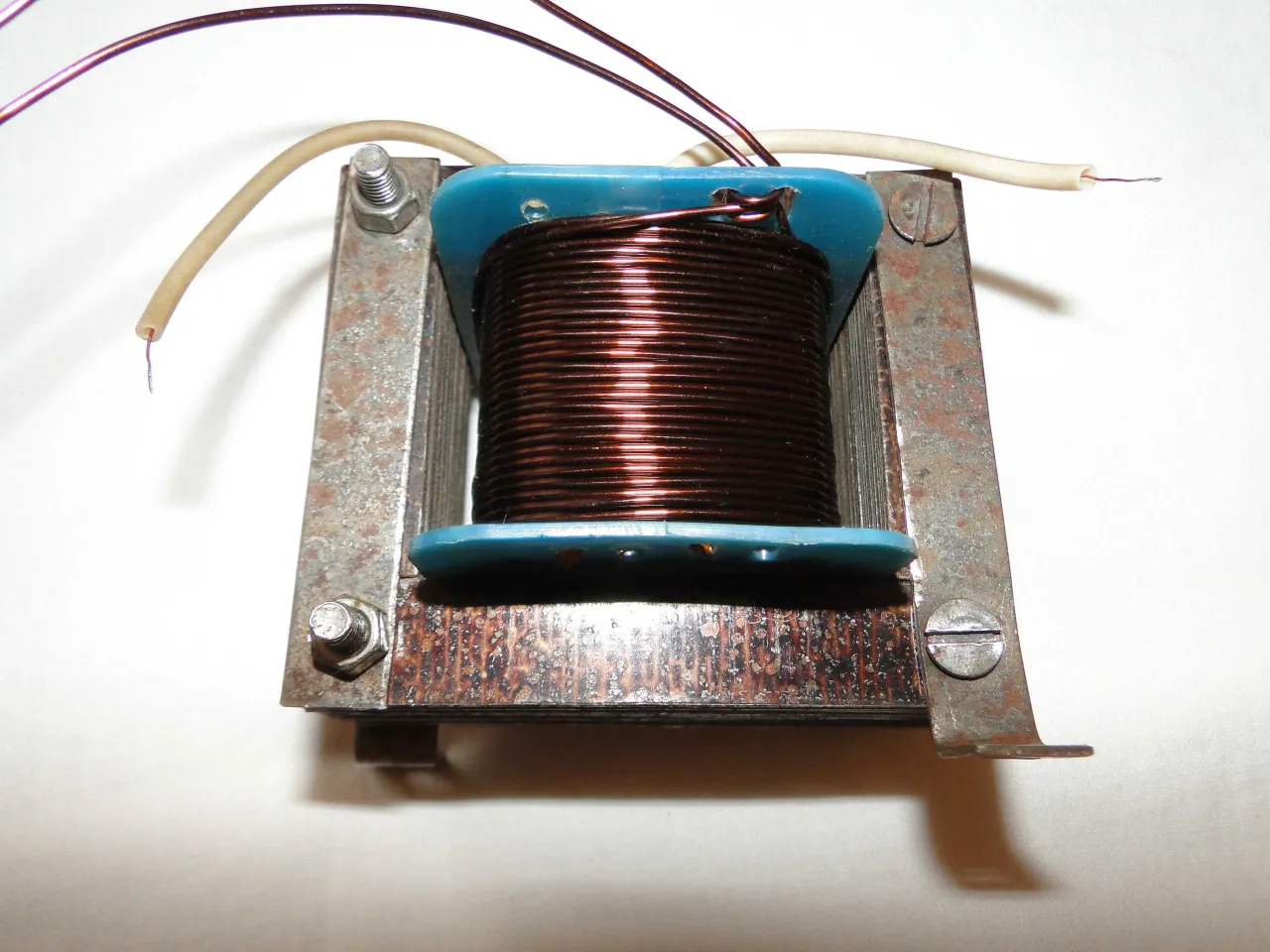

Serce Twojego prostownika: Jak wybrać idealny transformator do ładowania akumulatora 12V?

Transformator to bez wątpienia najważniejszy element naszego prostownika. Od jego parametrów zależy, jak skutecznie i bezpiecznie będziemy mogli ładować akumulator. Nie ma tu miejsca na kompromisy.

Napięcie (V) i moc (W/VA): Jakie parametry musi mieć transformator, by skutecznie ładować?

Wybór transformatora zaczyna się od napięcia wtórnego. Dla akumulatora 12V potrzebujemy transformatora, którego napięcie wtórne wynosi od 12V do 16V AC. Dlaczego taki zakres? Ponieważ po wyprostowaniu prądu zmiennego przez mostek prostowniczy i ewentualnym wygładzeniu kondensatorem, napięcie stałe (DC) będzie wyższe niż nominalne napięcie AC. Akumulator 12V do pełnego naładowania potrzebuje napięcia rzędu 14,4V. Transformator 12V AC dostarczy po wyprostowaniu około 15-16V DC bez obciążenia, co jest idealne.

Kolejnym kluczowym parametrem jest moc transformatora, wyrażana w watach (W) lub woltoamperach (VA). To ona determinuje maksymalny prąd ładowania, jaki prostownik będzie w stanie dostarczyć. Zgodnie z moimi wskazówkami, dla prądu ładowania rzędu 8-10A, potrzebujemy transformatora o mocy około 150W. Jeśli wybierzecie transformator o zbyt niskiej mocy, będzie się on przegrzewał, a prostownik nie osiągnie zamierzonego prądu ładowania, co może prowadzić do długiego i nieskutecznego procesu. Pamiętajcie, że transformator powinien mieć pewien zapas mocy, aby nie pracować na granicy swoich możliwości, co wydłuży jego żywotność.

Gdzie szukać transformatora? Sklepy, serwisy, a może demontaż starych urządzeń?

Znalezienie odpowiedniego transformatora może być wyzwaniem, ale macie kilka opcji:

• Sklepy elektroniczne: To najpewniejsze źródło. Możecie kupić nowy transformator o dokładnie określonych parametrach. Minusem może być wyższa cena.
• Serwisy RTV/AGD: Często posiadają części z demontażu starych urządzeń. Można tam znaleźć transformatory o pożądanych parametrach w znacznie niższej cenie. Warto zapytać.
• Giełdy elektroniczne: To raj dla majsterkowiczów. Można tam znaleźć wiele ciekawych komponentów, w tym transformatory, często w bardzo atrakcyjnych cenach.
• Odzyskiwanie z nieużywanych urządzeń: Stare zasilacze, wzmacniacze audio, a nawet niektóre urządzenia AGD mogą zawierać transformatory, które można wykorzystać. To opcja najbardziej ekonomiczna, ale wymaga pewnej wiedzy, aby sprawdzić parametry transformatora.

Ostrzeżenie: Jeśli decydujecie się na transformator z demontażu, zawsze dokładnie sprawdźcie jego parametry za pomocą multimetru. Nigdy nie używajcie transformatora o nieznanych parametrach, ponieważ może to prowadzić do uszkodzenia akumulatora, prostownika lub nawet zagrożenia pożarowego.

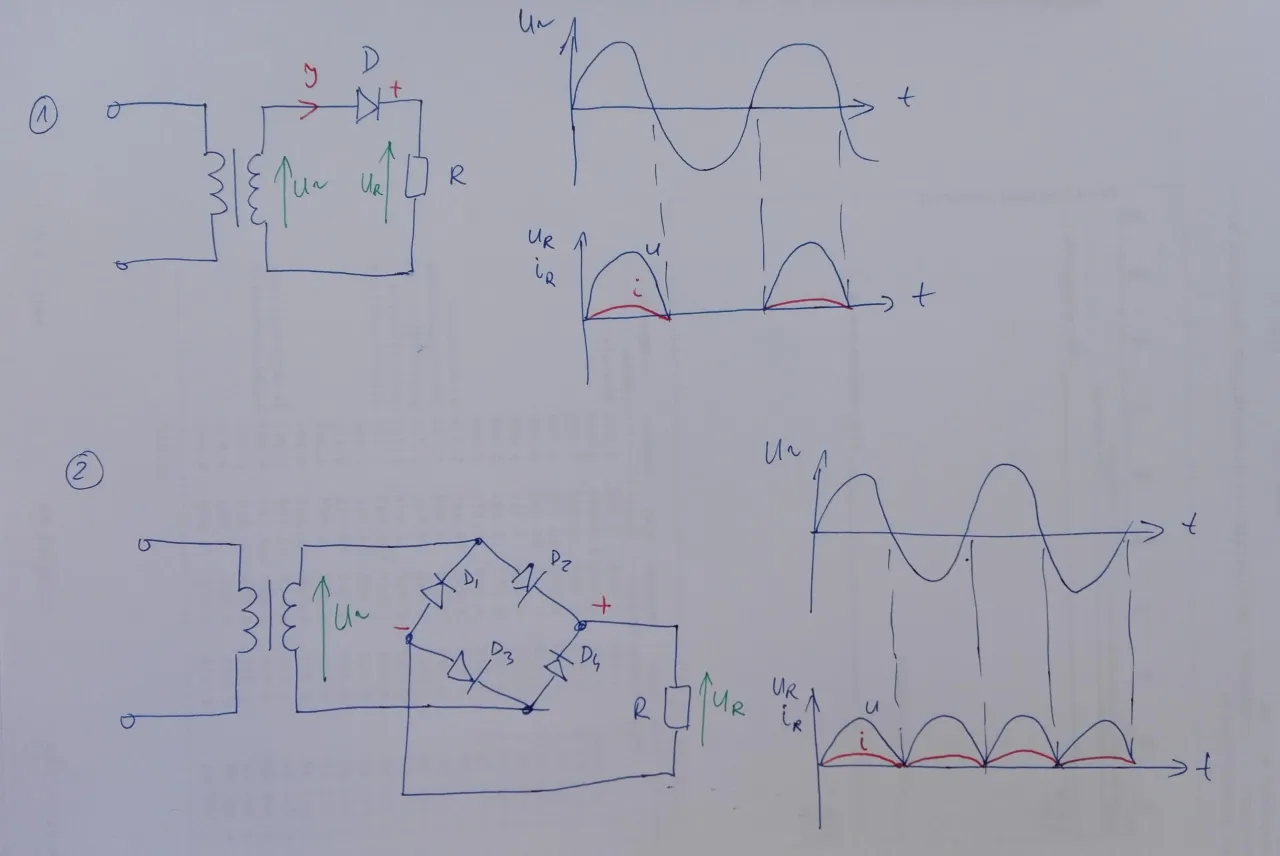

Schemat prostego i niezawodnego prostownika: Krok po kroku od teorii do praktyki

Zrozumienie schematu ideowego to podstawa, zanim przejdziemy do fizycznego montażu. Nie jest to skomplikowane, ale wymaga precyzji i uwagi.

Analiza schematu ideowego jak prąd zmienny staje się stałym?

Podstawowy schemat prostownika, który będziemy budować, jest stosunkowo prosty. Składa się on z trzech głównych bloków: transformatora, mostka prostowniczego i bezpieczników. Prąd przemienny (AC) z gniazdka 230V trafia najpierw do uzwojenia pierwotnego transformatora. Transformator obniża to wysokie napięcie do bezpiecznego poziomu (np. 12-16V AC) na uzwojeniu wtórnym.

Następnie, prąd zmienny z uzwojenia wtórnego trafia do mostka prostowniczego Graetza. To właśnie tutaj dzieje się magia mostek zamienia prąd przemienny (który zmienia swój kierunek) na prąd stały (który płynie zawsze w jednym kierunku). Napięcie wyjściowe z mostka jest pulsujące, ale już jednokierunkowe. Jeśli zdecydujemy się na kondensator, to on dodatkowo wygładzi te pulsacje. Ostatecznie, przez bezpiecznik i przewody wyjściowe, prąd stały trafia do akumulatora, rozpoczynając proces ładowania.

Mostek Graetza: Kluczowy element układu i dlaczego musi mieć radiator?

Mostek prostowniczy, a konkretnie mostek typu Graetza, to absolutnie kluczowy element naszego prostownika. Składa się on z czterech diod połączonych w taki sposób, że niezależnie od kierunku prądu zmiennego na wejściu, na wyjściu zawsze uzyskujemy prąd płynący w tym samym kierunku. Jest to najczęściej stosowane rozwiązanie w prostownikach ze względu na swoją prostotę i efektywność.

Jak już podkreślałem, zalecam mostek o wydajności prądowej minimum 25A. Taki zapas jest ważny, ponieważ w momencie podłączenia do rozładowanego akumulatora, prąd ładowania może być chwilowo bardzo wysoki. Co jednak najważniejsze, mostek prostowniczy podczas pracy wydziela znaczną ilość ciepła. Jeśli nie zostanie ono odpowiednio odprowadzone, mostek ulegnie przegrzaniu i uszkodzeniu. Dlatego montaż mostka na radiatorze jest absolutnie kluczowy. Radiator działa jak "chłodnica", rozpraszając ciepło do otoczenia i zapewniając stabilną pracę mostka przez długi czas.

Rola bezpieczników: Jakie wartości i gdzie je umieścić, aby spać spokojnie?

Bezpieczniki to nasi cisi strażnicy. Ich rola jest prosta, ale niezwykle ważna: chronią urządzenie i użytkownika przed skutkami zwarć i przeciążeń. Pominięcie bezpieczników to proszenie się o kłopoty, włącznie z pożarem.

Musimy zastosować dwa bezpieczniki:

1. Bezpiecznik po stronie pierwotnej (230V): Umieszczamy go w obwodzie zasilania transformatora, przed uzwojeniem pierwotnym. Jego zadaniem jest ochrona transformatora i sieci domowej przed zwarciem. Wartość bezpiecznika dobieramy na podstawie mocy transformatora. Dla transformatora 150W, prąd pierwotny wynosi około 0.65A (150W / 230V). Zatem bezpiecznik o wartości 1A lub 1.6A (typu T zwłoczny) będzie odpowiedni.
2. Bezpiecznik po stronie wtórnej (DC): Umieszczamy go na wyjściu mostka prostowniczego, przed zaciskami akumulatora. Chroni on mostek, przewody i akumulator przed przeciążeniem lub zwarciem na wyjściu. Jego wartość powinna być nieco wyższa niż maksymalny prąd ładowania, który chcemy uzyskać. Jeśli prostownik ma ładować prądem do 10A, bezpiecznik o wartości 10A lub 15A będzie dobrym wyborem.

Pamiętajcie, że bezpieczniki są elementami jednorazowymi po zadziałaniu należy je wymienić. Zawsze miejcie pod ręką zapasowe.

Budowa prostownika krok po kroku: Przewodnik od pustej obudowy do działającego urządzenia

Teraz, gdy mamy wszystkie części i rozumiemy schemat, możemy przystąpić do montażu. Będziemy postępować metodycznie, krok po kroku, z zachowaniem najwyższej ostrożności.

Krok 1: Przygotowanie i montaż mechaniczny elementów w obudowie

1. Wybór i przygotowanie obudowy: Wybierz solidną obudowę, która pomieści wszystkie elementy i zapewni odpowiednią wentylację. Może być plastikowa lub metalowa (wtedy konieczne jest uziemienie metalowych części i dokładna izolacja).
2. Wiercenie otworów: Zaznacz miejsca na transformator, mostek prostowniczy (z radiatorem), gniazdo sieciowe, włącznik, bezpieczniki (oprawki) oraz zaciski wyjściowe (krokodylki). Wywierć otwory. Pamiętaj o otworach wentylacyjnych!
3. Montaż transformatora: Przykręć transformator solidnie do dna obudowy. Upewnij się, że jest stabilny i nie będzie się przemieszczał.
4. Montaż mostka prostowniczego z radiatorem: Przykręć radiator do obudowy, a następnie mostek prostowniczy do radiatora. Użyj pasty termoprzewodzącej między mostkiem a radiatorem, aby zapewnić efektywne odprowadzanie ciepła.
5. Montaż pozostałych elementów: Zamontuj gniazdo sieciowe, włącznik, oprawki bezpieczników i zaciski wyjściowe w przygotowanych otworach.

Krok 2: Lutowanie połączeń po stronie wtórnej transformator, mostek i przewody wyjściowe

To jest strona niskiego napięcia, ale solidność połączeń jest równie ważna.

1. Podłączenie transformatora do mostka: Dwa końce uzwojenia wtórnego transformatora (AC) przylutuj do dwóch wejściowych zacisków mostka prostowniczego oznaczonych symbolem AC lub ~ (fala).
2. Podłączenie przewodów wyjściowych: Do zacisku mostka oznaczonego jako + (plus) przylutuj czerwony przewód wyjściowy. Do zacisku oznaczonego jako (minus) przylutuj czarny przewód wyjściowy.
3. Montaż bezpiecznika wtórnego: Wlutuj oprawkę bezpiecznika wtórnego w szereg z czerwonym przewodem wyjściowym, przed zaciskiem krokodylkowym.
4. Lutowanie zacisków krokodylkowych: Przylutuj czerwony przewód do czerwonego zacisku krokodylkowego, a czarny przewód do czarnego zacisku. Upewnij się, że połączenia są solidne i dobrze zaizolowane.
5. Montaż kondensatora (opcjonalnie): Jeśli używasz kondensatora, przylutuj jego plus (+) do wyjścia + mostka, a minus (-) do wyjścia mostka. Zwróć uwagę na polaryzację!

Krok 3: Podłączenie strony pierwotnej (230V) włącznik, bezpiecznik i przewód sieciowy

UWAGA: Ten etap jest krytyczny i wiąże się z pracą z niebezpiecznym napięciem 230V. Wykonuj go z najwyższą ostrożnością i tylko wtedy, gdy masz pewność, co robisz. Zawsze upewnij się, że przewód sieciowy jest odłączony od gniazdka!

1. Podłączenie przewodu sieciowego: Przewód sieciowy składa się zazwyczaj z trzech żył: fazowej (brązowa/czarna), neutralnej (niebieska) i ochronnej (żółto-zielona).
2. Uziemienie: Żyłę żółto-zieloną (ochronną) podłącz do metalowej obudowy (jeśli taka jest) lub do odpowiedniego punktu uziemiającego w obudowie. Jeśli obudowa jest plastikowa, żyłę tę należy odizolować i zabezpieczyć.
3. Montaż bezpiecznika pierwotnego: Wlutuj oprawkę bezpiecznika pierwotnego w szereg z żyłą fazową (brązową/czarną) przewodu sieciowego.
4. Podłączenie włącznika: Włącznik podłącz w szereg z żyłą fazową, za bezpiecznikiem.
5. Podłączenie transformatora: Pozostały koniec żyły fazowej (za włącznikiem) oraz żyłę neutralną (niebieską) podłącz do uzwojenia pierwotnego transformatora.
6. Izolacja: Po wykonaniu wszystkich połączeń, dokładnie zaizoluj wszystkie miejsca styku, zwłaszcza te po stronie 230V, za pomocą koszulek termokurczliwych lub taśmy izolacyjnej. Upewnij się, że żadne gołe przewody nie mają ze sobą kontaktu ani z obudową.

Krok 4: Montaż wskaźników jak dodać amperomierz lub woltomierz?

Jeśli chcesz, aby Twój prostownik był bardziej funkcjonalny, możesz dodać wskaźniki:

• Amperomierz: Mierzy prąd ładowania. Należy go wpiąć szeregowo w obwód wyjściowy DC, najlepiej w czerwony (plusowy) przewód, za bezpiecznikiem wtórnym. Upewnij się, że amperomierz jest przeznaczony do prądu stałego i ma odpowiedni zakres pomiarowy (np. do 10A lub 20A).
• Woltomierz: Mierzy napięcie na wyjściu prostownika lub na akumulatorze. Należy go wpiąć równolegle do przewodów wyjściowych DC. Plus woltomierza do plusa wyjścia, minus do minusa. Woltomierz powinien być przeznaczony do prądu stałego i mieć zakres pomiarowy np. do 20V.

Montaż wskaźników wymaga wywiercenia dodatkowych otworów w obudowie i starannego podłączenia, aby nie wprowadzić dodatkowych zakłóceń ani zwarć.

Pierwsze uruchomienie i testy: Jak bezpiecznie sprawdzić, czy Twój prostownik działa poprawnie?

Zbudowaliśmy prostownik. Teraz nadszedł moment prawdy pierwsze uruchomienie. To jest etap, na którym musimy być szczególnie ostrożni i metodyczni.

Pomiar napięcia bez obciążenia czego się spodziewać?

1. Podwójna kontrola: Przed włączeniem prostownika, jeszcze raz sprawdź wszystkie połączenia, szczególnie te po stronie 230V. Upewnij się, że wszystko jest solidnie zaizolowane i nic nie jest luźne.
2. Pierwsze włączenie: Podłącz prostownik do gniazdka sieciowego. Włącz go. Jeśli masz diodę LED, powinna się zaświecić. Obserwuj, czy nie ma dymu, nietypowych zapachów czy hałasów. Jeśli coś wzbudza Twój niepokój, natychmiast wyłącz zasilanie!
3. Pomiar napięcia wyjściowego: Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie np. 20V. Przyłóż czerwony przewód multimetru do plusowego zacisku prostownika, a czarny do minusowego.
4. Oczekiwane wartości: Bez podłączonego akumulatora (czyli bez obciążenia), napięcie na wyjściu prostownika będzie wyższe niż nominalne 12V. W zależności od transformatora i obecności kondensatora, powinieneś zobaczyć wartości w zakresie 14V do 18V DC. To jest prawidłowe zachowanie napięcie to obniży się po podłączeniu obciążenia (akumulatora).

Test pod obciążeniem: Pierwsze podłączenie do akumulatora i kontrola prądu ładowania

UWAGA: Przed podłączeniem akumulatora, upewnij się, że prostownik jest wyłączony i odłączony od sieci! Zawsze zachowaj prawidłową polaryzację.

1. Podłączenie akumulatora: Podłącz czerwony zacisk krokodylkowy prostownika do plusowego (+) bieguna akumulatora. Podłącz czarny zacisk krokodylkowy do minusowego (-) bieguna akumulatora. Sprawdź polaryzację dwukrotnie!
2. Włączenie prostownika: Podłącz prostownik do gniazdka i włącz go.
3. Monitorowanie prądu ładowania: Jeśli masz amperomierz, obserwuj jego wskazania. Początkowo prąd ładowania będzie wysoki (np. 8-10A, jeśli transformator na to pozwala), a następnie będzie stopniowo spadał w miarę ładowania akumulatora. To jest normalne zjawisko.
4. Monitorowanie napięcia na akumulatorze: Jeśli masz woltomierz, obserwuj napięcie na akumulatorze. Będzie ono stopniowo rosło, dążąc do wartości około 14,4V dla w pełni naładowanego akumulatora 12V.
5. Kontrola temperatury: Co jakiś czas dotknij obudowy transformatora i radiatora mostka prostowniczego. Powinny być ciepłe, ale nie gorące (nie parzyć w dotyk). Jeśli są bardzo gorące, natychmiast wyłącz prostownik i sprawdź, czy nie ma zwarcia lub czy komponenty nie są przeciążone.
6. Czas ładowania: Czas ładowania zależy od pojemności akumulatora i prądu ładowania. Ogólna zasada to ładowanie prądem równym 1/10 pojemności akumulatora przez około 10-14 godzin.

Dla ambitnych: Jak rozbudować prostownik o dodatkowe funkcje?

Zbudowanie podstawowego prostownika to świetny początek. Jeśli jednak macie ochotę na więcej, istnieje kilka modyfikacji, które mogą zwiększyć jego funkcjonalność.

Prosta regulacja prądu ładowania schemat z wykorzystaniem regulatora na triaku

Standardowy prostownik ładuje akumulator stałym prądem, który zależy od transformatora i stanu naładowania akumulatora. Można jednak dodać prostą regulację prądu ładowania. Jednym z popularnych rozwiązań jest zastosowanie regulatora opartego na triaku, wpiętego po stronie pierwotnej transformatora (czyli w obwód 230V). Działa to na podobnej zasadzie jak ściemniacz do światła poprzez zmianę fazy załączania prądu, możemy efektywnie zmniejszyć napięcie doprowadzane do transformatora, a tym samym obniżyć prąd ładowania.

Taka modyfikacja jest jednak przeznaczona dla bardziej zaawansowanych elektroników, ponieważ wymaga pracy z napięciem sieciowym i odpowiedniego doboru komponentów (triak, potencjometr, diak, kondensator). Należy pamiętać o solidnej izolacji i bezpiecznym montażu.

Zabezpieczenie przed odwrotnym podłączeniem jak zbudować prosty układ na przekaźniku?

Jak już wspomniałem, odwrotne podłączenie biegunów to poważne zagrożenie. Można temu zapobiec, budując prosty układ zabezpieczający na przekaźniku. Idea jest taka, że przekaźnik załączy obwód ładowania tylko wtedy, gdy wykryje prawidłową polaryzację na zaciskach akumulatora.

Układ taki składa się z diody (np. 1N4007) wpiętej szeregowo z cewką przekaźnika. Dioda przepuści prąd tylko w jednym kierunku. Jeśli akumulator zostanie podłączony prawidłowo, prąd popłynie przez diodę i cewkę przekaźnika, załączając jego styki i umożliwiając ładowanie. Przy odwrotnym podłączeniu, dioda zablokuje przepływ prądu, a przekaźnik pozostanie wyłączony, chroniąc prostownik i akumulator. To stosunkowo prosta, ale bardzo skuteczna modyfikacja zwiększająca bezpieczeństwo.

Czy warto budować prostownik z funkcją rozruchu? Analiza ryzyka i wymagań sprzętowych

Wielu z Was może pomyśleć o rozbudowaniu prostownika o funkcję rozruchu silnika. Muszę Was jednak ostrzec: budowa prostownika z funkcją rozruchu jest znacznie bardziej skomplikowana i ryzykowna. Jak wynika z moich notatek, wymaga to transformatora o bardzo dużej mocy (nawet 1 kVA lub więcej) oraz diod o ogromnej wydajności prądowej (150A i więcej).

Takie urządzenie dostarcza ogromny prąd, który, choć potrzebny do rozruchu, może uszkodzić nowoczesną elektronikę samochodową, która jest bardzo wrażliwa na skoki napięcia i prądu. W dzisiejszych samochodach, z ich zaawansowanymi komputerami i systemami, użycie prostownika z funkcją rozruchu bez odpowiednich zabezpieczeń jest obarczone dużym ryzykiem. Zdecydowanie odradzam to początkującym majsterkowiczom. Lepiej zainwestować w gotowe, profesjonalne urządzenie rozruchowe, które posiada odpowiednie zabezpieczenia.

Najczęstsze błędy popełniane przez początkujących i jak ich unikać

Podczas mojej kariery widziałem wiele prostowników DIY zarówno udanych, jak i tych, które skończyły jako spalony kawałek elektroniki. Oto najczęstsze błędy, których możecie uniknąć.

Błąd #1: Zbyt słaby transformator lub mostek prostowniczy

To klasyczny błąd wynikający z chęci oszczędności lub niedostatecznej wiedzy. Użycie transformatora o zbyt niskiej mocy (np. 50W zamiast 150W) lub mostka prostowniczego o zbyt małej wydajności prądowej (np. 10A zamiast 25A) prowadzi do kilku problemów. Po pierwsze, komponenty będą się przegrzewać, co drastycznie skróci ich żywotność i może doprowadzić do uszkodzenia. Po drugie, prostownik nie będzie w stanie dostarczyć odpowiedniego prądu ładowania, co sprawi, że proces ładowania będzie nieefektywny i bardzo długi. Zawsze dobierajcie parametry z zapasem, tak jak to opisałem w sekcji o komponentach.

Błąd #2: Brak lub niewystarczające chłodzenie radiatora

Mostek prostowniczy, zwłaszcza przy wyższych prądach, wydziela dużo ciepła. Brak radiatora lub zastosowanie zbyt małego radiatora to prosta droga do przegrzania i uszkodzenia mostka. Widziałem mostki, które dosłownie rozpływały się z przegrzania. Pamiętajcie mostek musi być na radiatorze, a radiator powinien mieć odpowiednią powierzchnię, aby skutecznie rozpraszać ciepło. Jeśli obudowa jest zamknięta, zadbajcie o wentylację.

Przeczytaj również: Który kabel prostownika to plus? Uniknij błędów i eksplozji!

Błąd #3: Pominięcie kluczowych zabezpieczeń przeciwzwarciowych

Niektórzy początkujący, chcąc uprościć konstrukcję, pomijają bezpieczniki. To jest niezwykle niebezpieczne. Brak bezpiecznika po stronie pierwotnej (230V) oznacza, że w przypadku zwarcia transformatora, prąd zwarciowy popłynie przez sieć domową, co może spowodować wyzwolenie zabezpieczeń w rozdzielnicy, a w najgorszym przypadku pożar instalacji elektrycznej. Brak bezpiecznika po stronie wtórnej (DC) może doprowadzić do uszkodzenia akumulatora, mostka prostowniczego lub przewodów w przypadku zwarcia na wyjściu. Bezpieczniki to tanie, ale absolutnie niezbędne elementy, które chronią zarówno urządzenie, jak i Wasze bezpieczeństwo.
