Centralny zamek: Schemat działania. Diagnozuj i naprawiaj sam!

Ten artykuł dogłębnie wyjaśni zasadę działania centralnego zamka w samochodzie, od sygnału z pilota po ruch rygla, a także przedstawi kluczowe komponenty i ich wzajemne powiązania. Zrozumienie prezentowanych schematów i mechanizmów pozwoli Ci samodzielnie zdiagnozować typowe usterki i poznać tajniki tego niezbędnego systemu.

Centralny zamek bez tajemnic: Zrozum jego działanie, zanim zaczniesz naprawę

Centralny zamek to jeden z tych elementów wyposażenia samochodu, który stał się tak powszechny, że rzadko zastanawiamy się nad jego działaniem, dopóki nie odmówi posłuszeństwa. A przecież to właśnie on odpowiada za nasz codzienny komfort i bezpieczeństwo, pozwalając na jednoczesne zaryglowanie lub odryglowanie wszystkich drzwi, a często także bagażnika czy wlewu paliwa, za pomocą jednego przycisku lub przekręcenia kluczyka. Moje doświadczenie pokazuje, że zrozumienie jego budowy i zasady działania jest kluczowe nie tylko dla entuzjastów motoryzacji, ale także dla każdego kierowcy. Dlaczego? Ponieważ pozwala to na samodzielną diagnozę usterek i uniknięcie kosztownych wizyt u mechanika.

Dlaczego zrozumienie schematu to klucz do samodzielnej diagnozy?

Dla wielu osób schemat elektryczny to zbiór niezrozumiałych linii i symboli. Jednak w rzeczywistości jest to nic innego jak mapa systemu, która pozwala zlokalizować każdy element i precyzyjnie prześledzić przepływ sygnałów. Wyobraź sobie, że próbujesz znaleźć konkretny dom w nieznanym mieście bez mapy to właśnie tak wygląda diagnoza usterki centralnego zamka bez schematu. Jesteś skazany na metodę prób i błędów, która jest czasochłonna i często nieskuteczna. Ze schematem w ręku wiesz dokładnie, gdzie szukać problemu, czy to w przerwanej linii zasilania, uszkodzonym siłowniku, czy wadliwym sterowniku.

Co zyskasz, poznając zasadę działania tego systemu?

Poznanie zasady działania centralnego zamka to inwestycja, która się opłaca. Przede wszystkim, oszczędzasz pieniądze na naprawach. Zamiast płacić za każdą wizytę w warsztacie, możesz samodzielnie zidentyfikować i często usunąć prostsze usterki. Po drugie, zyskujesz możliwość szybszej identyfikacji problemu, co jest nieocenione, gdy zamek "wariuje" w najmniej odpowiednim momencie. Po trzecie, będziesz w stanie świadomie wybrać części zamienne, wiedząc, czego dokładnie potrzebujesz, zamiast polegać wyłącznie na sugestiach sprzedawcy. Wreszcie, zwiększasz swoje bezpieczeństwo, rozumiejąc, dlaczego zamek czasem może działać nieprawidłowo i jak temu zaradzić.

Serce systemu: Jak krok po kroku centralny zamek wykonuje Twoje polecenie?

Aby w pełni zrozumieć, jak działa centralny zamek, musimy prześledzić cały proces, od momentu, gdy wydajesz mu polecenie, aż do fizycznego ruchu rygla. To fascynujące, jak skomplikowany system potrafi działać tak płynnie i niezawodnie. Przyjrzyjmy się temu krok po kroku, koncentrując się na najpopularniejszym rozwiązaniu, czyli zamku elektrycznym.

1. Sygnał jest generowany i przesyłany do systemu.
2. Sterownik odbiera sygnał i go przetwarza.
3. Sterownik wysyła impuls do siłownika Master.
4. Siłownik Master informuje sterownik o stanie zamka i uruchamia pozostałe siłowniki.

Krok 1: Sygnał czyli skąd zamek wie, co ma zrobić?

Cały proces rozpoczyna się od Ciebie. Gdy naciskasz przycisk na pilocie, wysyłasz sygnał radiowy. Jeśli używasz kluczyka w zamku drzwi kierowcy, generujesz sygnał elektryczny poprzez fizyczne obrócenie bębenka. Ten sygnał, niezależnie od jego formy, jest następnie odbierany przez specjalny odbiornik w samochodzie, który zazwyczaj jest częścią sterownika centralnego zamka lub jest z nim ściśle powiązany.

Krok 2: Mózg operacji rola sterownika centralnego zamka

Odebrany sygnał trafia do sterownika centralnego zamka, który jest prawdziwym "mózgiem" całego systemu. To moduł elektroniczny, często nazywany centralką, który interpretuje Twoje polecenie (otwórz/zamknij). Na podstawie tej interpretacji sterownik wysyła odpowiednie impulsy elektryczne do siłowników. Kluczowe jest tutaj to, że sterownik decyduje o polaryzacji impulsu to właśnie zmiana polaryzacji powoduje ruch siłownika w jedną lub drugą stronę, czyli otwarcie lub zamknięcie zamka.

Krok 3: Siłownik Master lider, który wydaje rozkazy

W większości samochodów, szczególnie w drzwiach kierowcy, znajdziemy siłownik Master. Jest to wyjątkowy element, ponieważ nie tylko wykonuje polecenia, ale także pełni funkcję informacyjną. Kiedy otwierasz lub zamykasz drzwi kluczykiem, siłownik Master "czuje" ten ruch i informuje o tym sterownik. Dzięki temu sterownik wie, że ma wysłać sygnał do pozostałych siłowników, aby te również zaryglowały lub odryglowały drzwi. Siłownik Master jest zazwyczaj bardziej złożony, wyposażony w więcej przewodów (np. pięć), co pozwala mu na komunikację ze sterownikiem o swoim aktualnym stanie.

Krok 4: Siłowniki Slave posłuszni wykonawcy w pozostałych drzwiach

Pozostałe drzwi (pasażera, tylne) wyposażone są w siłowniki Slave. Są to prostsze komponenty, których jedynym zadaniem jest wykonanie polecenia otrzymanego od sterownika. Zazwyczaj mają mniej przewodów (np. dwa) i nie posiadają funkcji informowania o swoim stanie. Działają one synchronicznie z siłownikiem Master, reagując na impulsy wysyłane przez sterownik. To właśnie dzięki tej hierarchii i współpracy wszystkich elementów, centralny zamek działa jako spójna całość.

Jak czytać schemat centralnego zamka? Przewodnik po symbolach i połączeniach

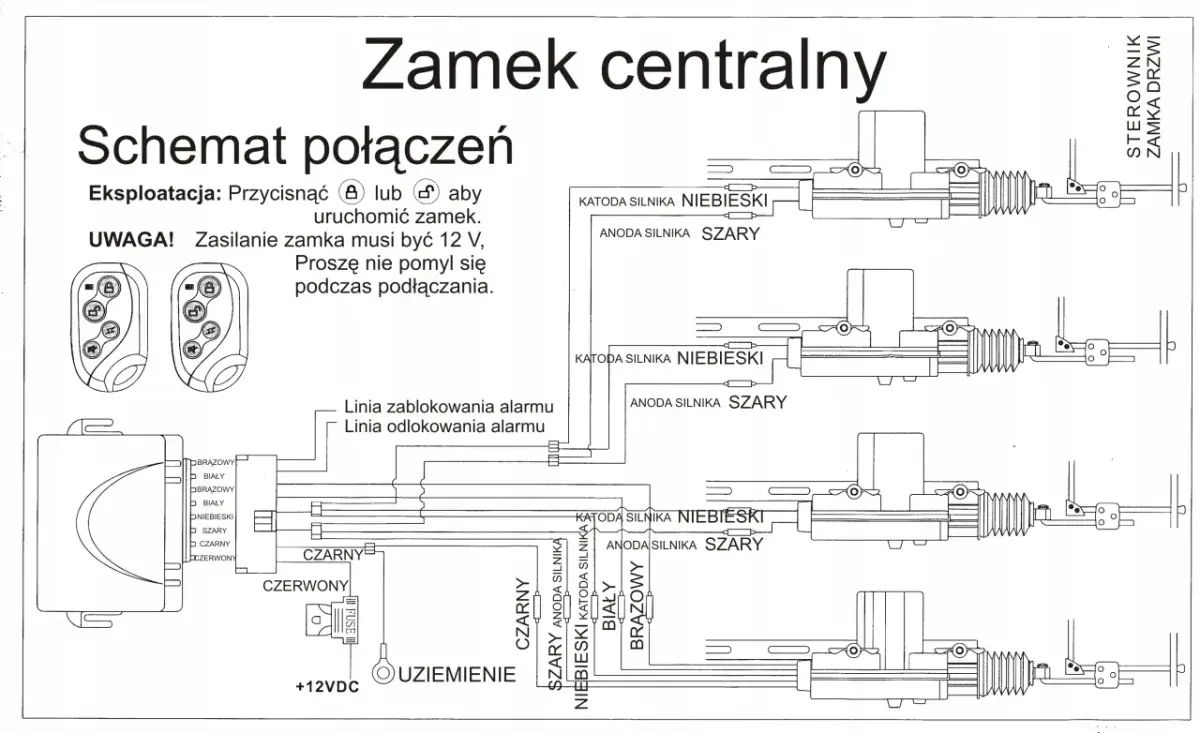

Dla każdego, kto chce samodzielnie diagnozować i naprawiać usterki centralnego zamka, umiejętność czytania schematów elektrycznych jest absolutnie niezbędna. Schematy to uniwersalny język techniczny, który, choć na pierwszy rzut oka może wydawać się skomplikowany, po opanowaniu podstaw staje się nieocenionym narzędziem. Pamiętaj, że choć konkretne schematy różnią się w zależności od marki i modelu samochodu, podstawowe zasady i symbole pozostają podobne.

Anatomia schematu: Identyfikacja kluczowych elementów

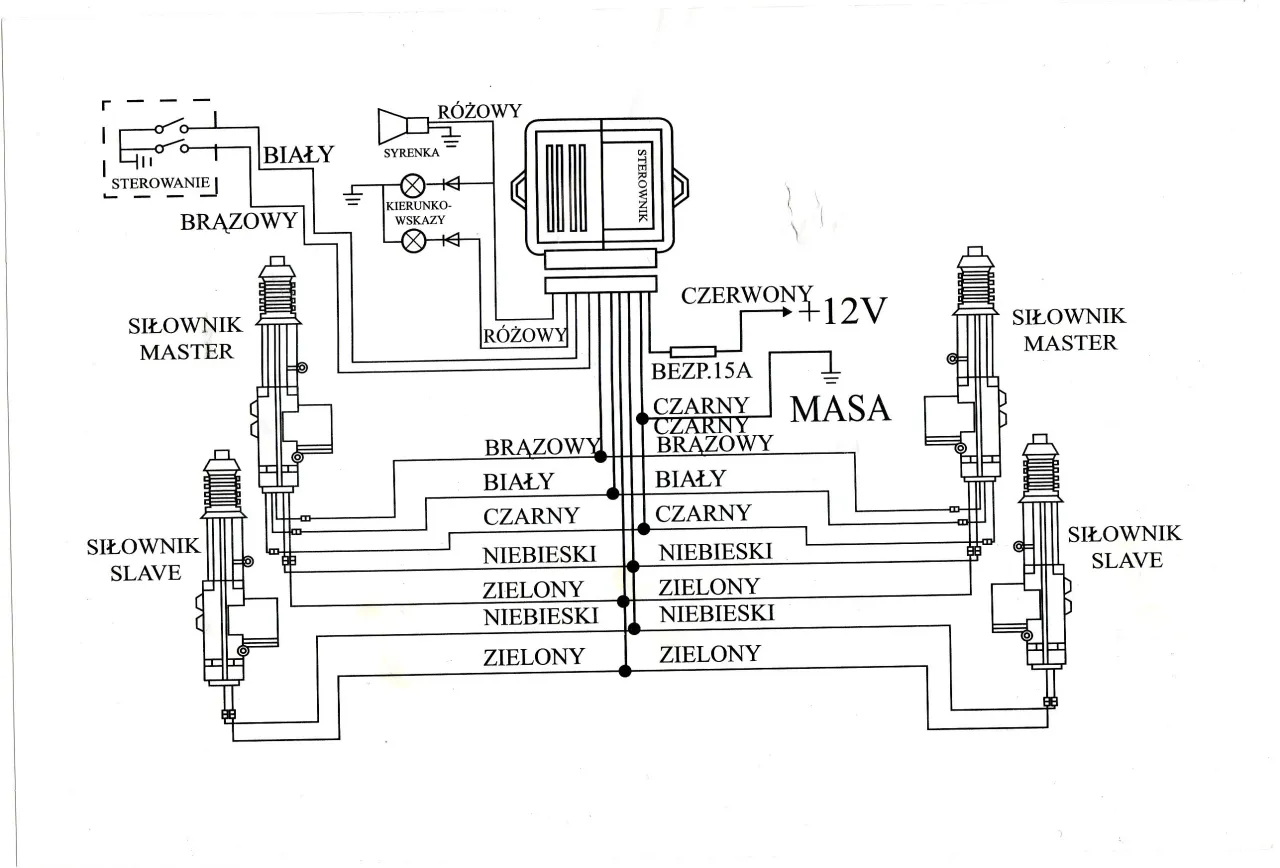

Na schemacie centralnego zamka znajdziesz kilka kluczowych elementów. Sterownik (często oznaczany jako moduł lub centralka) to zazwyczaj prostokąt z wieloma wyprowadzeniami, do których podłączone są przewody. W jego pobliżu często znajdziesz oznaczenia pinów i ich funkcji. Siłowniki są symbolizowane jako małe silniczki elektryczne (koło z literą "M" w środku) lub prostokąty z oznaczeniem "actuator". Zwróć uwagę na ilość przewodów wychodzących z siłownika to często klucz do odróżnienia siłownika Master od Slave. Bezpieczniki to zazwyczaj prostokąty z linią w środku, często opatrzone wartością prądu (np. 10A). Przekaźniki to kwadraty lub prostokąty z cewką i stykami, a przełączniki (np. w drzwiach kierowcy) są symbolizowane jako otwarte lub zamknięte obwody, które można sterować mechanicznie.

Ścieżka sygnału na schemacie: Od impulsu do ruchu rygla

Czytając schemat, Twoim zadaniem jest śledzenie przepływu prądu i sygnału. Linie na schemacie reprezentują przewody elektryczne. Grubsze linie często oznaczają przewody zasilające, a cieńsze sygnałowe. Zawsze zacznij od znalezienia źródła zasilania (akumulatora) i sprawdź, czy prąd dociera do bezpiecznika, a następnie do sterownika. Następnie odszukaj linie sygnałowe łączące sterownik z siłownikami. Strzałki lub oznaczenia mogą wskazywać kierunek przepływu sygnału. Ważne jest, aby zidentyfikować masę (GND), czyli punkt odniesienia dla obwodów elektrycznych, zazwyczaj oznaczony jako trójkąt lub kilka równoległych linii. Śledzenie ścieżki sygnału od pilota/kluczyka, przez sterownik, aż do siłowników, pozwoli Ci zrozumieć, gdzie dokładnie może leżeć problem, jeśli zamek nie działa prawidłowo.

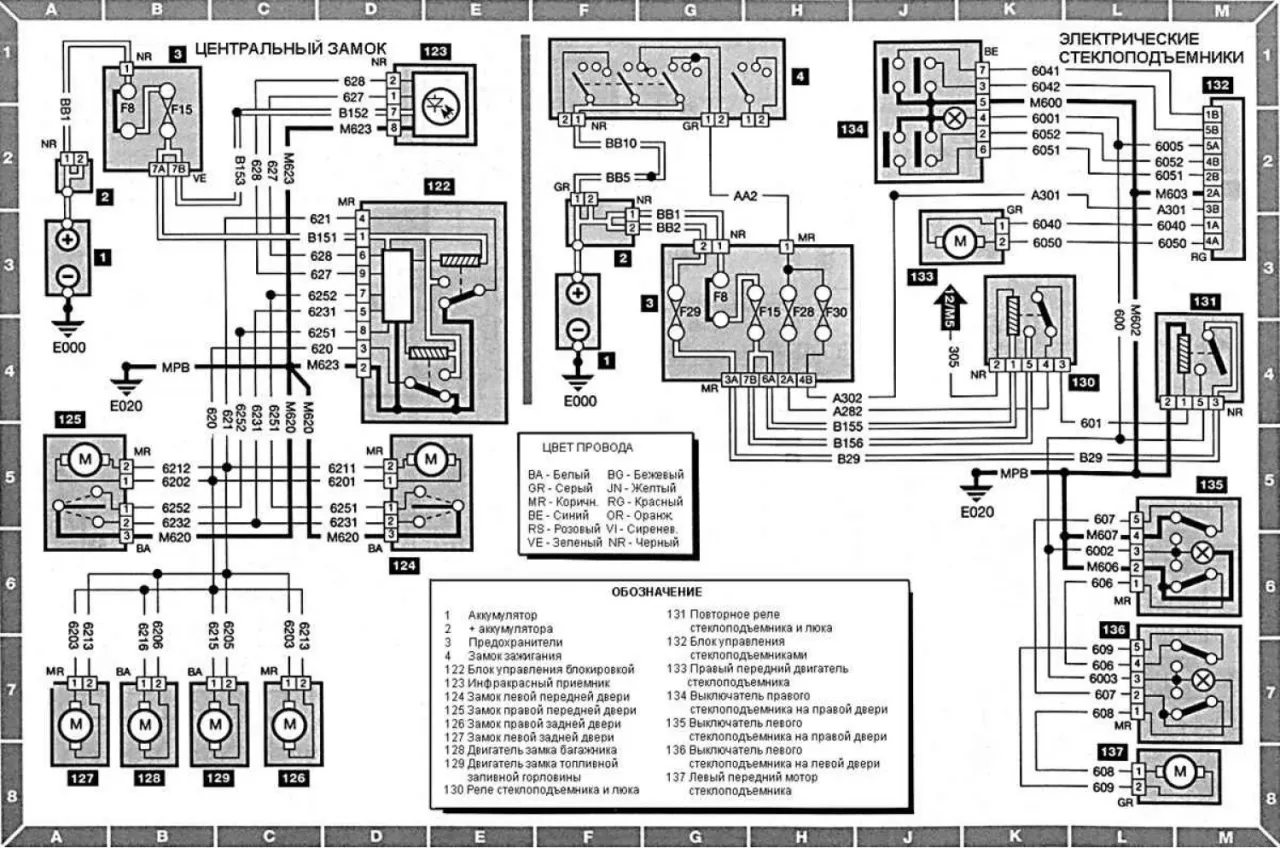

Typowe kolory i oznaczenia przewodów co oznaczają?

W instalacjach samochodowych kolory przewodów często podążają za pewnymi standardami, choć nie zawsze są one sztywno przestrzegane. Generalnie, czerwony przewód często oznacza stałe zasilanie (+12V), a czarny masę (GND). Przewody sygnałowe mogą mieć różne kolory, takie jak żółty, zielony, niebieski, często z dodatkowymi paskami. Zawsze warto jednak sprawdzić legendę schematu, jeśli jest dostępna, ponieważ producenci mogą stosować własne kody kolorów. Oprócz kolorów, na schematach często znajdziesz oznaczenia literowo-cyfrowe przy przewodach. Mogą one wskazywać na funkcję przewodu (np. "DOOR LOCK", "UNLOCK"), numer pinu w złączu, czy też numer obwodu. Zrozumienie tych oznaczeń znacząco ułatwia identyfikację i diagnozę.

Główni gracze na scenie: Poznaj kluczowe komponenty centralnego zamka

Aby w pełni opanować tajniki centralnego zamka, musimy przyjrzeć się bliżej jego poszczególnym elementom. Każdy z nich pełni określoną funkcję, a ich wspólne działanie tworzy sprawny i niezawodny system. W mojej pracy często spotykam się z sytuacjami, gdzie zrozumienie roli każdego komponentu jest kluczowe do szybkiej i trafnej diagnozy.

Sterownik (Centralka): Cichy zarządca komfortu

Jak już wspomniałem, sterownik, często nazywany centralką lub modułem komfortu, to prawdziwy mózg operacji. Jest to moduł elektroniczny, zazwyczaj ukryty gdzieś pod deską rozdzielczą, za schowkiem lub w innym, mniej dostępnym miejscu. W jego wnętrzu znajduje się mikroprocesor, który przetwarza sygnały z pilota lub kluczyka, oraz zestaw przekaźników, które sterują dopływem prądu do siłowników. To on decyduje o tym, czy drzwi mają się otworzyć, czy zamknąć, wysyłając odpowiednio spolaryzowane impulsy. W nowoczesnych samochodach sterownik centralnego zamka jest często zintegrowany z innymi systemami, takimi jak alarm, immobilizer, a nawet moduł komfortu, który odpowiada za domykanie szyb czy otwieranie bagażnika. Jego awaria może mieć szerokie konsekwencje dla funkcjonowania całego pojazdu.

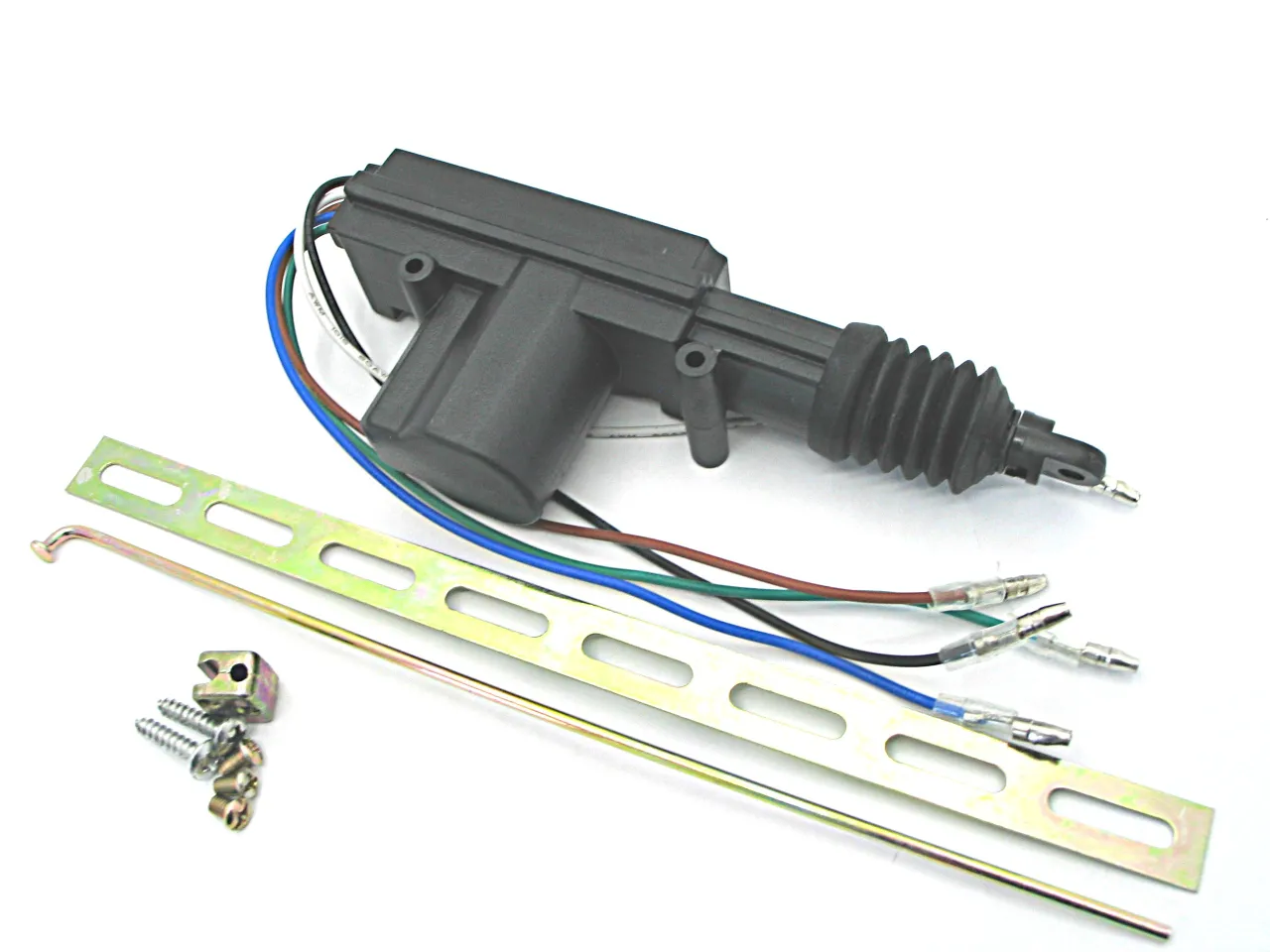

Siłownik Master vs. Slave: Na czym polega fundamentalna różnica?

To jest jeden z kluczowych aspektów, który często bywa mylony. Rozróżnienie siłowników Master i Slave jest fundamentalne dla zrozumienia działania centralnego zamka.

Jak widać w tabeli, siłownik Master jest bardziej zaawansowany. Te dodatkowe przewody służą do przesyłania informacji o tym, czy zamek w drzwiach kierowcy został otwarty lub zamknięty manualnie kluczykiem. To właśnie ta informacja sprawia, że sterownik wie, że ma uruchomić pozostałe siłowniki. Siłownik Slave jest znacznie prostszy to w zasadzie tylko silniczek elektryczny z przekładnią, który przesuwa cięgno zamka w odpowiedzi na impuls ze sterownika. Nie ma on zdolności do "raportowania" swojego stanu.

Wiązka elektryczna: Ukryty układ nerwowy systemu

Wiązka elektryczna to nic innego jak sieć przewodów, która łączy wszystkie elementy centralnego zamka: sterownik, siłowniki, zasilanie i masę. Choć często niewidoczna, jej integralność jest absolutnie kluczowa dla prawidłowego działania systemu. Przewody te są narażone na uszkodzenia mechaniczne, zwłaszcza w miejscach, gdzie przechodzą z karoserii do ruchomych drzwi (tzw. przelotki drzwiowe). Ciągłe zginanie i rozciąganie przewodów w tych miejscach może prowadzić do ich przetarcia, a w konsekwencji do przerw w obwodzie lub zwarć. To jedna z najczęstszych przyczyn awarii, z którymi spotykam się na co dzień.

Nie każdy zamek jest taki sam: System elektryczny kontra pneumatyczny

Choć cel działania centralnego zamka jest zawsze ten sam zamykanie i otwieranie drzwi to sposób jego realizacji ewoluował na przestrzeni lat. Dziś dominują systemy elektryczne, ale w starszych pojazdach wciąż można spotkać rozwiązania pneumatyczne. Warto zrozumieć różnice między nimi, aby lepiej diagnozować potencjalne problemy.

Zamek elektryczny: Popularny standard jak działa?

Współczesne samochody niemal w stu procentach wykorzystują zamki elektryczne. Ich działanie jest stosunkowo proste i niezawodne. W każdym siłowniku znajduje się mały silniczek elektryczny, który za pośrednictwem przekładni mechanicznie przesuwa cięgno połączone z mechanizmem ryglowania drzwi. Gdy sterownik wysyła impuls o jednej polaryzacji, silniczek kręci się w jedną stronę, zamykając zamek. Zmiana polaryzacji powoduje obrót w drugą stronę i otwarcie. Cały proces jest bardzo szybki, a impuls sterujący trwa zazwyczaj około 0.8 sekundy. Prostota konstrukcji, łatwość integracji z elektroniką pojazdu i wysoka niezawodność sprawiły, że to rozwiązanie stało się dominującym standardem.

Zamek pneumatyczny: Cichszy, ale bardziej kapryśny zasada działania

W starszych modelach samochodów, zwłaszcza z lat 80. i 90. (np. niektóre Mercedesy, Volkswageny czy Audi), można było spotkać zamki pneumatyczne. Ich zasada działania jest zupełnie inna. Zamiast silniczków, system ten wykorzystuje pompkę generującą podciśnienie lub nadciśnienie. Powstałe ciśnienie jest przesyłane rurkami do siłowników pneumatycznych, które zawierają membrany. Ruch membrany pod wpływem ciśnienia (lub podciśnienia) powoduje przesunięcie rygla. Główną zaletą tego rozwiązania była cichsza praca w porównaniu do elektrycznych odpowiedników. Niestety, systemy pneumatyczne są znacznie bardziej podatne na nieszczelności w układzie rurek, co prowadzi do spadku ciśnienia i nieprawidłowego działania. Awaria samej pompki to również częsty problem. Czas trwania impulsu sterującego dla zamka pneumatycznego jest również dłuższy, wynosząc od 3 do 5 sekund.

Które rozwiązanie jest lepsze i dlaczego jedno wyparło drugie?

Patrząc z perspektywy czasu, systemy elektryczne okazały się znacznie lepsze i dlatego wyparły pneumatyczne. Ich przewaga wynika z kilku kluczowych czynników. Po pierwsze, są bardziej niezawodne brak skomplikowanego układu rurek i pompki eliminuje wiele potencjalnych punktów awarii. Po drugie, są tańsze w produkcji i łatwiejsze w serwisie. Diagnoza problemów w systemie elektrycznym jest zazwyczaj prostsza i ogranicza się do sprawdzenia przewodów, siłowników i sterownika. W przypadku pneumatyki, znalezienie nieszczelności w układzie rurek może być bardzo czasochłonne. Mimo że systemy pneumatyczne były cichsze, to ich wady, takie jak podatność na usterki i wyższe koszty utrzymania, przeważyły, prowadząc do dominacji zamków elektrycznych na rynku motoryzacyjnym.

Gdy zamek odmawia posłuszeństwa: 5 najczęstszych awarii i ich objawy

Nawet najlepiej zaprojektowany system może ulec awarii. Centralny zamek nie jest wyjątkiem. Z mojej praktyki wynika, że pewne problemy pojawiają się znacznie częściej niż inne. Znając te typowe usterki i ich objawy, możesz znacznie szybciej zdiagnozować problem i podjąć odpowiednie kroki naprawcze.

Problem: Tylko jedne drzwi nie reagują. Co jest przyczyną?

To bardzo częsty scenariusz. Pozostałe drzwi działają bez zarzutu, reagując na pilota lub kluczyk, ale jedne konkretne drzwi pozostają zamknięte lub otwarte. Najczęściej winowajcą jest uszkodzony siłownik w tych właśnie drzwiach. Może to być awaria silniczka, przekładni lub po prostu zużycie mechaniczne. Drugą, równie prawdopodobną przyczyną, są przetarte przewody w przelotce drzwiowej, prowadzące do tego siłownika. Aby to sprawdzić, spróbuj posłuchać, czy siłownik w uszkodzonych drzwiach wydaje jakikolwiek dźwięk podczas próby otwarcia/zamknięcia. Jeśli jest cisza, prawdopodobnie nie dochodzi do niego prąd. Warto wtedy sprawdzić ciągłość przewodów miernikiem.

Problem: Całkowity brak reakcji zamka gdzie szukać winowajcy?

Problem: Przetarte kable w przelotce drzwi jak to zdiagnozować?

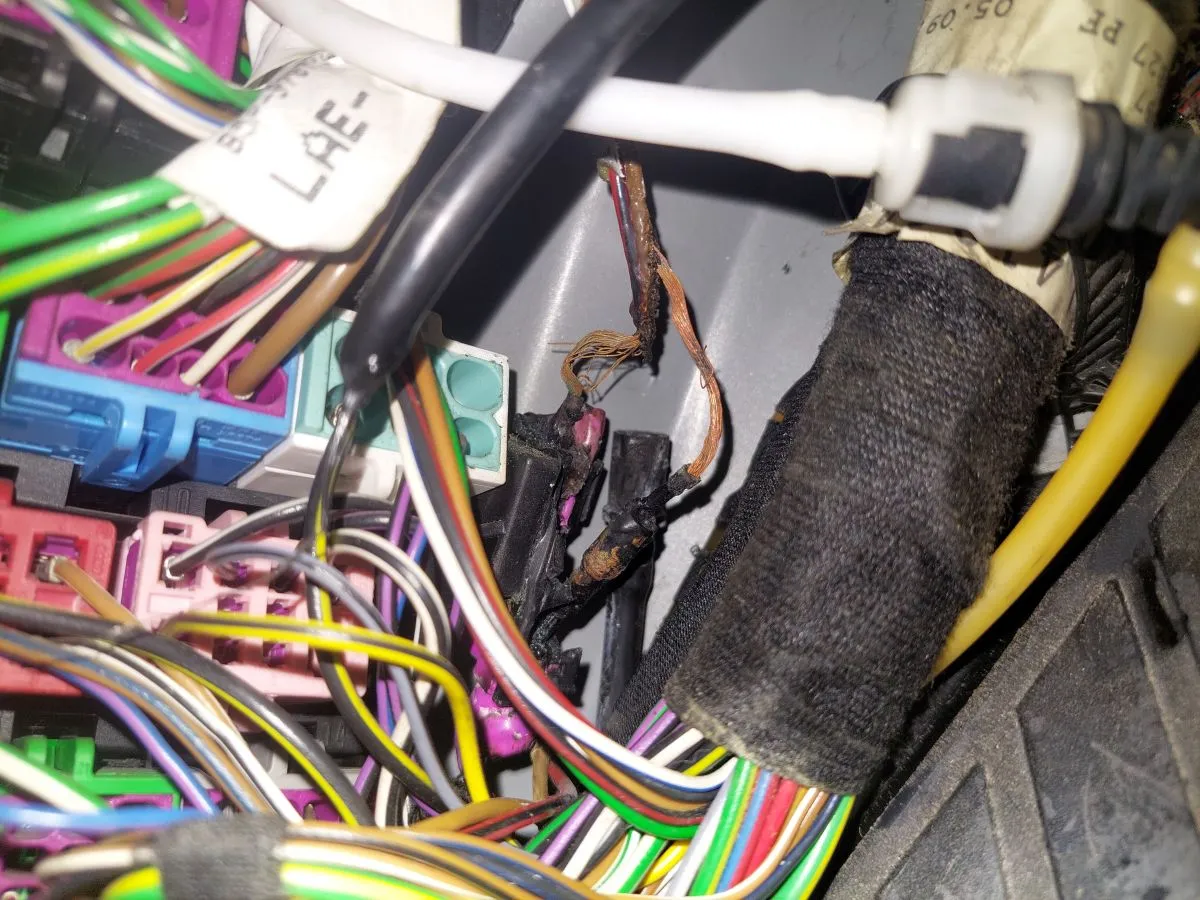

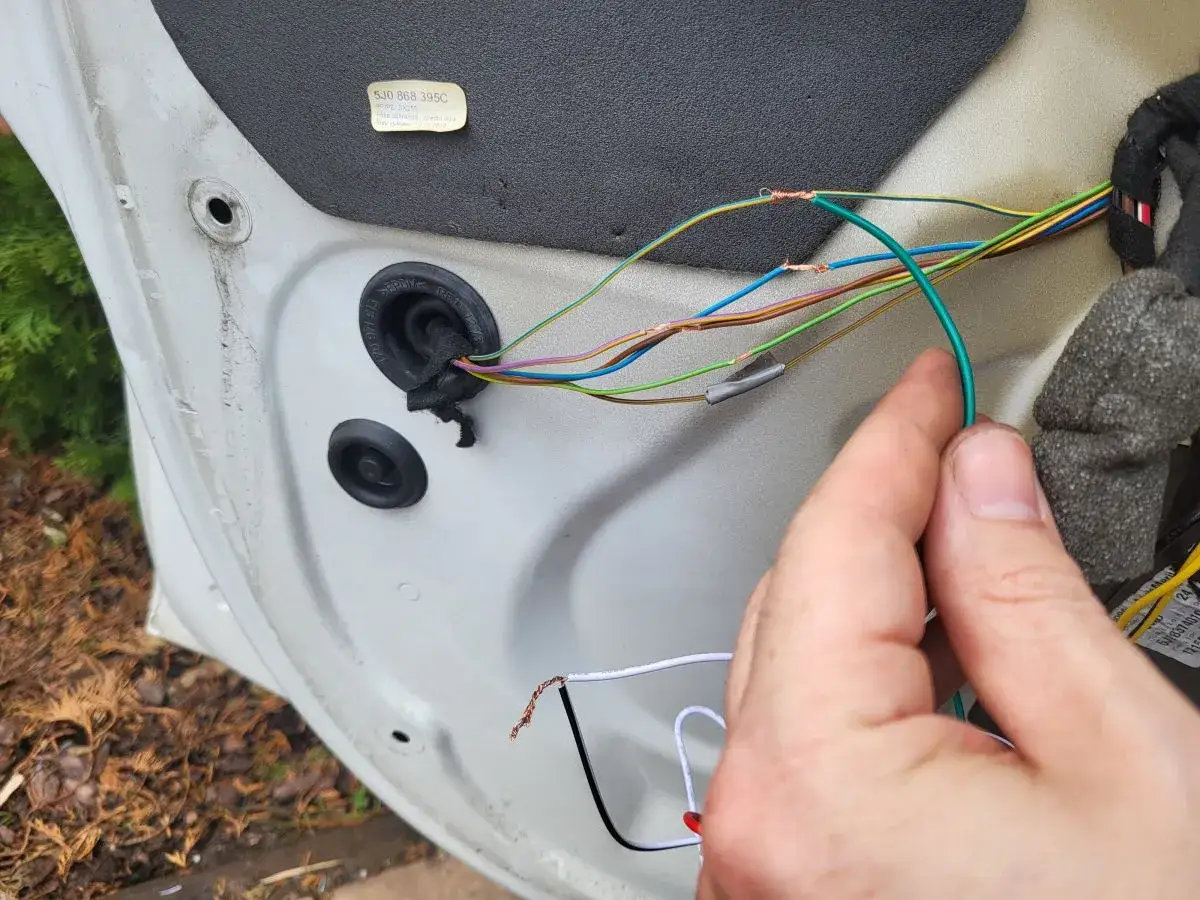

To prawdziwa plaga w wielu samochodach, zwłaszcza tych starszych. Przewody w gumowej przelotce między karoserią a drzwiami są ciągle zginane i rozciągane podczas otwierania i zamykania drzwi. Z czasem izolacja pęka, a same przewody mogą się przetarć. Objawy są różnorodne: od sporadycznego działania centralnego zamka w danych drzwiach, przez całkowity brak reakcji, aż po problemy z innymi systemami w tych drzwiach, takimi jak elektryczne szyby, głośniki czy oświetlenie. Diagnoza polega na wizualnej inspekcji przelotki (często trzeba ją odchylić lub zdjąć) oraz na teście ciągłości przewodów za pomocą multimetru.

Przeczytaj również: Mazda 6: Gdzie jest sterownik centralnego zamka? Pełny przewodnik!

Problem: Zamek "wariuje" sam się zamyka lub otwiera

Gdy centralny zamek zaczyna żyć własnym życiem samoczynnie się zamyka po otwarciu, otwiera po zamknięciu, lub "miga" ryglowaniem to znak, że coś jest nie tak z sygnałami sterującymi. Najczęstszą przyczyną jest uszkodzony siłownik Master. Jeśli jego wewnętrzne styki informujące o stanie zamka są zużyte lub uszkodzone, może on błędnie informować sterownik o tym, że drzwi są np. otwarte, choć są zamknięte, co wywołuje reakcję systemu. Inne możliwe przyczyny to zwarcie w instalacji, awaria samego sterownika, lub problem z czujnikiem zamknięcia drzwi, który również może wysyłać błędne informacje do centralki.

Centralny zamek to nie wszystko: Jak współpracuje z alarmem i innymi systemami?

Współczesne samochody to złożone ekosystemy elektroniczne, w których centralny zamek rzadko działa w całkowitej izolacji. Jest on integralną częścią większej sieci, współpracując z wieloma innymi systemami, co zwiększa zarówno komfort, jak i bezpieczeństwo użytkowania pojazdu. Ta integracja jest kluczowa dla funkcjonalności, do której przywykliśmy.

Jednym z najbardziej oczywistych przykładów jest współpraca z systemem alarmowym. Zaryglowanie drzwi za pomocą centralnego zamka niemal zawsze aktywuje alarm, a odryglowanie go dezaktywuje. To podstawowa funkcja, która chroni pojazd przed kradzieżą. Podobnie, centralny zamek często jest powiązany z immobilizerem, systemem uniemożliwiającym uruchomienie silnika bez odpowiedniego kluczyka lub transpondera. W niektórych autach, odblokowanie drzwi jest pierwszym krokiem do dezaktywacji immobilizera.

Centralny zamek jest również nieodłącznym elementem modułu komfortu. Dzięki tej integracji możliwe są takie funkcje jak automatyczne domykanie szyb po zamknięciu drzwi z pilota, czy też otwieranie bagażnika za pomocą dedykowanego przycisku. W pojazdach wyposażonych w system bezkluczykowy (Keyless Entry/Go), centralny zamek reaguje na obecność kluczyka w pobliżu pojazdu, automatycznie odblokowując drzwi, gdy zbliżymy się do samochodu, i blokując je, gdy się oddalimy.

Co więcej, w niektórych samochodach, zwłaszcza tych nowszych, centralny zamek może być powiązany z czujnikami zderzenia. W przypadku wypadku, system może automatycznie odblokować drzwi, ułatwiając dostęp służbom ratunkowym do poszkodowanych. Ta rozbudowana integracja pokazuje, jak bardzo centralny zamek ewoluował od prostego mechanizmu do zaawansowanego komponentu, który znacząco wpływa na bezpieczeństwo i komfort użytkowania każdego pojazdu.
