WSK 125: Jak bezpiecznie naładować akumulator prostownikiem selenowym?

Niniejszy artykuł dostarczy szczegółowej, krok po kroku instrukcji bezpiecznego ładowania akumulatora w motocyklu WSK 125 za pomocą zewnętrznego prostownika selenowego. Dowiesz się, jak prawidłowo zidentyfikować bieguny, podłączyć i odłączyć prostownik, monitorować proces ładowania oraz uniknąć typowych zagrożeń związanych z tą starszą technologią.

Zanim podłączysz: Co musisz wiedzieć o prostowniku selenowym i akumulatorze w WSK 125?

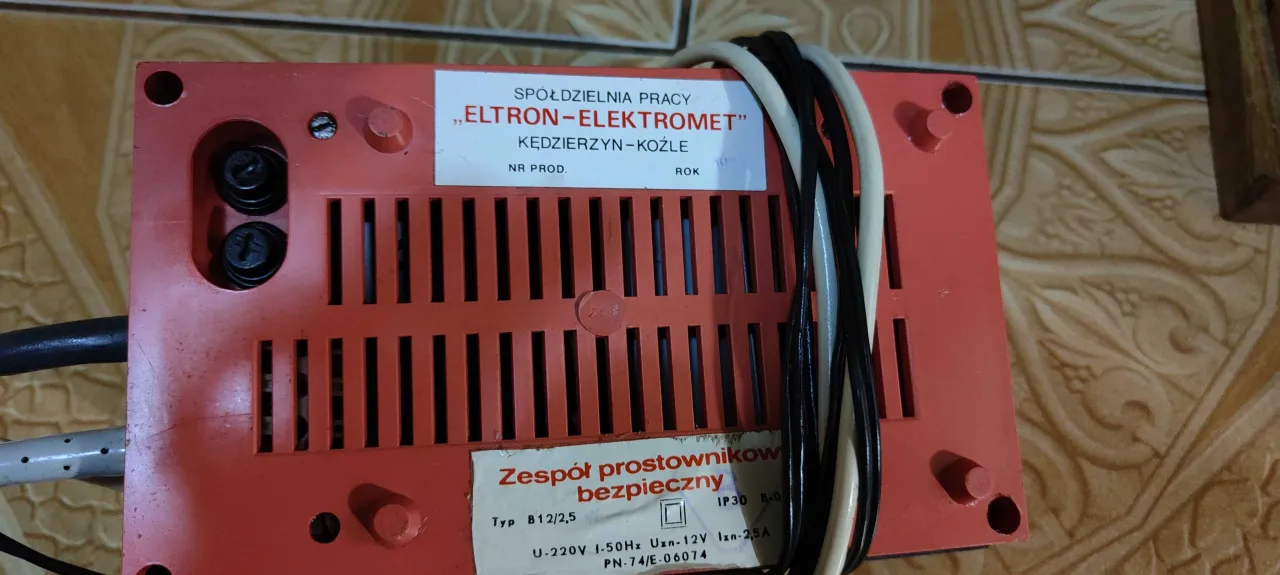

Prostowniki selenowe to technologia, która swoje lata świetności ma już dawno za sobą. Są to urządzenia przestarzałe, ale wciąż często spotykane w garażach, szczególnie u właścicieli klasycznych pojazdów z okresu PRL, takich jak motocykle WSK 125. Służyły one do ładowania akumulatorów, jednak ich prostota konstrukcji oznaczała brak jakiejkolwiek automatyki. Co niezwykle ważne, motocykle WSK 125 mają instalację elektryczną o napięciu 6V. Oznacza to, że akumulator wymaga ładowania prostownikiem, który dostarcza napięcie 6V, lub uniwersalnym modelem z możliwością wyboru trybu 6V. Chcę to wyraźnie podkreślić: użycie prostownika 12V do akumulatora 6V jest absolutnie niedopuszczalne i nieodwracalnie go uszkodzi. Taki błąd może zniszczyć akumulator w ciągu kilku minut, prowadząc do jego przegrzania, a nawet wybuchu.

Upewnij się: Czy Twój prostownik na pewno jest na 6V?

Weryfikacja napięcia wyjściowego prostownika jest absolutnie kluczowa dla bezpieczeństwa i żywotności akumulatora w WSK 125. Jak wspomniałem, akumulatory w tych motocyklach pracują w instalacji 6V. Podłączenie prostownika o wyższym napięciu, na przykład 12V, spowoduje natychmiastowe i nieodwracalne uszkodzenie akumulatora. Dojdzie do jego przeładowania, nadmiernego gazowania, wzrostu temperatury, a w skrajnych przypadkach może to doprowadzić do wybuchu akumulatora, co stanowi poważne zagrożenie dla zdrowia i mienia. Zawsze sprawdź tabliczkę znamionową prostownika lub użyj multimetru, aby upewnić się co do jego napięcia wyjściowego.

Charakterystyka starych prostowników: Dlaczego wymagają ciągłego nadzoru?

Prostowniki selenowe, ze względu na swoją prostą konstrukcję, nie posiadają żadnej automatyki ładowania. Nie ma w nich układów kontrolujących prąd, napięcie, ani zabezpieczeń przed przeładowaniem. Oznacza to, że proces ładowania wymaga stałego i aktywnego nadzoru użytkownika. W przeciwieństwie do nowoczesnych ładowarek mikroprocesorowych, które same wyłączają się po naładowaniu akumulatora lub przechodzą w tryb podtrzymania, stary prostownik selenowy będzie ładował akumulator tak długo, jak długo będzie podłączony do sieci. Brak nadzoru i zbyt długie ładowanie prowadzi do przeładowania, gazowania, utraty wody z elektrolitu i w konsekwencji do uszkodzenia akumulatora. To jest właśnie ten element, który sprawia, że praca z nimi wymaga szczególnej uwagi i odpowiedzialności.

Jak rozpoznać bieguny (+ i -) w starym prostowniku? Niezawodne metody identyfikacji

Jednym z najczęstszych problemów, z jakimi spotykam się przy starych prostownikach, jest nieczytelność lub całkowity brak oznaczeń biegunów dodatniego (+) i ujemnego (-). To jest kluczowy krok, którego nie wolno zignorować przed podłączeniem prostownika do akumulatora. Odwrotne podłączenie biegunów może spowodować zwarcie, uszkodzenie prostownika, a nawet akumulatora. Zawsze upewnij się, że wiesz, który zacisk jest plusem, a który minusem.

Metoda 1: Sprawdź oznaczenia i standardowe kolory kabli

Standardowo w instalacjach elektrycznych przewód czerwony oznacza biegun dodatni (+), a przewód czarny biegun ujemny (-). Często na samych zaciskach prostownika lub akumulatora znajdują się również oznaczenia "+" i "-". Jednak w przypadku starego sprzętu, z którym mamy do czynienia, kolory kabli mogą być wyblakłe, zmienione przez warunki eksploatacji, a nawet niezgodne ze współczesnymi standardami. Czasem zdarza się, że ktoś wymienił kable na inne, bez zachowania kolorystyki. Dlatego, choć warto sprawdzić te oznaczenia, nie należy na nich polegać w 100%. Jeśli masz jakiekolwiek wątpliwości, przejdź do metody drugiej.

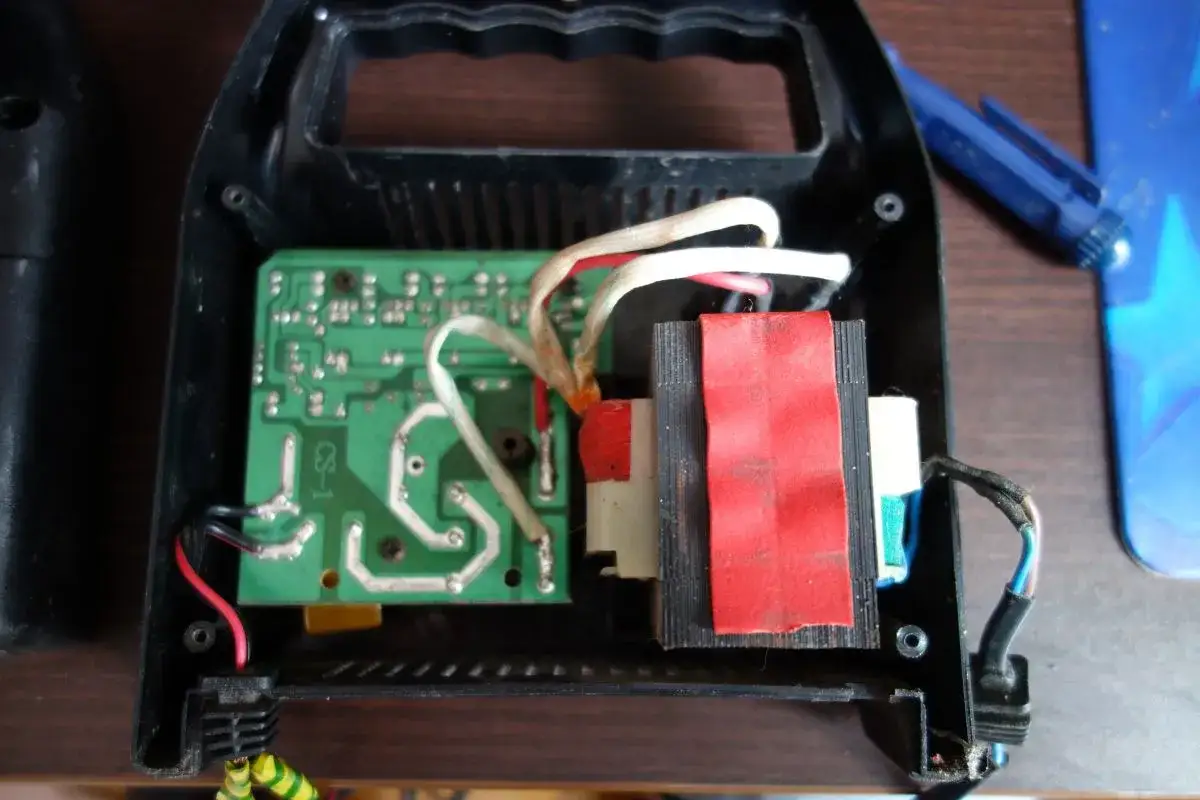

Metoda 2: Użyj multimetru jedyny pewny sposób, gdy brak oznaczeń

Multimetr to Twój najlepszy przyjaciel w tej sytuacji. Jest to jedyny pewny sposób na weryfikację polaryzacji, zwłaszcza gdy oznaczenia są nieczytelne lub budzą Twoje wątpliwości. Postępuj zgodnie z poniższymi krokami:

1. Ustaw multimetr na pomiar napięcia stałego (DCV). Wybierz zakres odpowiedni dla 6V, czyli zazwyczaj 10V lub 20V.
2. Podłącz prostownik do gniazdka sieciowego. Upewnij się, że prostownik jest włączony i działa.
3. Podłącz sondy multimetru do zacisków wyjściowych prostownika. Nie ma znaczenia, jak początkowo je podłączysz multimetr pokaże Ci prawidłową polaryzację.
4. Odczytaj wynik na wyświetlaczu multimetru.
   • Jeśli na wyświetlaczu pojawi się wartość dodatnia (np. 6.2V), oznacza to, że sonda czerwona multimetru jest podłączona do bieguna dodatniego (+) prostownika, a sonda czarna do bieguna ujemnego (-).
   • Jeśli na wyświetlaczu pojawi się wartość ujemna (np. -6.2V), oznacza to, że sondy są podłączone odwrotnie: czerwona sonda multimetru jest podłączona do bieguna ujemnego (-) prostownika, a czarna sonda do bieguna dodatniego (+).
5. Zapamiętaj lub oznacz prawidłowe bieguny prostownika. Możesz użyć kawałka taśmy izolacyjnej w odpowiednim kolorze (czerwony dla plusa, czarny dla minusa) lub trwałego markera. To ułatwi Ci kolejne ładowania i zminimalizuje ryzyko pomyłki.

Podłączanie prostownika do akumulatora WSK 125 krok po kroku Bezpieczna instrukcja

Prawidłowa kolejność podłączania prostownika do akumulatora jest absolutnie kluczowa dla Twojego bezpieczeństwa i uniknięcia uszkodzeń. Chodzi tu przede wszystkim o minimalizację ryzyka iskrzenia i zwarcia. Postępuj precyzyjnie według poniższych wskazówek.

Krok 1: Przygotowanie akumulatora i miejsca pracy

Zanim cokolwiek podłączysz, upewnij się, że akumulator jest czysty. Usuń wszelkie zabrudzenia z obudowy i klem, które mogłyby prowadzić do upływu prądu lub słabego kontaktu. Jeśli klemy są zaśniedziałe, delikatnie je oczyść metalową szczotką. To zapewni dobry kontakt elektryczny. Pamiętaj, że ładowanie akumulatora kwasowo-ołowiowego wiąże się z wydzielaniem się łatwopalnego wodoru. Dlatego proces ładowania musi odbywać się w dobrze wentylowanym pomieszczeniu, z dala od wszelkich źródeł ognia, iskier, otwartego płomienia, papierosów, czy urządzeń iskrzących. Nigdy nie ładuj akumulatora w zamkniętym, niewentylowanym pomieszczeniu!

Krok 2: Prawidłowa kolejność podłączania: Zawsze najpierw plus!

Ta kolejność jest niezwykle ważna, aby zminimalizować ryzyko iskrzenia w momencie podłączania ostatniego zacisku. Iskra w pobliżu gazującego akumulatora może być bardzo niebezpieczna.

1. Najpierw podłącz zacisk dodatni (czerwony, "+") prostownika do bieguna dodatniego (+) akumulatora. Upewnij się, że połączenie jest pewne i stabilne.
2. Następnie podłącz zacisk ujemny (czarny, "-") prostownika do bieguna ujemnego (-) akumulatora. Również tutaj sprawdź, czy połączenie jest solidne.

Dlaczego taka kolejność? Jeśli podłączysz najpierw zacisk ujemny, a potem dodatni, w momencie dotknięcia plusa może pojawić się iskra. Akumulator jest źródłem prądu, a prostownik może być już podłączony do sieci (choć tego unikamy, o czym za chwilę). Podłączając najpierw plus, a potem minus, minimalizujemy ryzyko zwarcia, gdyby przypadkowo zacisk ujemny dotknął masy pojazdu lub innego metalowego elementu.

Krok 3: Podłączenie do sieci ostatni, kluczowy ruch

Dopiero po upewnieniu się, że oba zaciski prostownika są prawidłowo i stabilnie zamocowane do odpowiednich biegunów akumulatora, możesz przystąpić do podłączenia prostownika do gniazdka sieciowego. Wtyczkę prostownika do gniazdka sieciowego podłącz na samym końcu. To jest bardzo ważne, ponieważ minimalizuje ryzyko iskrzenia przy klemach akumulatora w momencie podłączania, gdy prostownik jest już pod napięciem. W ten sposób unikamy potencjalnego zapłonu wodoru, który mógłby już zacząć wydzielać się z akumulatora.

Krok 4: Bezpieczne odłączanie odwróć kolejność, by uniknąć iskier

Procedura odłączania jest lustrzanym odbiciem podłączania i ma na celu zapobieganie iskrzeniu, które jest szczególnie niebezpieczne w pobliżu akumulatora. Postępuj dokładnie w odwrotnej kolejności:

1. Najpierw wyjmij wtyczkę prostownika z gniazdka sieciowego. Odłącz zasilanie od prostownika.
2. Następnie odłącz zacisk ujemny (czarny, "-") od bieguna ujemnego (-) akumulatora.
3. Na końcu odłącz zacisk dodatni (czerwony, "+") od bieguna dodatniego (+) akumulatora.

Ta kolejność gwarantuje, że wszelkie potencjalne iskrzenie nastąpi z dala od akumulatora lub w momencie, gdy nie ma już przepływu prądu, co znacznie zwiększa bezpieczeństwo.

Jak prawidłowo ładować akumulator 6V i kiedy powiedzieć "stop"?

Jak już wspomniałem, prostowniki selenowe nie mają automatyki. To oznacza, że musisz być aktywnym uczestnikiem procesu ładowania. Kluczem jest monitorowanie i rozpoznanie momentu zakończenia ładowania, aby uniknąć przeładowania, które jest dla akumulatora równie szkodliwe, co głębokie rozładowanie.

Monitorowanie procesu: Jak rozpoznać, że akumulator jest naładowany?

Głównym wskaźnikiem naładowania akumulatora kwasowo-ołowiowego, szczególnie przy użyciu prostownika bez automatyki, jest zjawisko "gazowania". Kiedy akumulator osiąga pełne naładowanie, zaczyna intensywnie wydzielać wodór i tlen w procesie elektrolizy wody zawartej w elektrolicie. Jest to kluczowy sygnał do zakończenia ładowania. Długotrwałe przeładowywanie prowadzi do nadmiernego gazowania, utraty elektrolitu (wody), korozji płyt i w konsekwencji do trwałego uszkodzenia akumulatora i skrócenia jego żywotności. Może też prowadzić do wzrostu temperatury i deformacji obudowy.

Objawy naładowania: Co oznacza "gazowanie" i jak mierzyć napięcie?

Objawy "gazowania" są dość łatwe do zauważenia. Zauważysz syczenie lub bulgotanie elektrolitu w poszczególnych celach akumulatora. Jeśli masz akumulator z możliwością sprawdzenia poziomu elektrolitu, możesz nawet zobaczyć pęcherzyki gazu unoszące się na powierzchni. To jest bezpośredni wskaźnik, że akumulator jest już naładowany i dalsze ładowanie jest niepotrzebne, a wręcz szkodliwe. Można również monitorować napięcie akumulatora multimetrem. W pełni naładowany akumulator 6V powinien osiągnąć napięcie w granicach 7,2V-7,5V. Jednak dla starych prostowników selenowych, które często nie mają precyzyjnej regulacji napięcia, "gazowanie" jest bardziej bezpośrednim i praktycznym wskaźnikiem zakończenia procesu.

Jak długo ładować? Szacowanie czasu w oparciu o prąd ładowania

Ogólna zasada mówi, że prąd ładowania powinien wynosić około 10% pojemności akumulatora (C/10). Na przykład, jeśli Twój akumulator WSK 125 ma pojemność 8 Ah (amperogodzin), to prąd ładowania powinien wynosić około 0,8 A. Czas ładowania zależy od stopnia rozładowania akumulatora i faktycznego prądu, jaki dostarcza prostownik. Jeśli akumulator jest całkowicie rozładowany, a prostownik dostarcza prąd C/10, pełne naładowanie zajmie około 10-12 godzin. Pamiętaj jednak, że to tylko szacunki. Zawsze kieruj się objawami "gazowania" jako ostatecznym wskaźnikiem zakończenia ładowania. Należy regularnie sprawdzać akumulator, co godzinę lub dwie, aby nie przeoczyć momentu gazowania.

Najważniejsze zasady bezpieczeństwa, których NIE WOLNO ignorować!

Praca ze starym sprzętem elektrycznym i akumulatorami kwasowo-ołowiowymi wiąże się z pewnym ryzykiem. Jako Andrzej Jabłoński, chcę podkreślić, że bezpieczeństwo jest absolutnym priorytetem. Poniższe zasady są kluczowe i nie wolno ich ignorować.

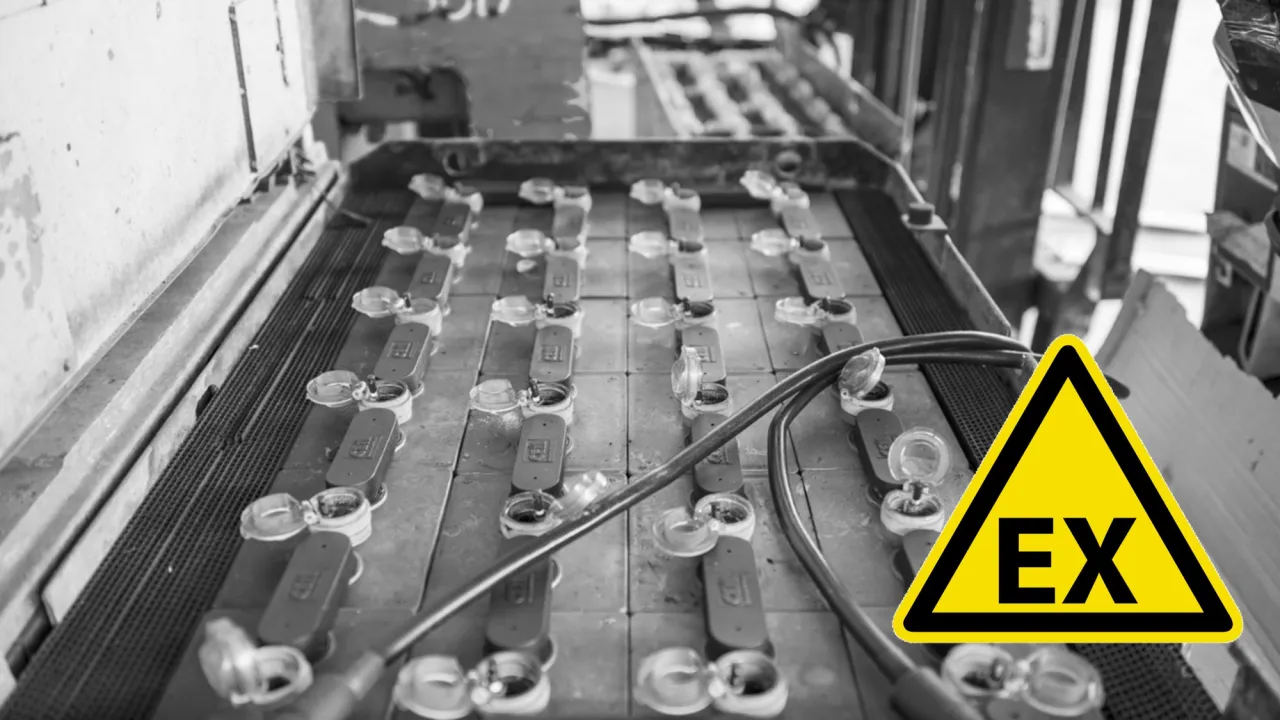

Ryzyko przeładowania i wybuchu: Wentylacja to absolutna podstawa

Podczas ładowania akumulatora kwasowo-ołowiowego wydziela się łatwopalny wodór. Wodór w połączeniu z tlenem tworzy mieszaninę piorunującą, która jest wybuchowa. Dlatego, jak już wspomniałem, ładowanie musi odbywać się wyłącznie w dobrze wentylowanym pomieszczeniu. Upewnij się, że w pobliżu nie ma żadnych źródeł ognia, iskier, otwartego płomienia, papierosów, czy urządzeń elektrycznych, które mogłyby iskrzyć (np. włączanie i wyłączanie światła). Wodór jest lżejszy od powietrza, więc gromadzi się u góry. Zapewnij przepływ powietrza, aby zapobiec jego koncentracji.

Iskry i zwarcie: Jak uniknąć zagrożenia dla akumulatora i siebie?

Przypominam o znaczeniu prawidłowej kolejności podłączania i odłączania zacisków. To nie jest tylko formalność to klucz do minimalizacji ryzyka iskrzenia. Iskra w pobliżu gazującego akumulatora może spowodować zapłon wodoru i wybuch. Zawsze najpierw podłączaj plus, potem minus, a na końcu wtyczkę do gniazdka. Odłączaj w odwrotnej kolejności. Ponadto, nigdy nie dopuść do zwarcia biegunów akumulatora (np. przez przypadkowe dotknięcie ich metalowym narzędziem). Zwarcie może prowadzić do bardzo dużego prądu, przegrzania kabli, stopienia metalu, a nawet poparzeń. Zawsze pracuj ostrożnie i z dala od metalowych przedmiotów, które mogłyby przypadkowo połączyć bieguny.

Sprawdź stan techniczny prostownika przed każdym użyciem

Stare prostowniki selenowe mogą mieć uszkodzoną izolację kabli, skorodowane zaciski lub pękniętą obudowę. Przed każdym użyciem dokładnie sprawdź stan techniczny urządzenia. Zwróć uwagę na:

• Izolację kabli: Czy nie ma przetarć, pęknięć, czy widocznych uszkodzeń?
• Stan zacisków: Czy są czyste, nie skorodowane, a sprężyny działają prawidłowo?
• Obudowę prostownika: Czy nie ma pęknięć, które mogłyby odsłaniać elementy pod napięciem?

Nigdy nie używaj uszkodzonego sprzętu elektrycznego! Ryzyko porażenia prądem lub zwarcia jest zbyt duże.

Twój prostownik nie działa? Rozważ bezpieczniejszą, nowoczesną alternatywę

Rozumiem sentyment do starego sprzętu i chęć utrzymania autentyczności, ale czasem trzeba spojrzeć prawdzie w oczy. Stare prostowniki selenowe mają swoje ograniczenia i potencjalne problemy, które mogą przeważyć nad ich użytecznością.

Kiedy stary prostownik selenowy powinien trafić na emeryturę?

Jeśli Twój prostownik selenowy jest uszkodzony, ma przetarte kable, niepewne zaciski, lub po prostu nie czujesz się komfortowo z koniecznością stałego nadzoru nad procesem ładowania, to jest to sygnał, że powinien trafić na emeryturę. Bezpieczeństwo jest priorytetem. Jeśli nie masz pewności co do jego działania, nie ryzykuj uszkodzenia akumulatora, a co ważniejsze swojego zdrowia. Czasem lepiej zainwestować w coś nowocześniejszego i bezpieczniejszego, niż martwić się o potencjalne zagrożenia.

Przeczytaj również: Prostownik: Transformatorowy czy Mikroprocesorowy? Który wybrać?

Dlaczego ładowarka mikroprocesorowa to najlepszy wybór dla Twojej WSK?

Współczesne, automatyczne ładowarki mikroprocesorowe to moim zdaniem najlepsze rozwiązanie dla każdego akumulatora, w tym dla Twojej WSK. Ich zalety są nie do przecenienia:

• Automatyczna kontrola procesu ładowania: Ładowarka sama dostosowuje prąd i napięcie, monitorując stan akumulatora.
• Zabezpieczenia przed przeładowaniem: Po naładowaniu akumulatora, ładowarka przechodzi w tryb podtrzymania lub całkowicie się wyłącza, eliminując ryzyko uszkodzenia akumulatora.
• Wykrywanie błędów: Wiele modeli potrafi wykryć odwrotne podłączenie biegunów lub uszkodzony akumulator.
• Wybór trybu 6V: Większość nowoczesnych ładowarek ma możliwość wyboru trybu ładowania 6V, idealnego dla Twojej WSK.
• Funkcje podtrzymania ładowania: Idealne do długotrwałego przechowywania motocykla, utrzymują akumulator w optymalnym stanie.

Inwestycja w taką ładowarkę to inwestycja w bezpieczeństwo, wygodę i dłuższą żywotność akumulatora. To rozwiązanie, które z czystym sumieniem polecam każdemu właścicielowi klasycznego motocykla.
